作品包括:

Word设计说明书1份

开题报告一份

外文翻译一份

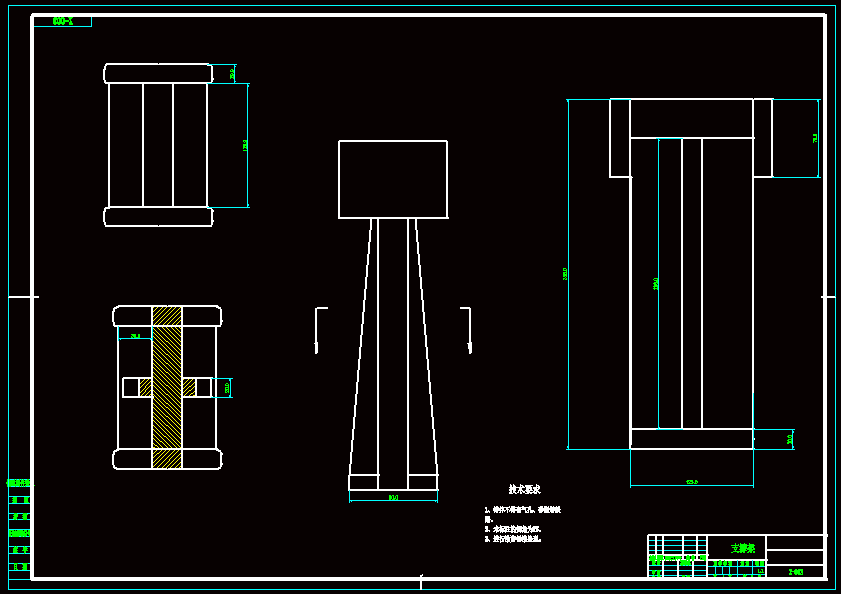

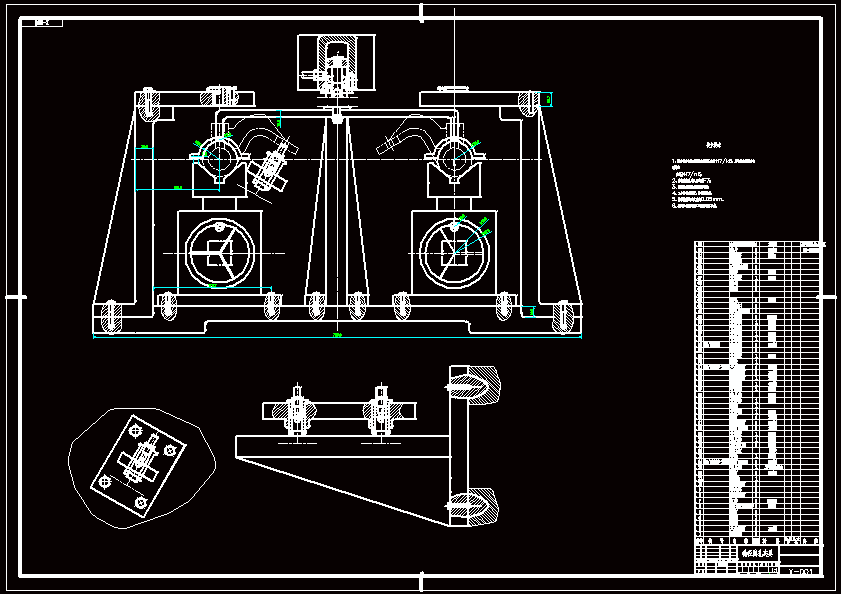

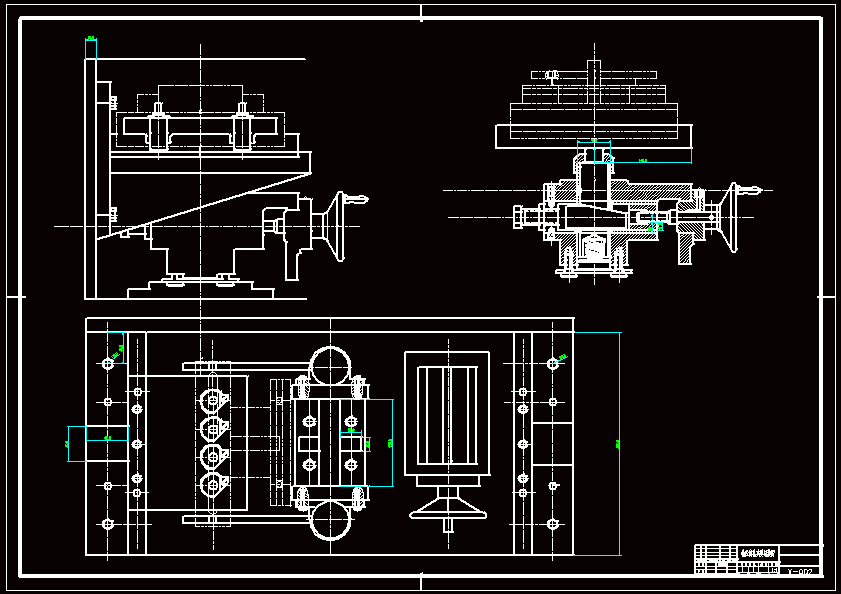

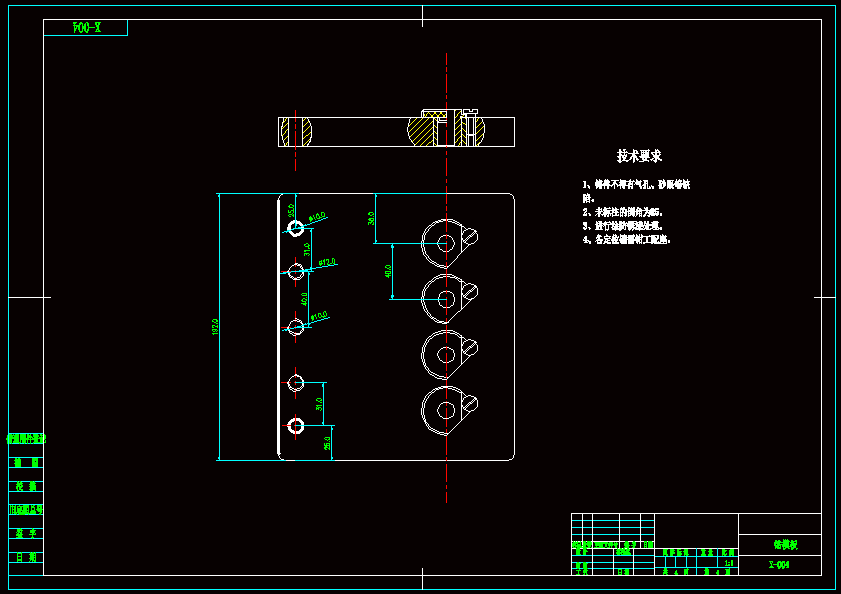

CAD版本图纸，共4张

摘要

钻径向孔夹具的设计本次设计的钻径向孔夹具，采用立式钻床的钻径向孔夹具，主要用于加工工件的径向孔。定位时，在工作台上的箱体侧面上焊接，采用“一面两孔”定位，工件在此定位之后，工件的下底则由带有V型块的辅助支撑进行支撑。由于一次需要同时加工两个左右对称的工件，就需要箱体的表面孔左右对称，需要同时加工，这就需要在安装钻谋的时候，装配要保证钻模左右两部分及中间一部分的同轴度，这样才能保证零件的加工精度。设计的夹具中采用了液压缸的夹紧机构，连杆机构等。
