作品包括:

Word设计说明书1份，共25页

任务书一份

开题报告一份

外文翻译一份

工序卡13张

工艺过程卡1张

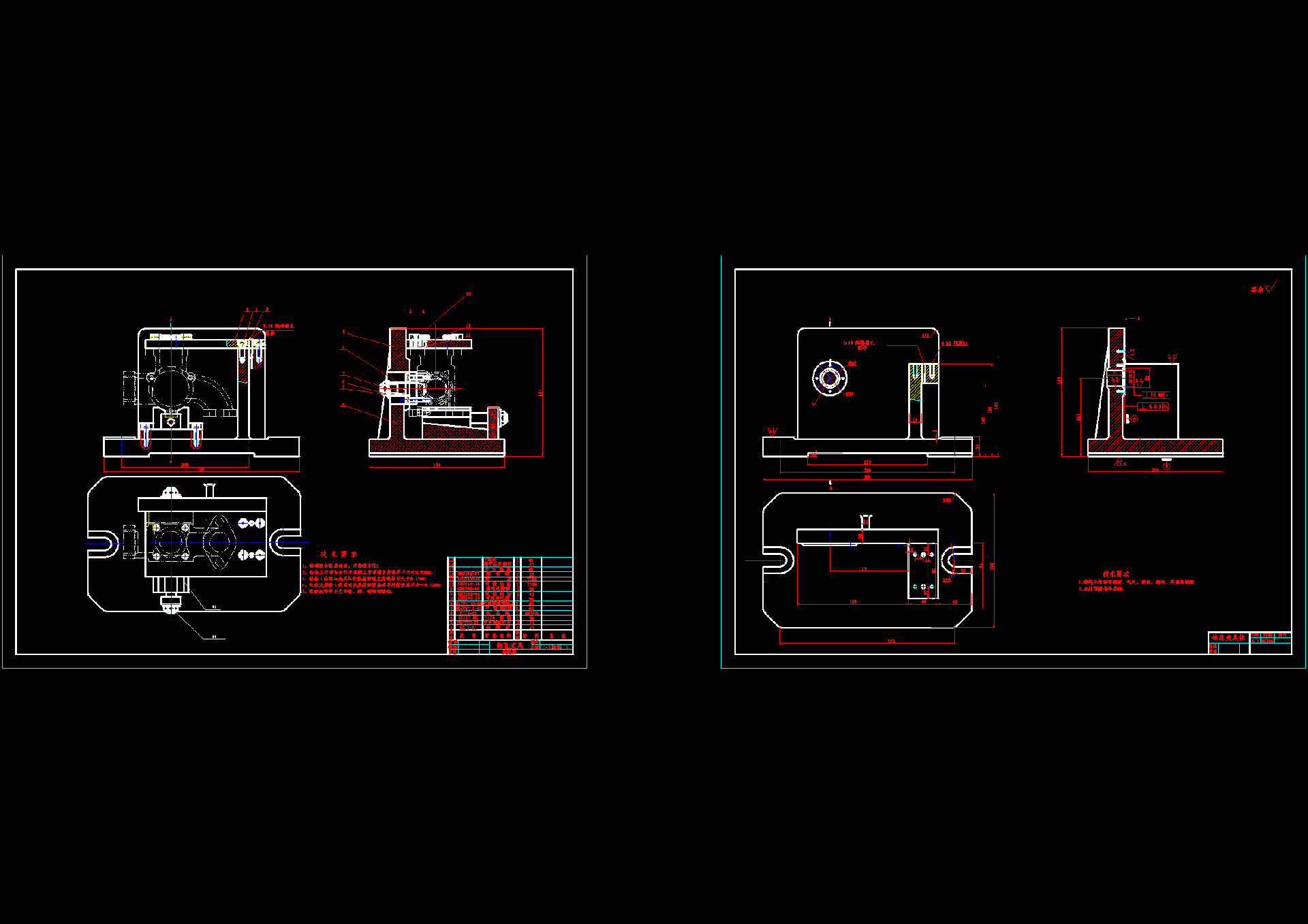

CAD版本图纸，共4张

摘要

泵壳零件机械加工工艺过程及钻孔4-φ8加工用夹具设计 通过对泵壳零件零件图的分析及结构形式的了解，从而对泵壳零件进行工艺分析、工艺说明及加工过程的技术要求和精度分析。然后再对泵壳零件的各个加工面,加工孔位即西宁加工进行夹具设计与精度和误差分析，该工艺与夹具设计结果能应用于生产要求。 在产品的加工过程中，工件在夹具内的定位和夹紧显得特别重要。须根据六点定位对产品进行合理的定位，欠定位、完全定位还是过定位都须根据实际的生产过程决定。夹具是涵盖了从加工到组装的几乎所有操作过程的一种装夹设备。由于大量的加工操作需要装夹，夹具设计在制造系统中就变得非常重要，它直接影响加工质量，生产率和制造成本。本文通过分析结构特点和加工要求，制定了一套较合理的夹具设计，从而为保证该零件的加工精度将提供一种经济实用的工艺装备，具有一定的实用价值。通过对各种定位夹紧装置的分析比较，选择并组合了一套既能够满足加工要求的，又比较简洁的装置，并对各工步进行数控编程。
