作品包括：

Word设计说明书1份，共33页

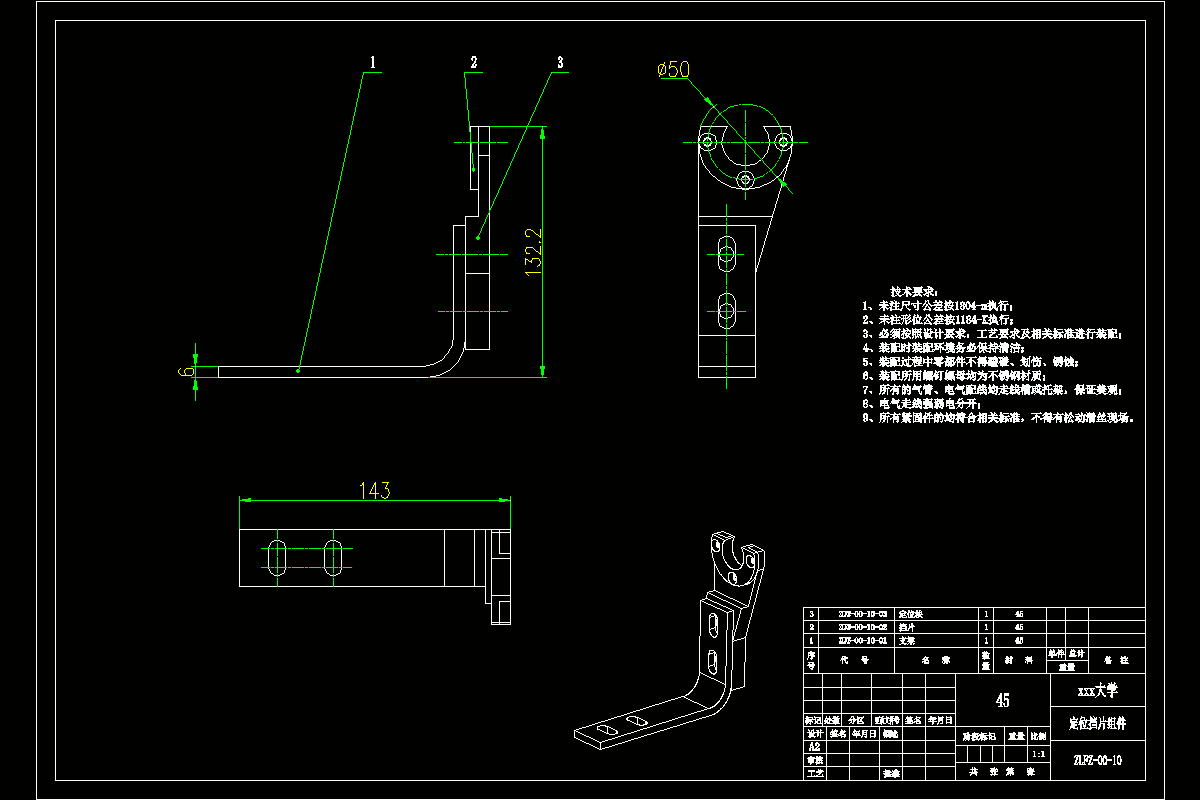

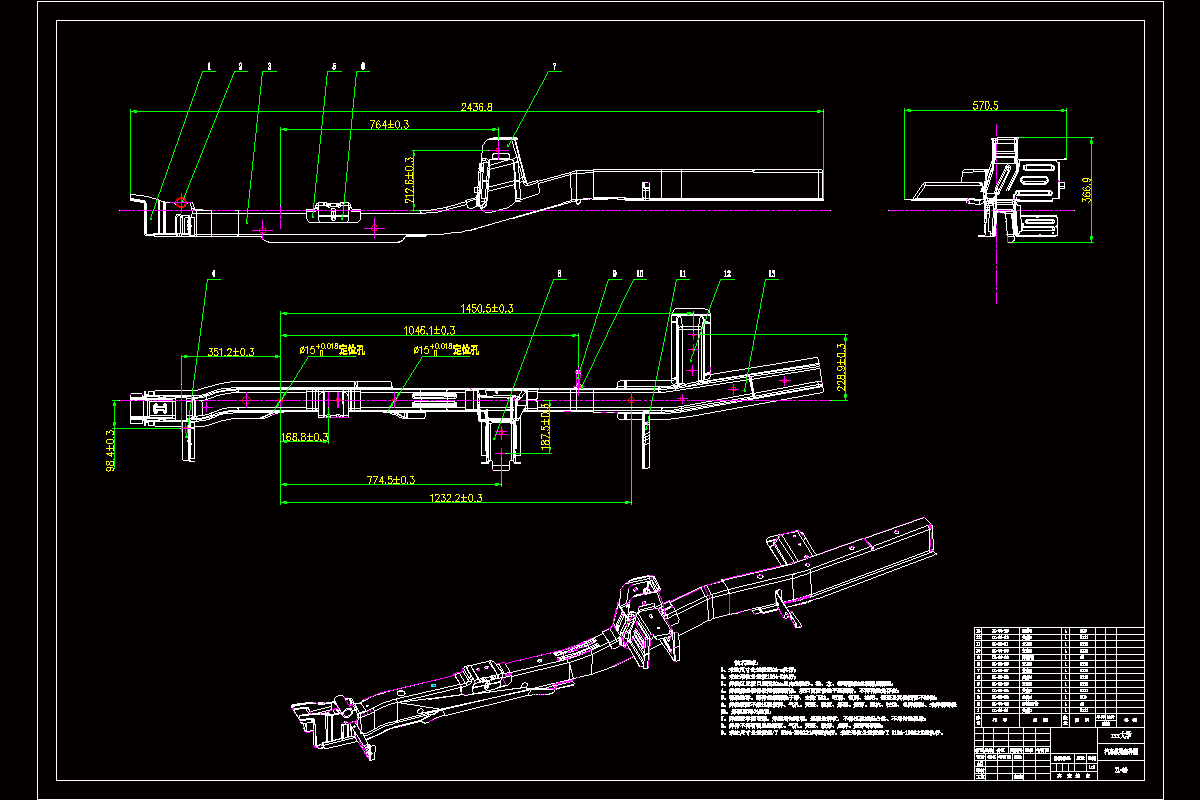

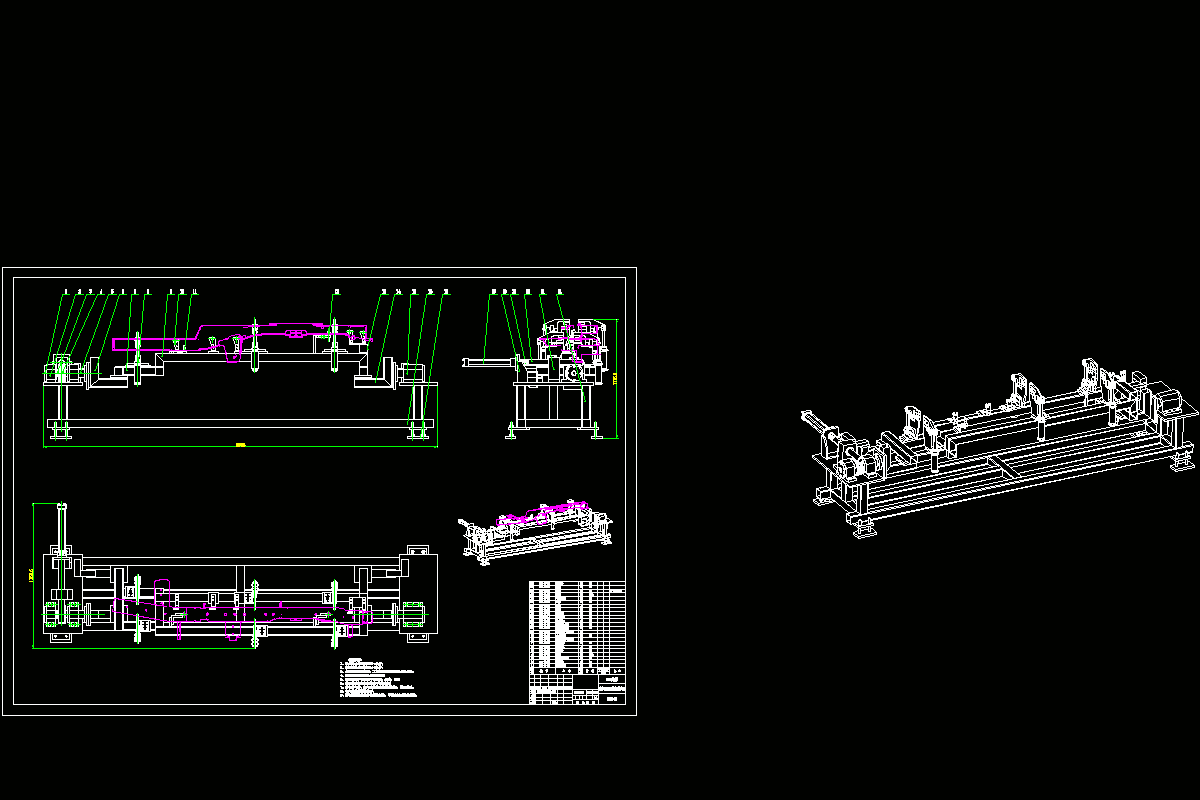

CAD版本图纸，共5张

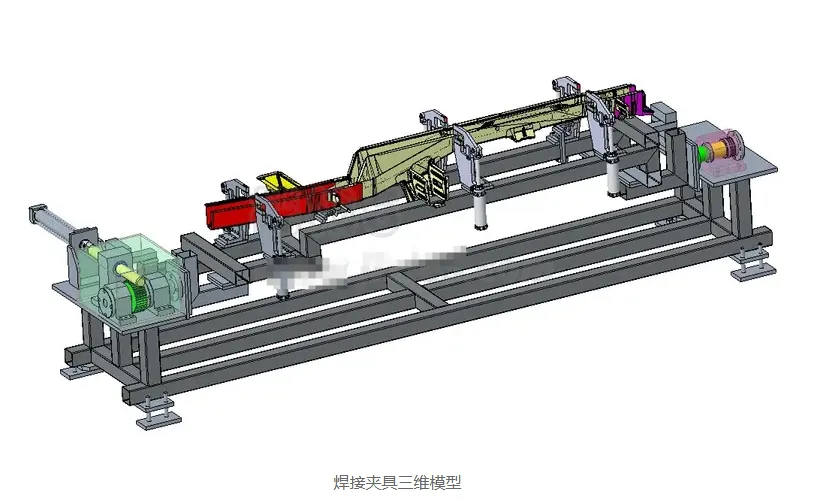

Creo三维图一套

摘要

本设计围绕汽车纵梁焊装夹具结构设计展开，以提升纵梁焊接精度与生产效率为目标，综合运用机械设计、材料力学、焊接工艺等多学科知识。在设计过程中，首先深入分析纵梁结构特征与焊接工艺要求，结合生产实际确定夹具功能需求与技术参数；通过对定位基准与自由度的细致分析，完成夹具总体结构布局规划，并对比多种设计方案，确定了最优的夹具总体方案。

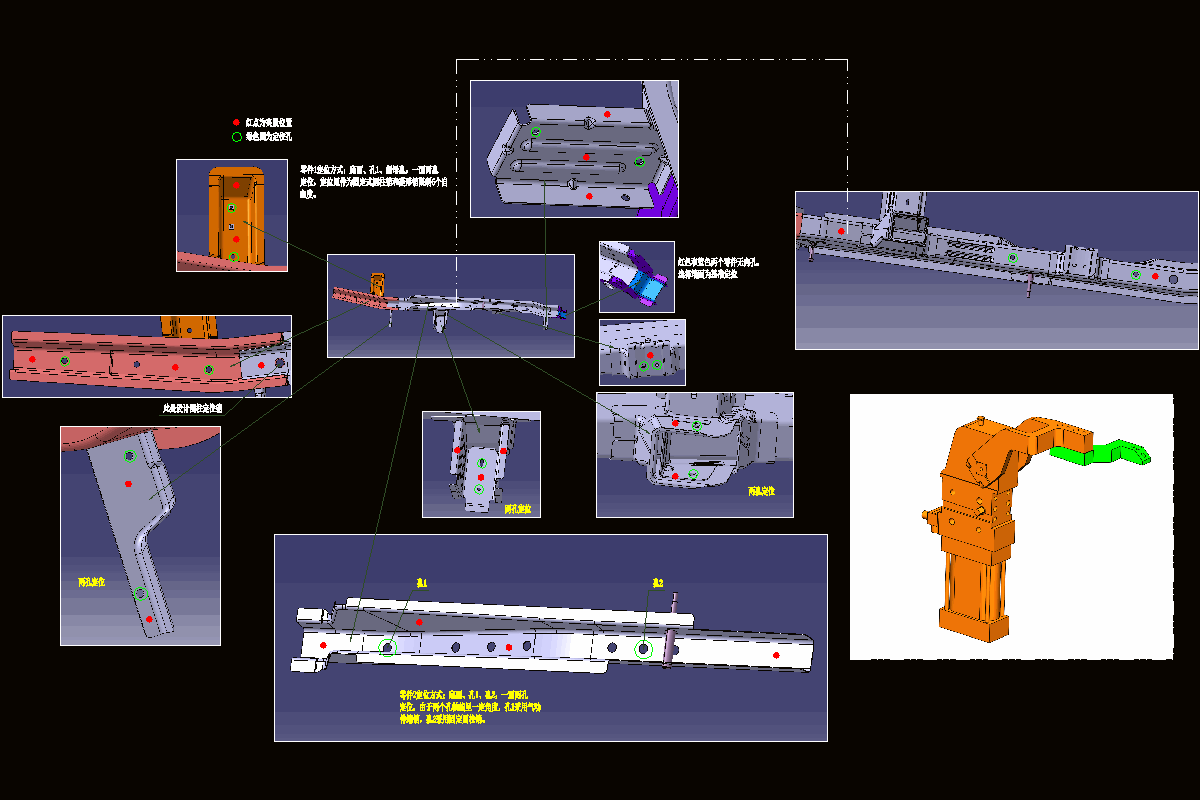

在关键结构设计方面，定位机构采用主定位销与辅助定位装置相结合的方式，配合精准设计的定位挡块，有效限制纵梁焊接过程中的自由度，确保定位精度；夹紧机构选用气动夹紧系统，通过精确的夹紧力计算合理配置气缸，实现均匀稳定的夹紧效果；支撑机构进行框架结构强度校核，并科学布局防变形辅助支撑，增强夹具稳定性；翻转机构运用齿轮齿条传动原理，保障纵梁在焊接过程中能够灵活翻转，便于多工位焊接操作。同时，针对纵梁主体及待焊接板制定了详细的定位方案，并完成气缸选型工作。
