作品包括：

Word设计说明书1份

工序卡4张

工艺过程卡1张

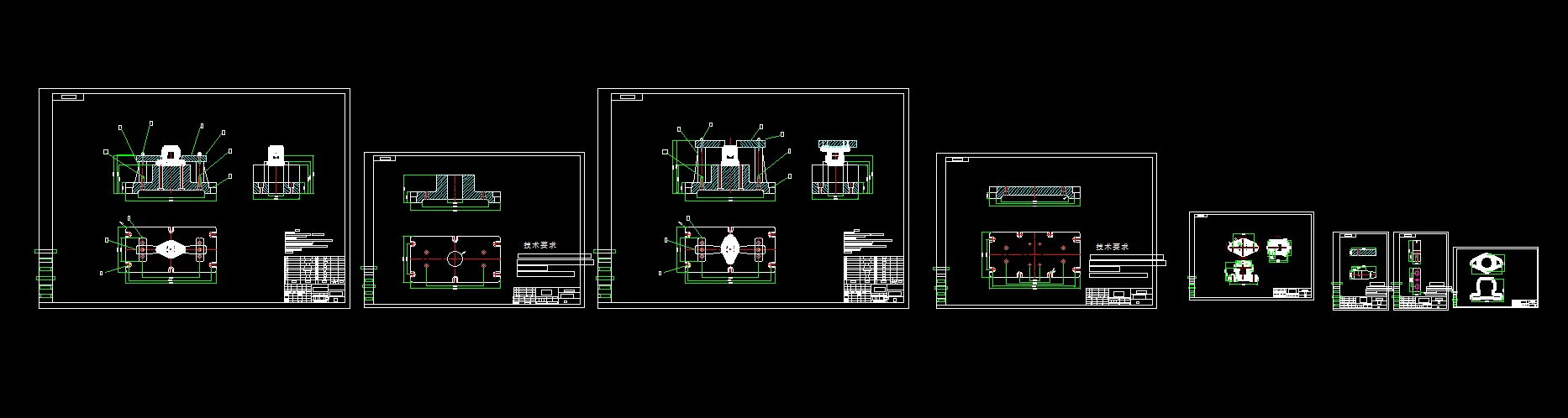

CAD版本图纸，共8张

摘要

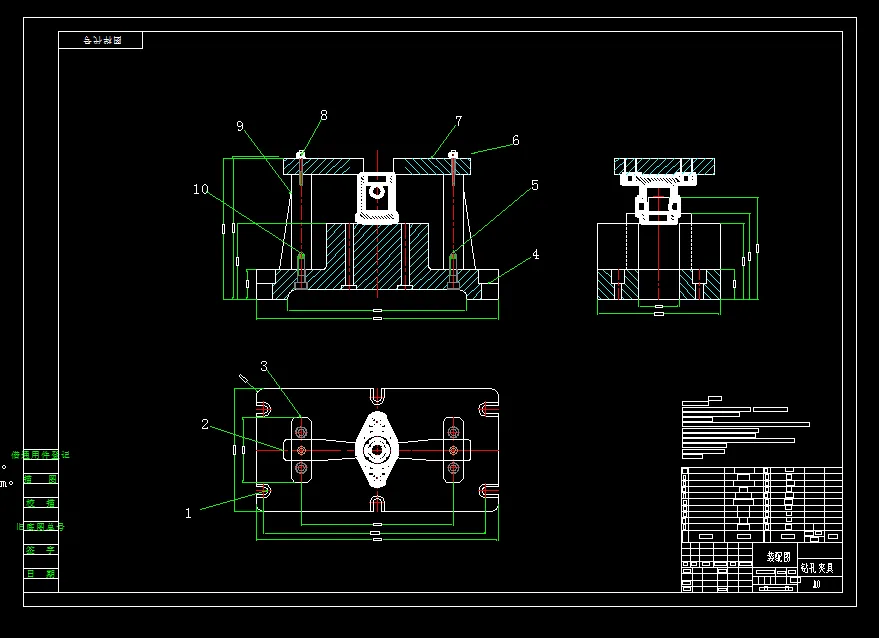

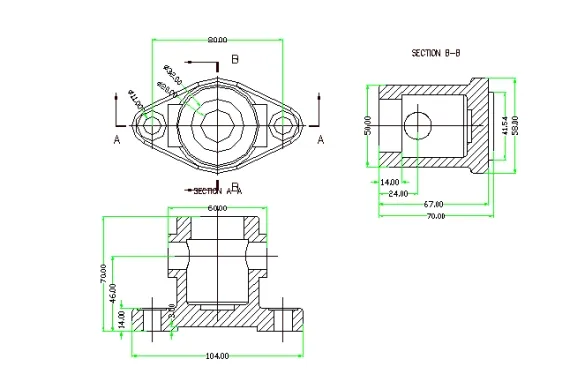

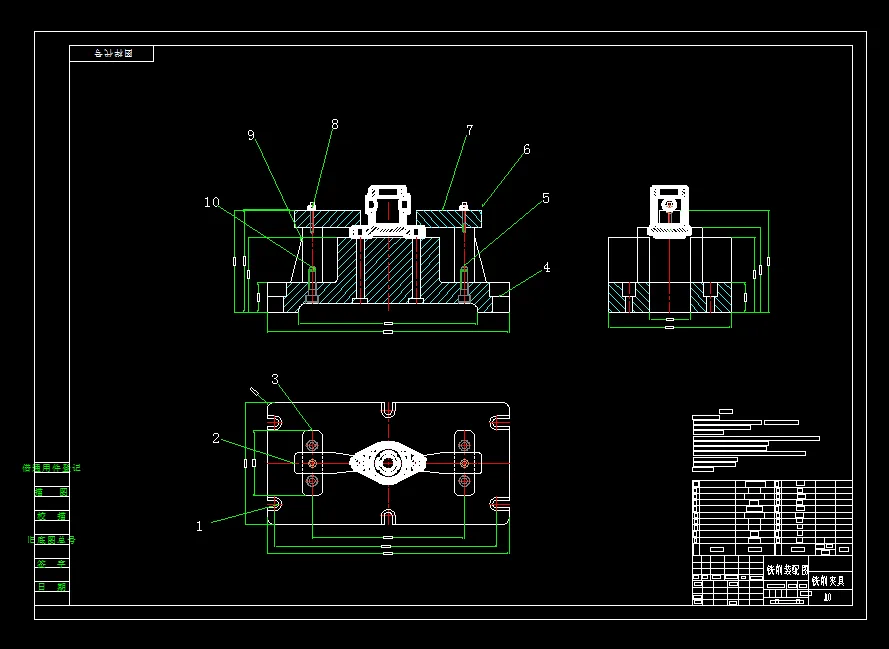

本次设计内容为立式柱塞泵的加工工艺及主要夹具设计的内容。 根据立式柱塞泵的零件图分析其精度、表面粗糙度、技术要求、加工尺寸、形状结构，确定被加工零件工艺方法和工艺过程，并选择好立式柱塞泵的加工基准，设计出立式柱塞泵的工艺路线；接着对立式柱塞泵各个工步的工序进行相关计算，关键是确定各个工序需要加工的设备及切削用量和基本工时；然后进行一套专用夹具的设计，在选择设计夹具中，本次针对立式柱塞泵零件，确定设计的专用夹具是铣10.5槽夹具和钻铰上端面的M35螺孔夹具。在设计夹具过程中，需要考虑的是如定位元件、夹紧元件、夹具体、钻套导向件、钻套导向件等；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。 关键词：立式柱塞泵；工艺规程；夹具设计
