作品包括：

Word设计说明书1份

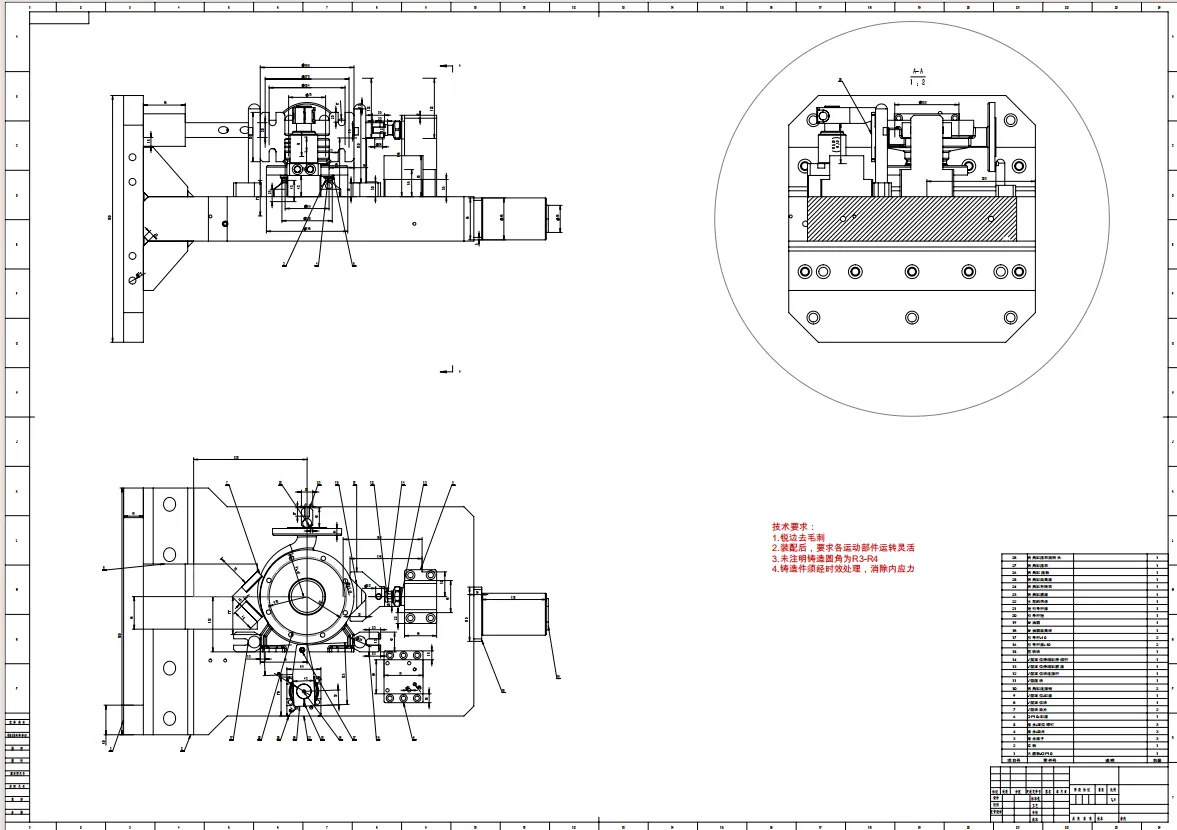

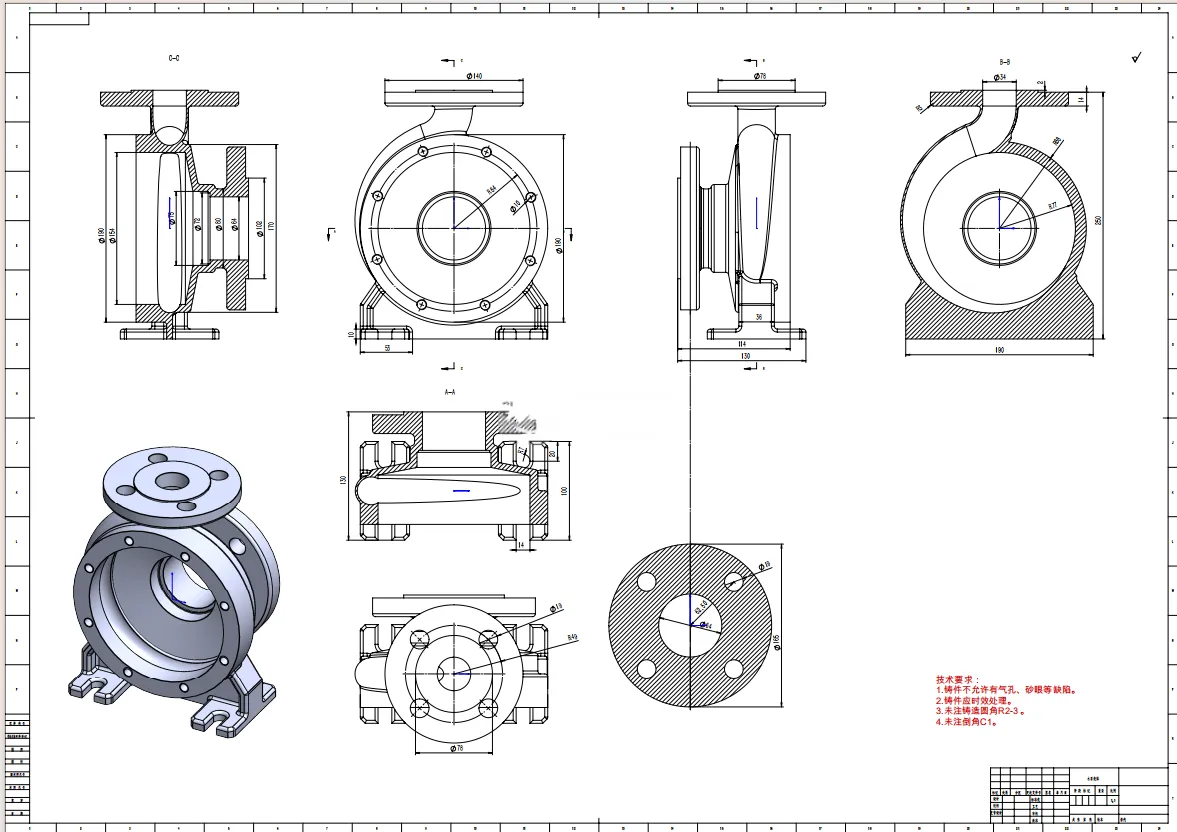

CAD版本图纸，共3张

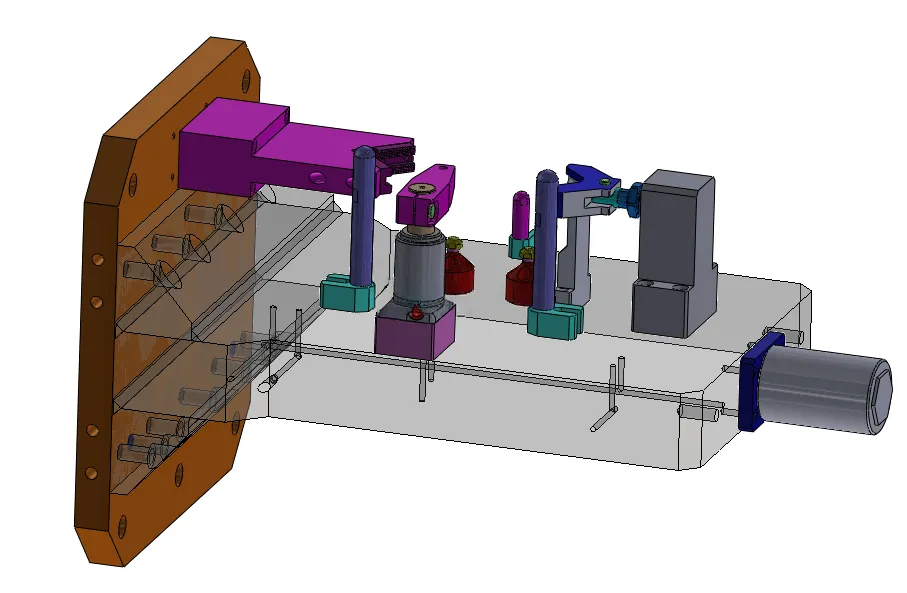

SW三维图一套

摘要

水泵作为流体力学设备的核心部件，其壳体性能直接决定整机运行效率与使用寿命。在智能制造与绿色制造双重转型背景下，传统专用工装暴露出加工柔性不足、定位精度波动大、生产准备周期长等突出矛盾，难以满足现代工业对水泵产品高性能、低成本、短交期的复合需求。本文以某型离心泵壳体为研究对象，系统开展毛坯结构设计、精密加工工艺规划及通用液压夹具工装设计。 研究首先基于有限元分析对水泵壳体进行拓扑优化，在保证流体动力学性能的前提下，实现铸件毛坯减重15%，材料利用率提升22%。针对壳体典型特征（如轴承孔、法兰面、流道曲面），提出"三阶定位、分层加工"工艺方案：一阶采用液压浮动支撑实现毛坯自动找正，二阶运用高速铣削技术完成基准面精加工，三阶通过五轴联动加工中心实现复杂流道的一次装夹成型。 为解决传统机械夹具换型耗时长的痛点，设计开发了模块化液压夹具系统。该工装采用立式加工中心通用接口设计，通过可更换定位模块与液压快换接头实现多种规格壳体的快速适配，换型时间缩短至15分钟以内。基于SolidWorks Motion完成夹紧机构运动学仿真，优化液压缸行程与夹紧力分布，使装夹变形量控制在0.02mm以内。关键零部件（如液压缸体、定位销、支撑块）经SolidWorks Simulation静力学分析验证，最大等效应力低于材料屈服强度的60%，疲劳寿命预测超过10万次循环。

 关键词：水泵壳体；夹具设计；有限元分析；智能制造
