作品包括：

Word设计说明书1份

工序卡一套

工艺过程卡1张

CAD版本图纸，共23张

UG三维图2套

摘要

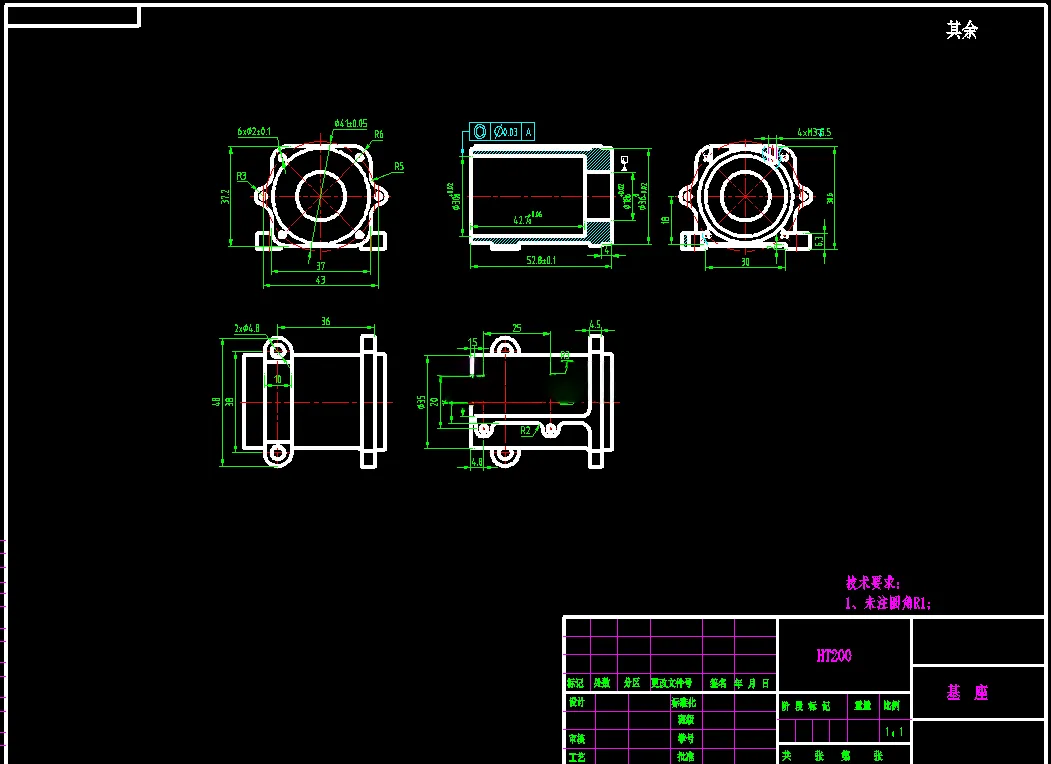

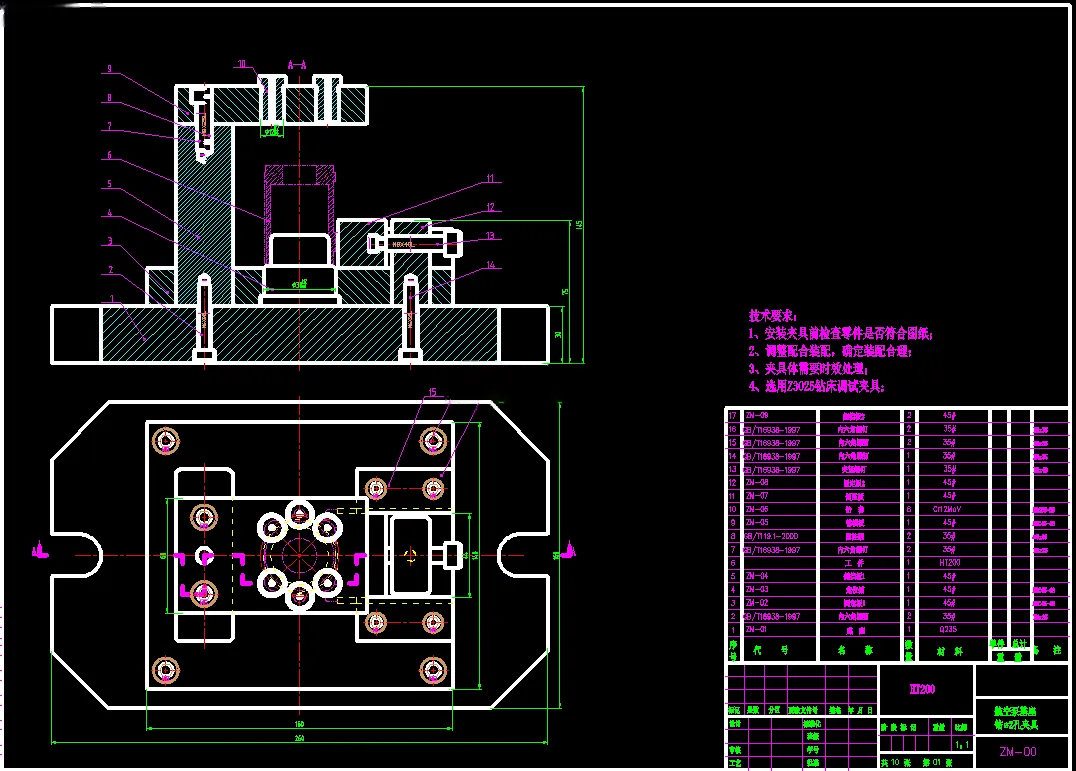

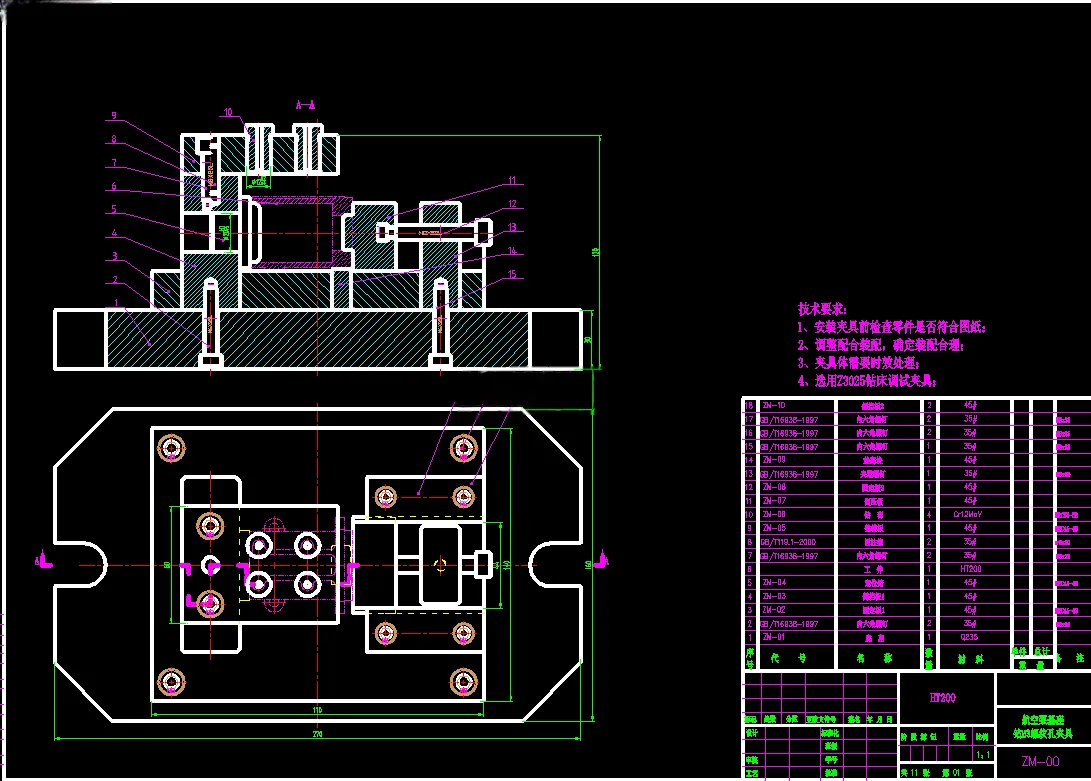

首先分析航空泵机座的结构特点、工艺性及生产类型，确定零件采用HT200灰铸铁砂型铸造毛坯并进行人工时效处理；遵循先面后孔、基准统一原则制定工艺路线，完成铣削平面、车削外圆、镗削中心孔、钻孔铰孔及攻丝等11道工序的设计，精准计算各工序的切削用量、机动时间与辅助时间，形成全套工艺文件。针对钻2.0mm孔和钻M3螺纹底孔两道关键工序，设计两套专用钻床夹具，采用底面+中心定位销+侧挡板的六点定位方案，搭配手动螺旋夹紧机构，完成夹具体、钻模板、钻套等非标零件的结构设计与精度校核。 所制定的工艺规程可全面满足航空泵机座的尺寸精度与表面质量要求，所设计的专用夹具结构简单、装夹便捷、定位可靠，能有效保证钻孔位置精度，适用于该零件的中小批量生产。
