作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

工序卡一套

工艺过程卡1张

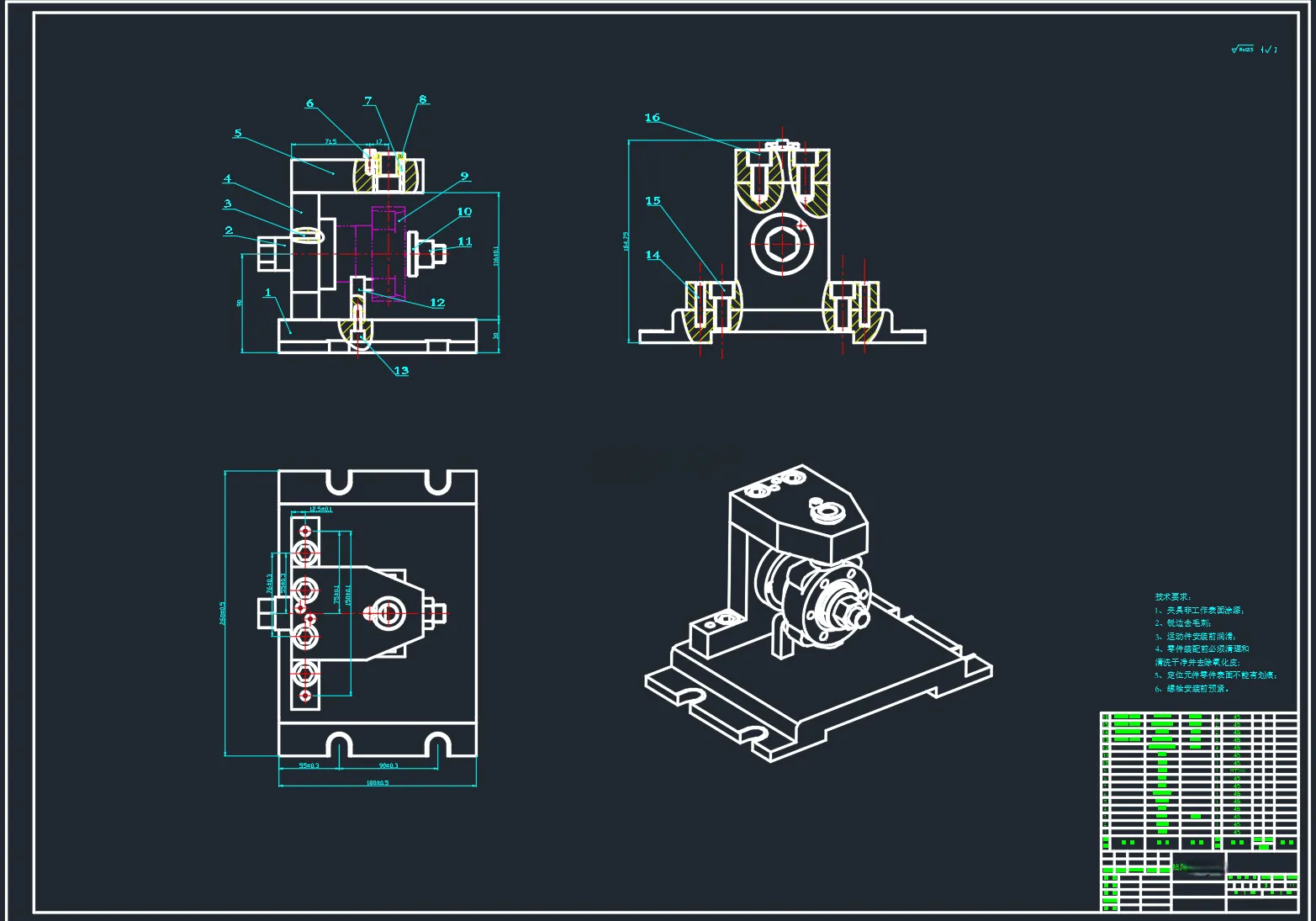

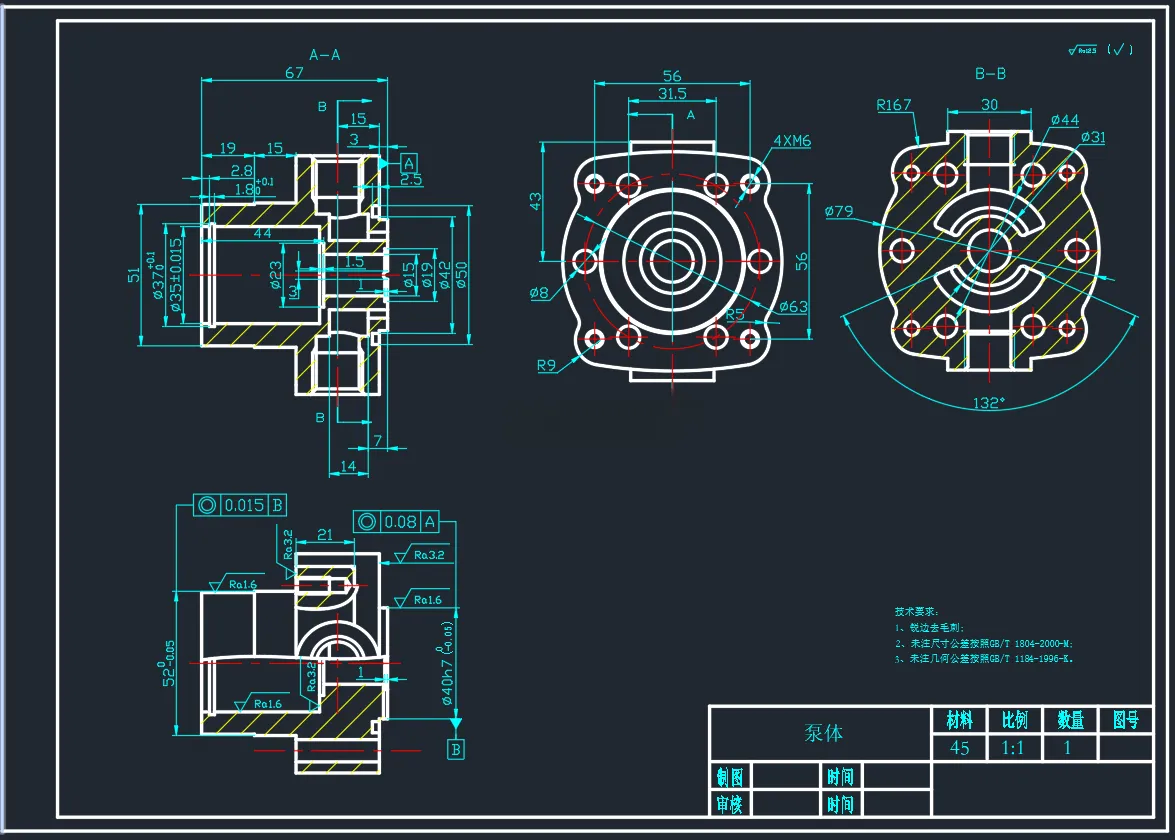

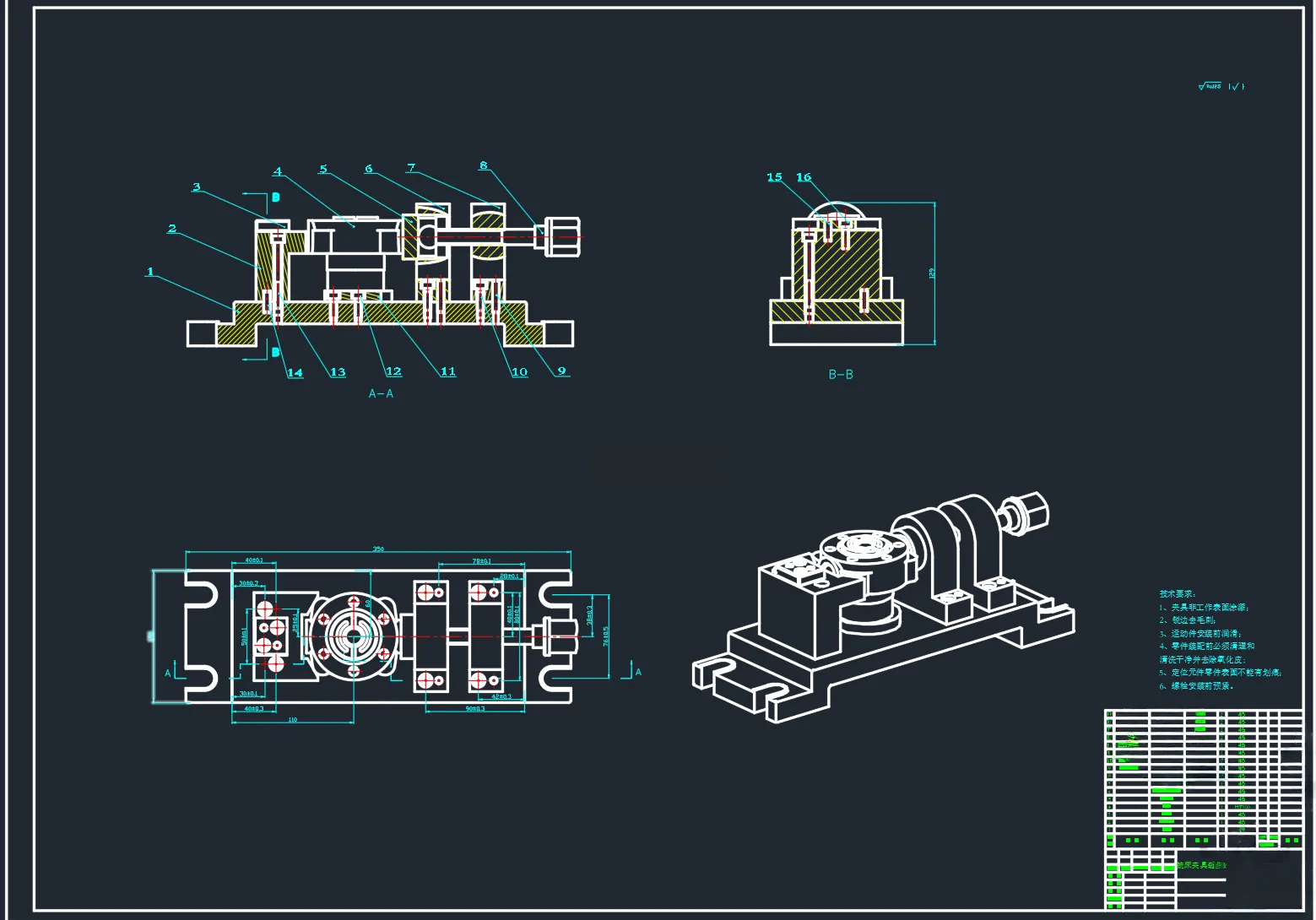

CAD版本图纸，共13张

UG三维图一套

摘要

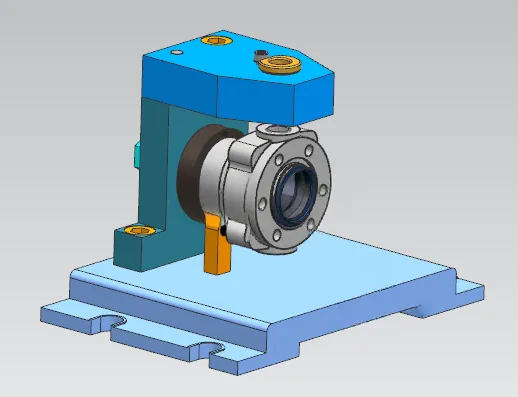

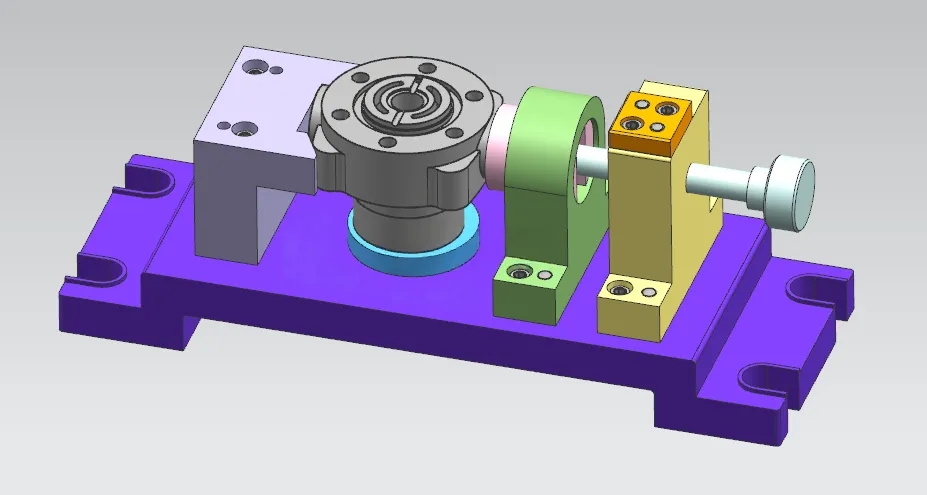

柱塞泵前泵体大多数是一个结构复杂的多孔腔体，其外形以多个圆柱面所组成的封闭式多面体。内部有多个孔和通道，用于安装柱塞、弹簧、阀体等部件，同时为液压油的流动提供通道。 一共设计两套夹具，一套是加工进出油口的钻孔夹具，一套是加工凸台和 Φ50㎜槽的铣床夹具。在夹具设计时确定了夹具类型，还设计了定位方案、定位元件，并计算了定位误差。对于夹紧部分，先设计夹紧方案，再根据方案设计夹紧元件，计算切削力和夹紧力，然后参考设计手册设计对刀装置，最后进行夹具体设计，夹具体设计包括底板、立板、钻模板等部件。根据柱塞泵泵体零件图绘制三维模型，包括夹具部件三维模型和二维图。
