L712-轧钢收集台架设计[含Proe三维图] 下载积分：150　资料编号： L712

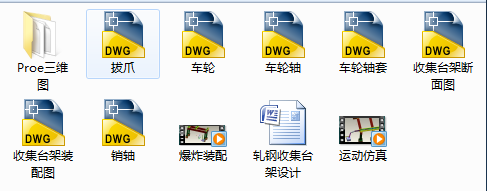

作品包括:

说明书一份，共42页，约15000字

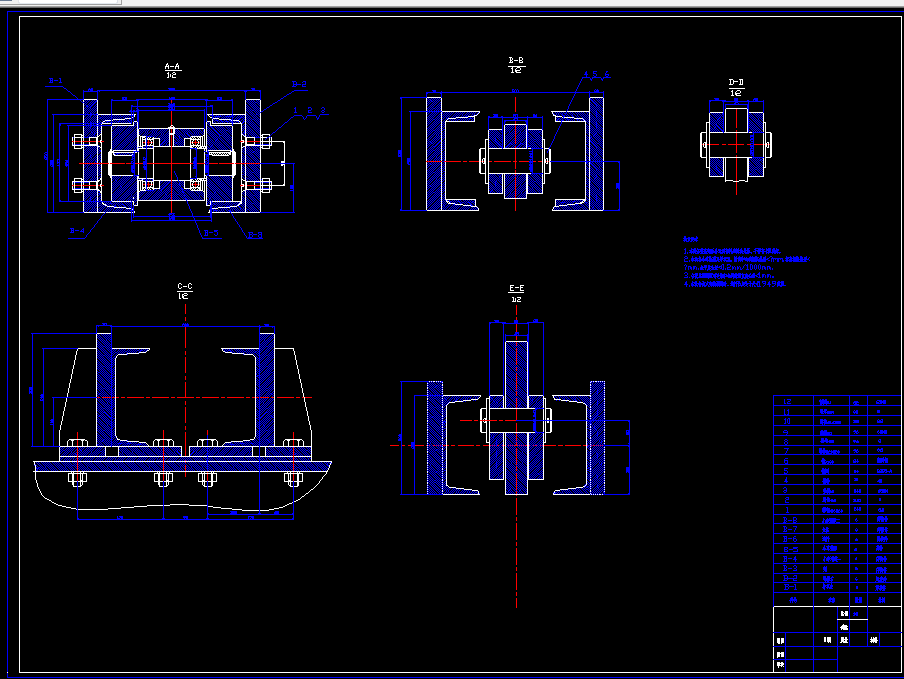

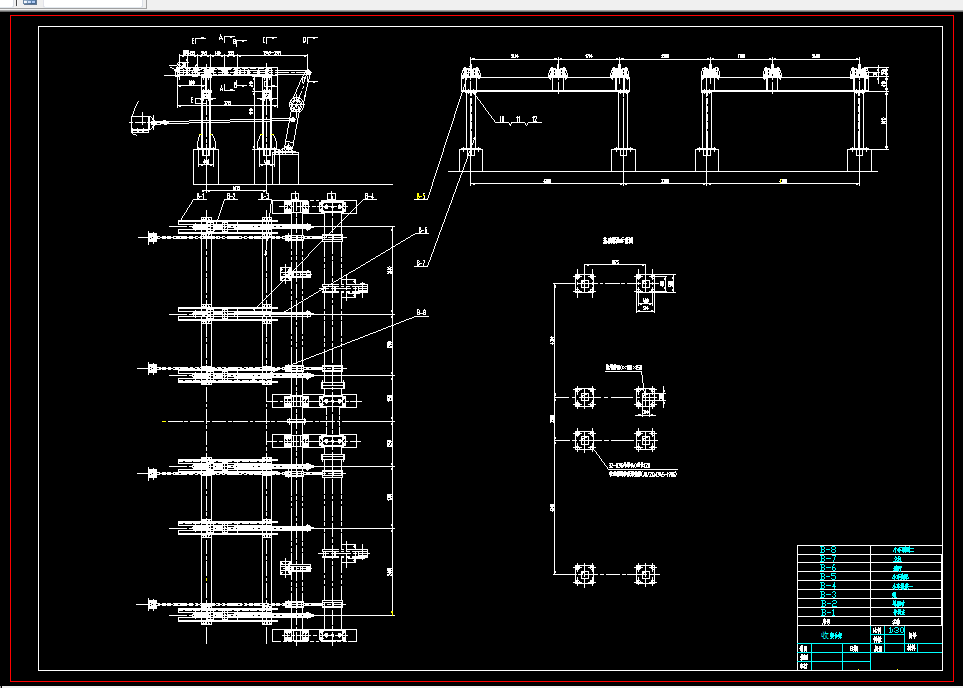

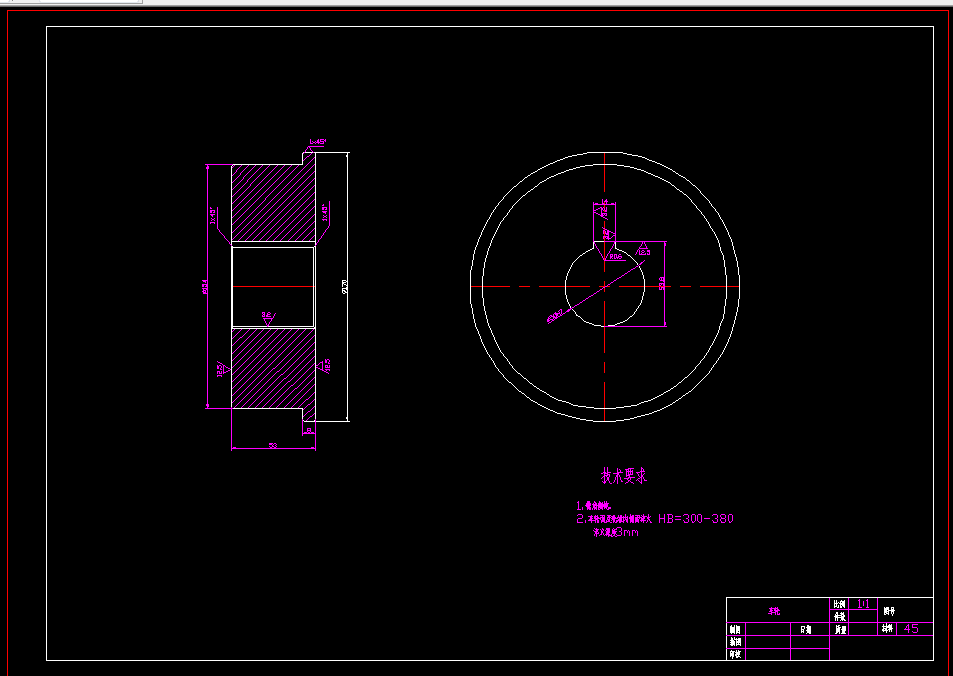

CAD版本图纸，共7张

Proe三维图一份

摘   要

    在产品的开发竞争日益激烈的今天，为缩短产品的研发周期，降低成本，合理使用资源。利用软件对产品进行虚拟的设计已经成为一种趋势，在所有的设计环节中，机构的运动仿真是产品开发设计过程中的重要环节。

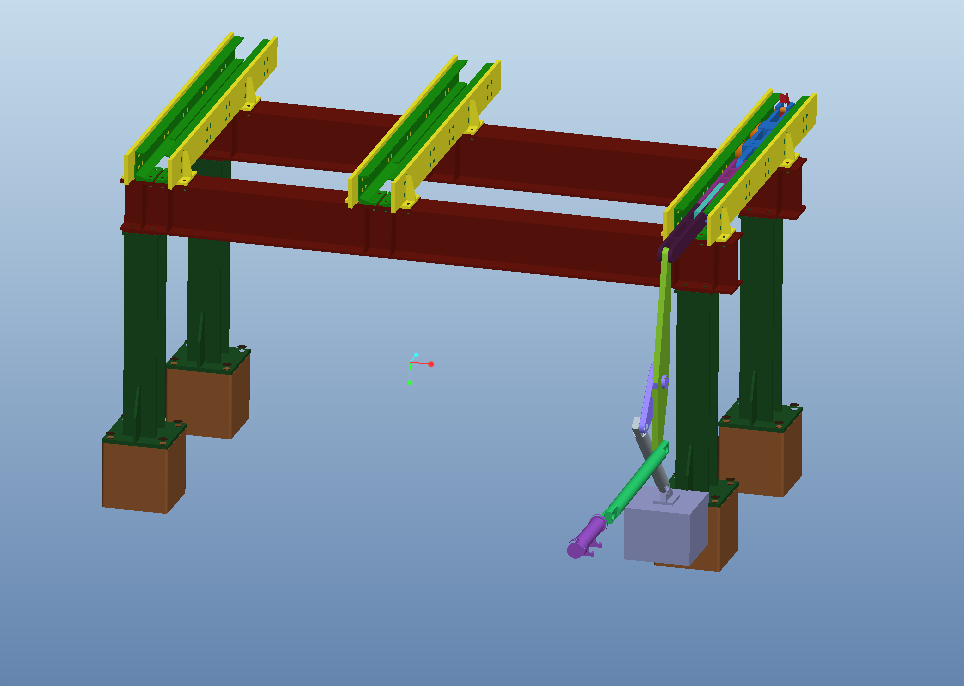

    收集台机的虚拟装配方法研究，首先是在机器所要达到的功能要求下，对机器的运动机构进行设计分析，能保证机构能实现所要求的功能要求，其次在对设计出来的机器进行基于Pro/E建模。然后对建立起来的模型进行干涉分析，在这过程中可以发现一些设计中存在的问题，及时的做出调整，大大的缩短了产品的设计周期。最后进行装配仿真和运动仿真。装配仿真能清晰的表达出机器的内部结构，及其装配的顺序，有利于保证机器的最后质量。运动仿真能够模拟在真实环境中模型的工作状态，从而可以对其进行分析和判断。

对轧钢收集台架的虚拟装配，运动仿真表明：运动模拟与实际机构运功相吻合，能达到机构的运动要求。

关键词：虚拟装配、Pro/Engineer、装配顺序、零件建模、运动学仿真

目    录

1 绪论………………………………………………………………………………1

1.1 研究背景…………………………………………………………………….1

1.2  课题目的和意义………………………………………………………….2

1.2.1 国内外研究综述………………………………………………………..2

1.2.2 虚拟装配技术的主要功能…………………………………………….3

1.2.3 虚拟装配的研究内容…………………………………………………..4

2 收集台架的机构原理设计分析………………………………………...5

2.1 收集台架的工作原理………………………………………………………5

2.2 收集台架的机构设计……………………………………………………..5

2.2.1平面机构具有确定运动的条件……………………………………….6

2.2.2 汽缸行程的计算………………………………………………………..7

3 装配工艺理论分析及仿真研究……………………………………..8

3.1 组件方法简介……………………………………………………………….8

3.1.1自底向上的装配设计方法……………………………………………..8

3.1.2 自顶向下的装配设计方法…………………………………………….8

3.2 装配工艺理论分析……………………………………………………….10

3.2.1小车装配工艺分析……………………………………………………..10

3.2.2收集台架总装工艺分析……………………………………………….11

3.3 收集台架底架的虚拟装配……………………………………………..12

3.4 分解装配体…………………………………………………………………16

3.4.1 自动分解视图……………………………………………………………17

4 仿真研究………………………………………………………………………17

4.1 零件建模…………………………………………………………………….17

4.1.1 车轮轴建模………………………………………………………………17

4.2装配体干涉分析……………………………………………………………25

4.3装配仿真……………………………………………………………………..27

4.4运动仿真分析……………………………………………………………...30

总结与展望………………………………………………………………………35

参考文献………………………………………………………………………….36

致  谢……………………………………………………………………………..37
