M155-石油管接头螺纹保护帽旋压加工专用装备设计 下载积分：50　资料编号： M155

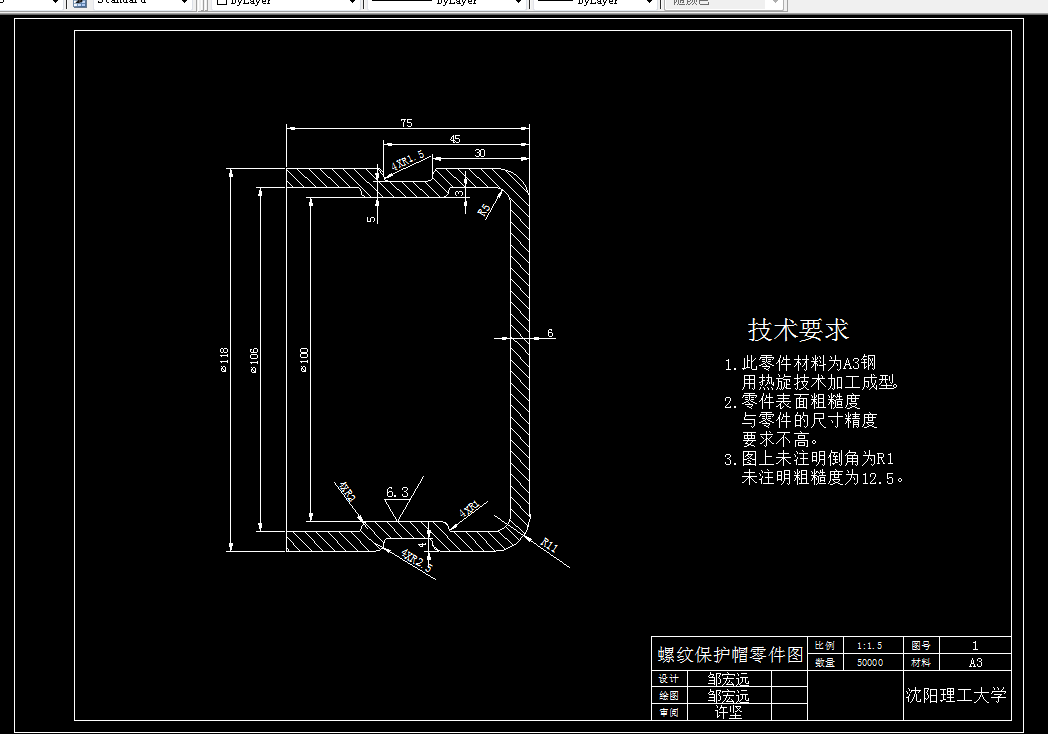

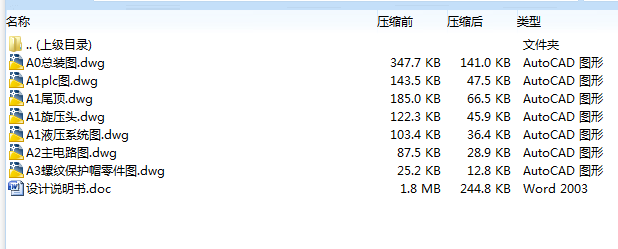

作品包括:

word版本说明书一份,共43页，约17000字

CAD版本图纸，共7张

摘　　要

本次设计题目是石油管螺纹保护帽旋压专用设备设计，在设计过程中，老师要求我们运用机电液的知识完成，设计的内容主要包括，旋压机床总体设计、尾顶的设计、旋压机构设计、液压控制系统设计、主传动系统的设计、电气系统及PLC的设计。

在机械结构中主要是主轴箱的传动设计，能够根据以给定的条件主轴转速来设计主传动系统。同时要考虑到制动和变速机构。主传动系统的主要参数包括公比的选择、传动副、级比指数、齿数的确定等等。

旋压进给机构的设计，旋压进给机构主要通过查冷冲压工艺手册确定旋压力，设计相应机构，选择液压缸，同时也要考虑到与机床相关部位的空间位置关系及自身的强度。

尾顶机构是通过计算旋压加工时零件的厚度、加工的形式、以及加工的条件来确定尾顶所需要的力量，同时选择相应的液压缸、弹簧等。

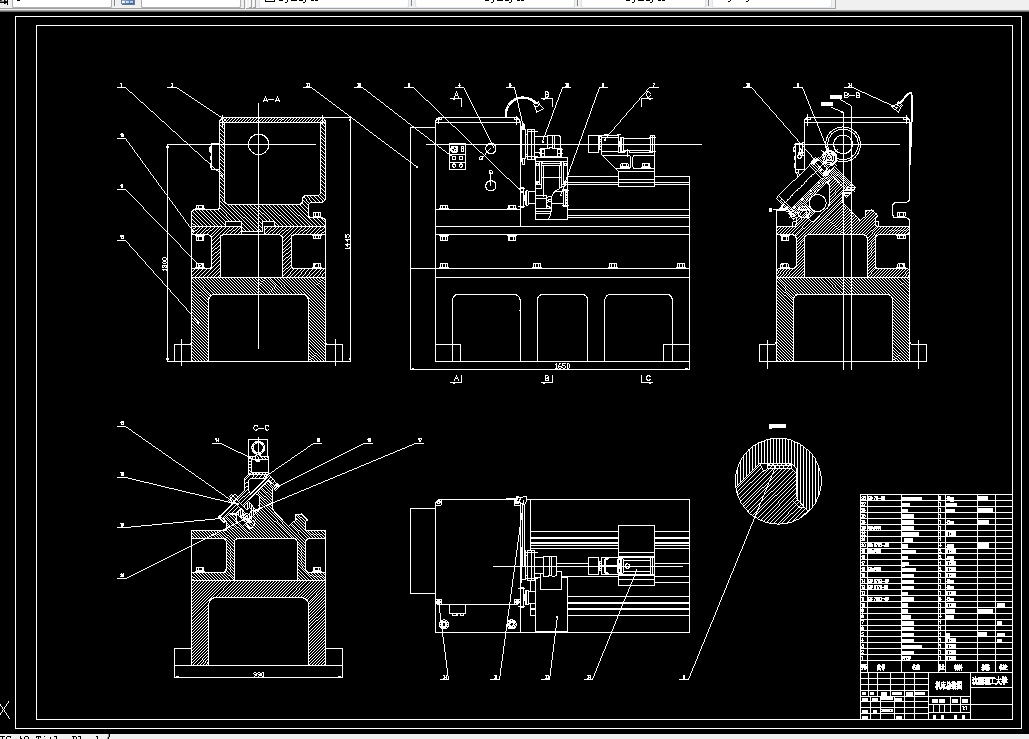

床身及底座主要考虑各个部位之间的联系，机床加工方向选用45度角向上加工主要是为了加强导轨的支撑刚度。

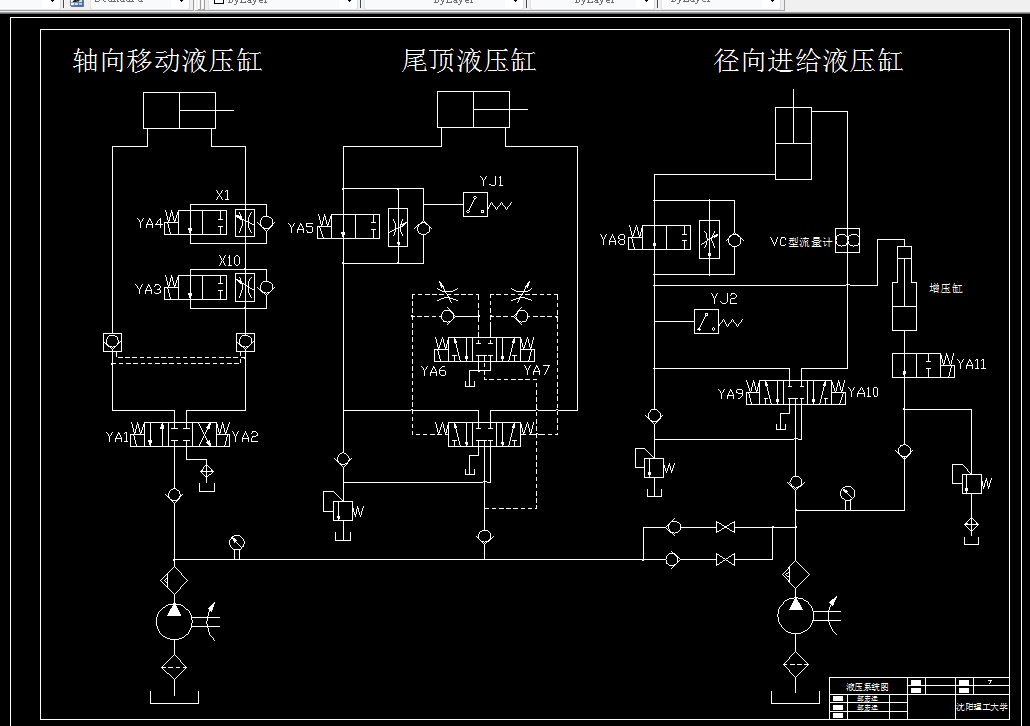

液压控制系统设计设计内容主要为明确设计要求，制定基本方案，绘制液压系统图，并且确定液压系统的主要参数，液压系统的主要参数包括载荷的组成和计算，液压缸的主要结构及安装尺寸，对其它液压控制元件辅助元件的选择

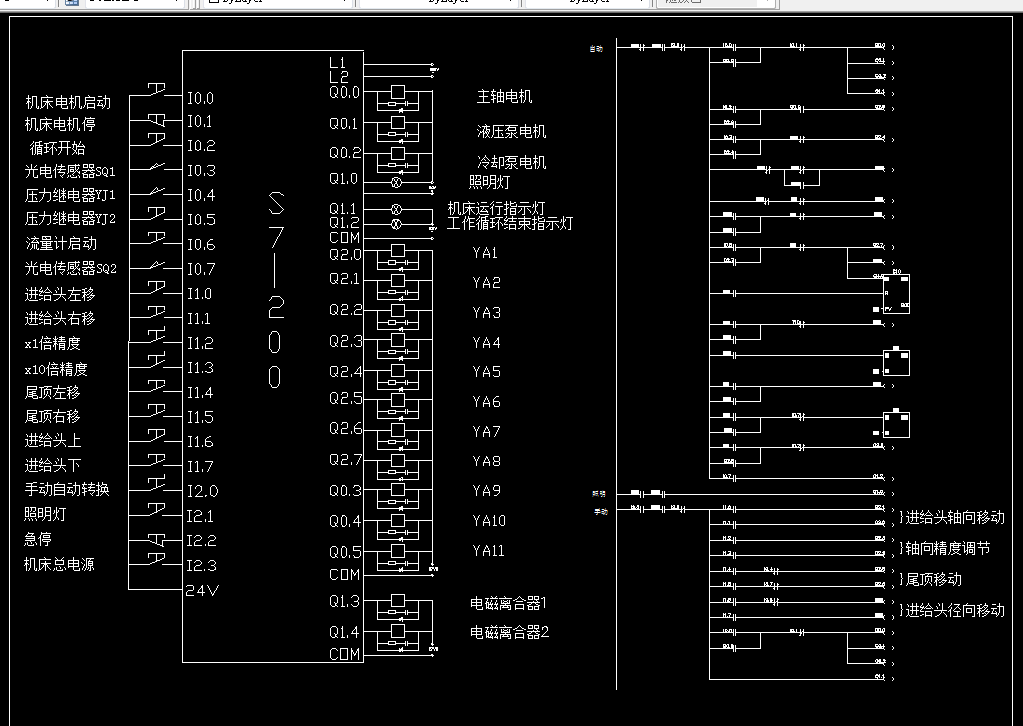

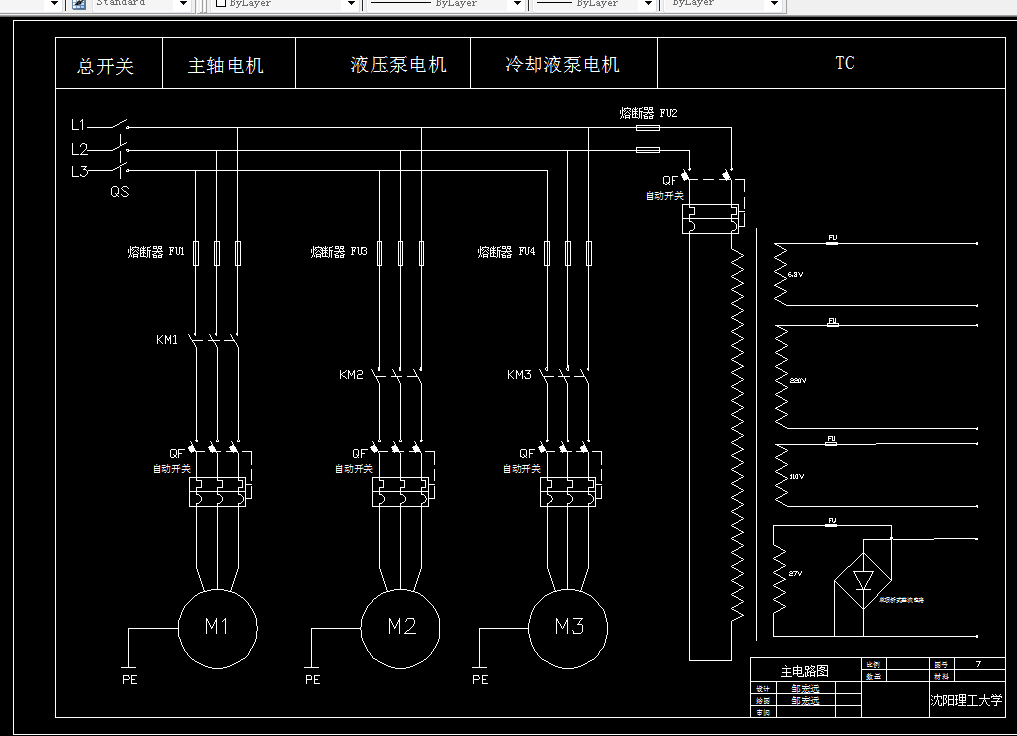

电气系统的设计即利用传感器接收信号，PLC对采集的信号进行分析计算并输出控制信号。PLC控制系统用西门子S7-200编写。

关键词：主轴箱、旋压、尾顶、传感器、PLC。
