M166-永磁同步行星传动电梯曳引机设计 下载积分：50　资料编号： M166

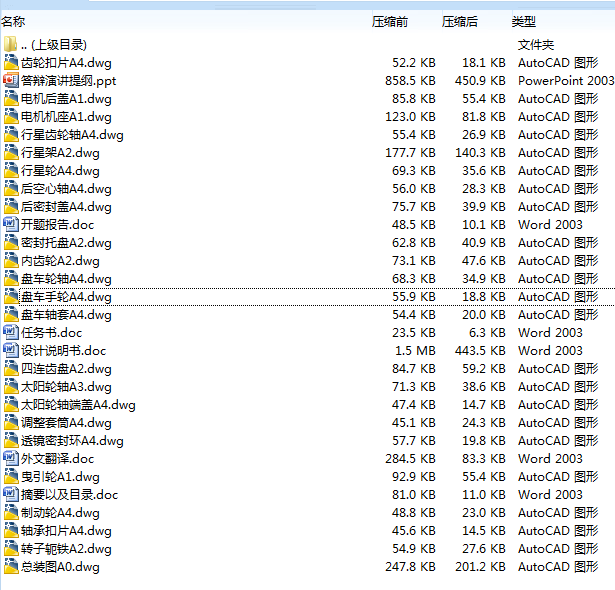

作品包括:

word版本说明书一份,共44页，约12000字

PPT答辩

任务书一份

开题报告一份

外文翻译一份

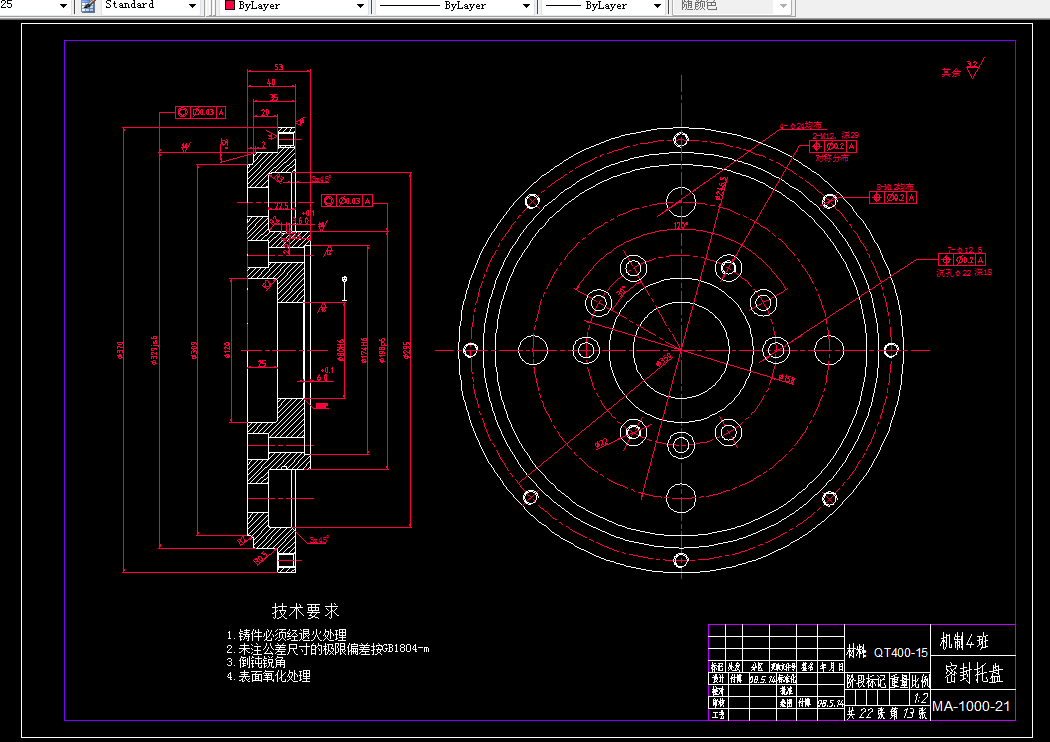

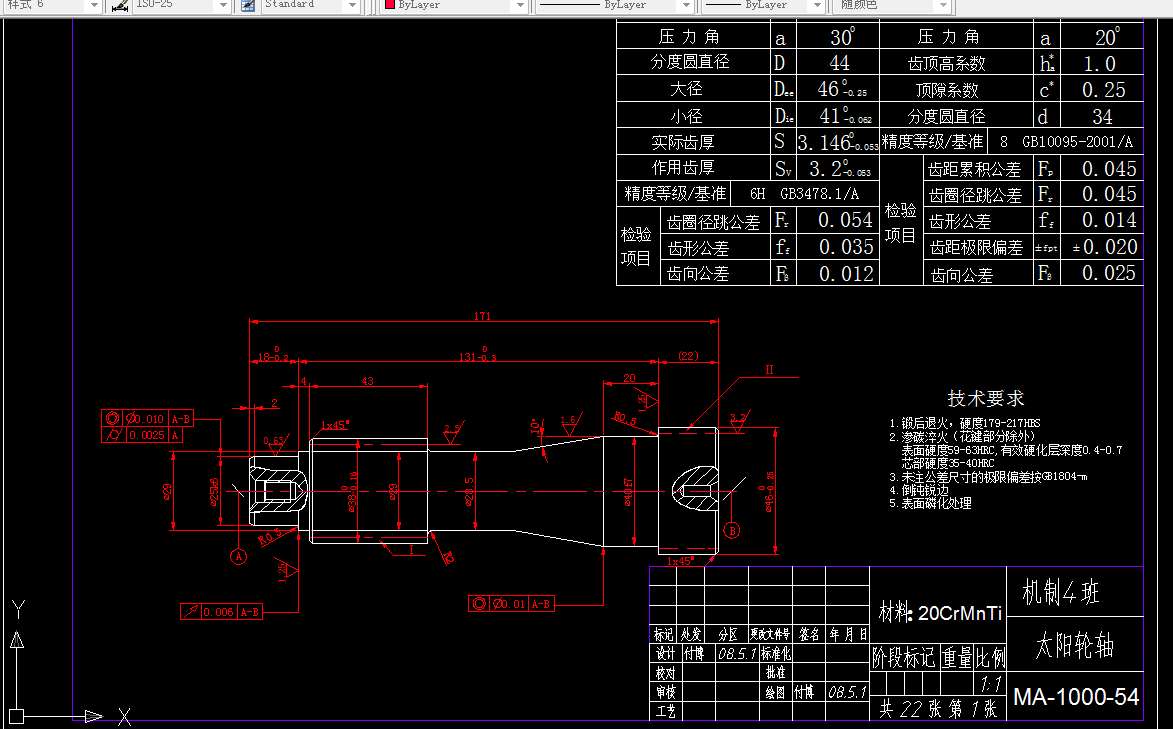

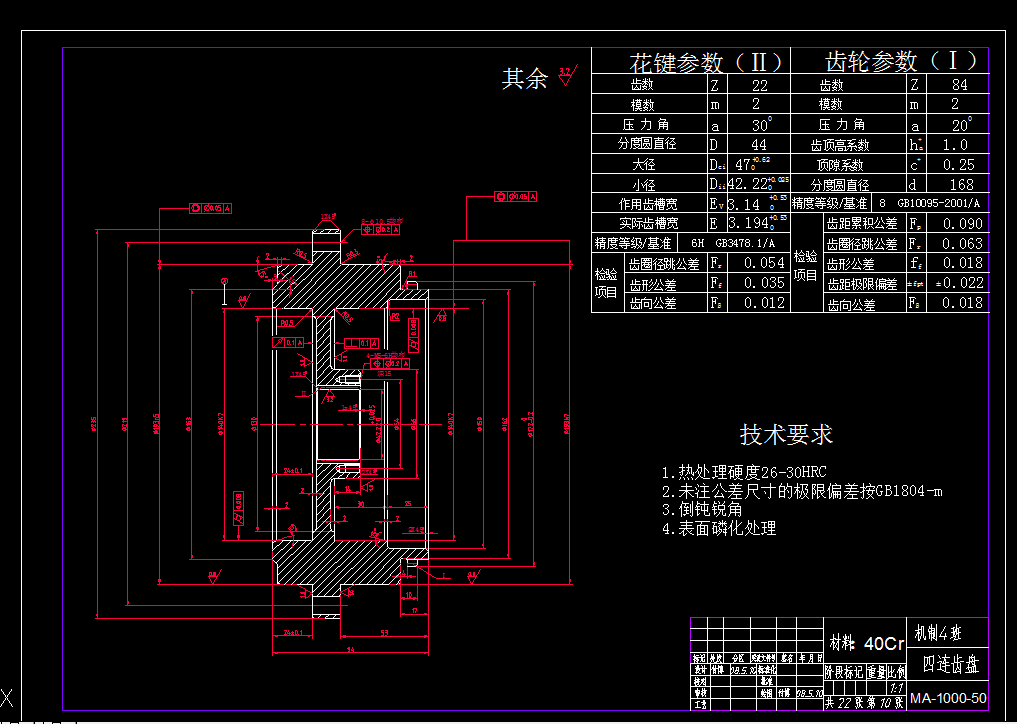

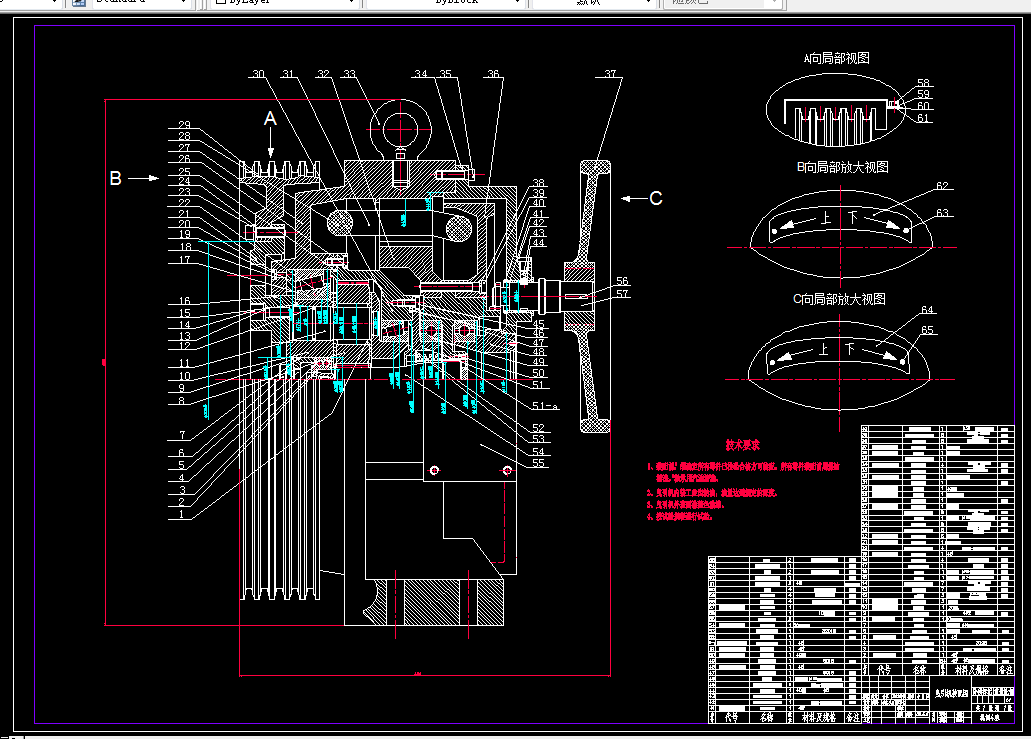

CAD版本图纸，共23张

摘要

关键词：曳引机  行星传动  花键参数计算  公差与配合

现代社会资源浪费严重，节能已经成为了人类的共识，所以绿色，节能，高效，安全，智能化电梯，是现代城市节能建筑的重要组成部分。而永磁同步行星传动电梯曳引机正是奉献给电梯产业，奉献给人类的的高科技的曳引机产品。

带有行星增力减速箱的曳引机，借助于齿轮箱的增力系统，能够以98%以上的效率来提升永磁电机的转矩，因而它的体积重量要比无齿轮曳引机小7～8倍，但它的速度要比无齿轮曳引机快7~8倍，电机在较高速度下运行，同样的体积和重量能够输出较大的功率。电机转速是在50赫兹的频率范围内运行。

市面上某些同类型的曳引机产品的公差与配合的选用不是太符合保证产品精度、性能和使用寿命等要求，为此，本设计特别在这些地方做了改进，以达到方便加工，满足精度、性能，使用寿命以及降低成本等要求。

目录

一 前言 1

二 传动方案拟定 2

三 曳引轮两侧静拉力的计算 2

（一）计算Q值 3

（二）计算F值 4

（三）Q与F值之差 4

（四）Q与F值之和 4

四 电动机选择 5

五 传动比的计算 5

六 配齿计算 6

（一）齿轮基本参数的计算 6

（二）校验行星传动的邻接条件 6

（三）校验行星传动的同心条件 7

（四）校验行星传动的安装条件 7

七 传动比的分配以及传动装置 8

的运动动力参数的计算 8

（一）传动比的分配 8

（二）计算各轴的输入功率 8

（三）计算各轴的转速 8

（四）计算各轴的转矩 8

八  行星传动的设计 9

（一）太阳轮的主要尺寸的初步确定以及校核 9

（二）行星轮的主要尺寸的初步确定以及校核 17

（三）内齿轮的主要尺寸的确定 23

（四）盘车结构齿轮的主要尺寸的确定 23

九  齿轮的公差以及检验指标的确定 24

（一）太阳轮的公差以及检验标准的确定 24

（二）行星轮的公差以及检验标准的确定 26

（三）内齿轮的公差以及检验标准的确定 29

（四）盘车结构齿轮的公差以及检验指标 31

十  轴承的选型、精度以及公差的确定 32

（一）轴承的选型以及精度等级的确定 32

（二）轴承配合处的配合公差以及形位公差的 32

十一  键的选择以及公差配合的确定 34

（一）平键的选择以及公差配合的确定 34

（二）花键的选择以及公差配合的确定 34

结束语 38

致谢 39

主要参考文献 39
