M207-QTZ80塔式起重机关键部件设计 下载积分：50　资料编号： M207

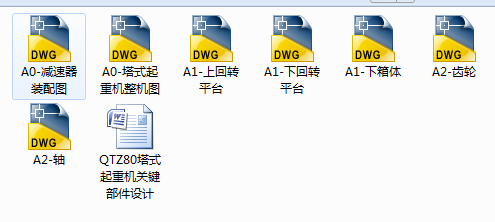

作品包括:

说明书一份，共38页，约15000字

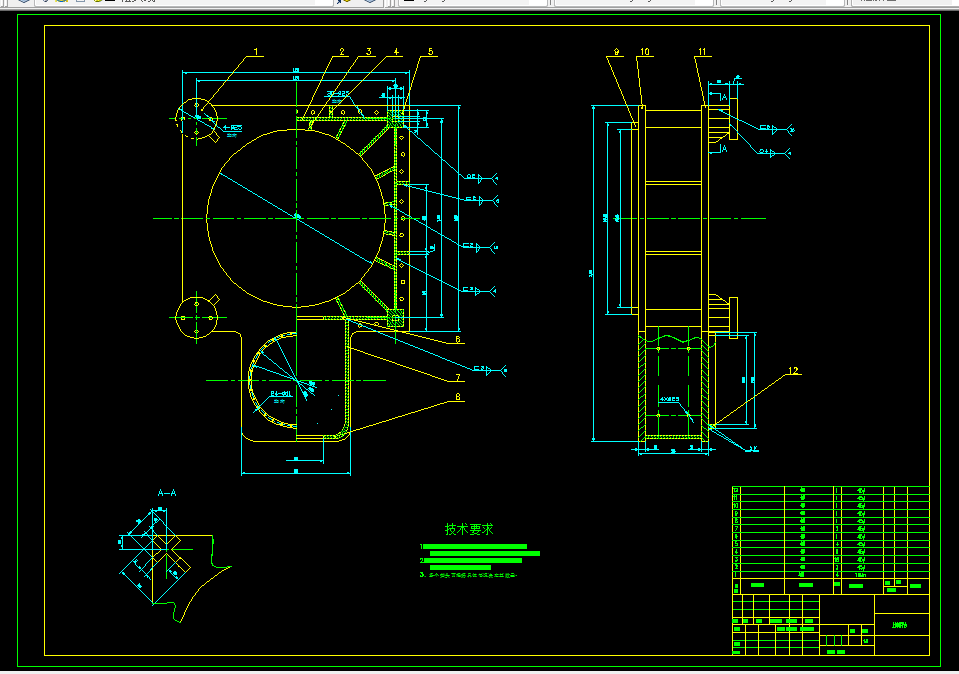

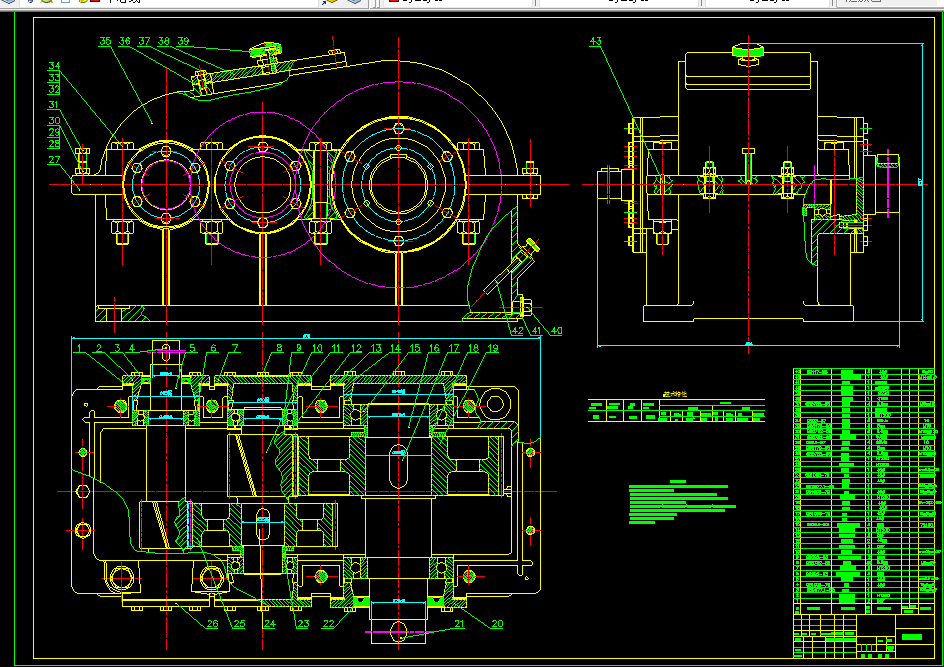

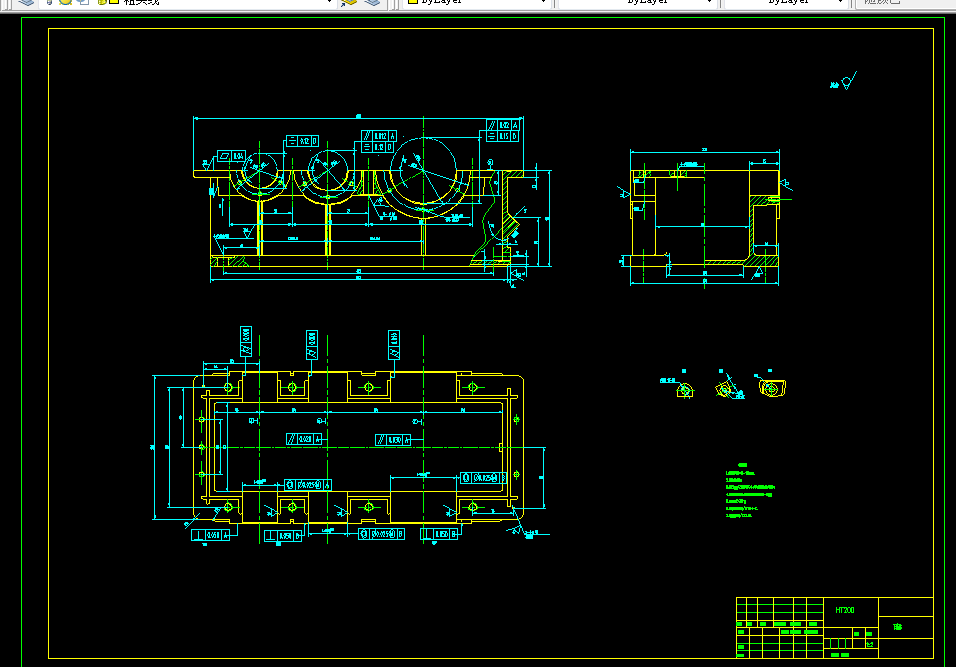

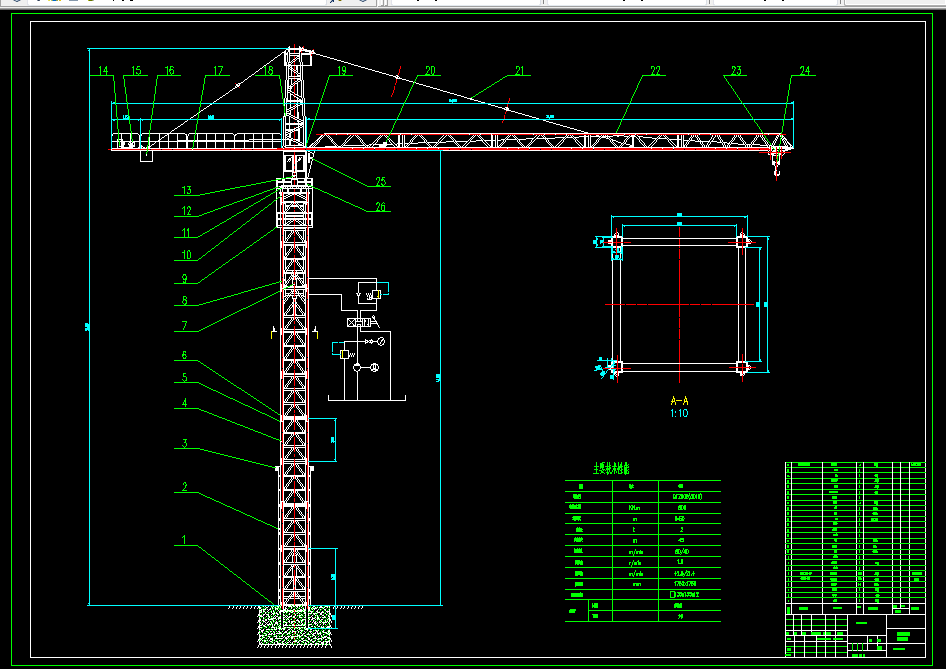

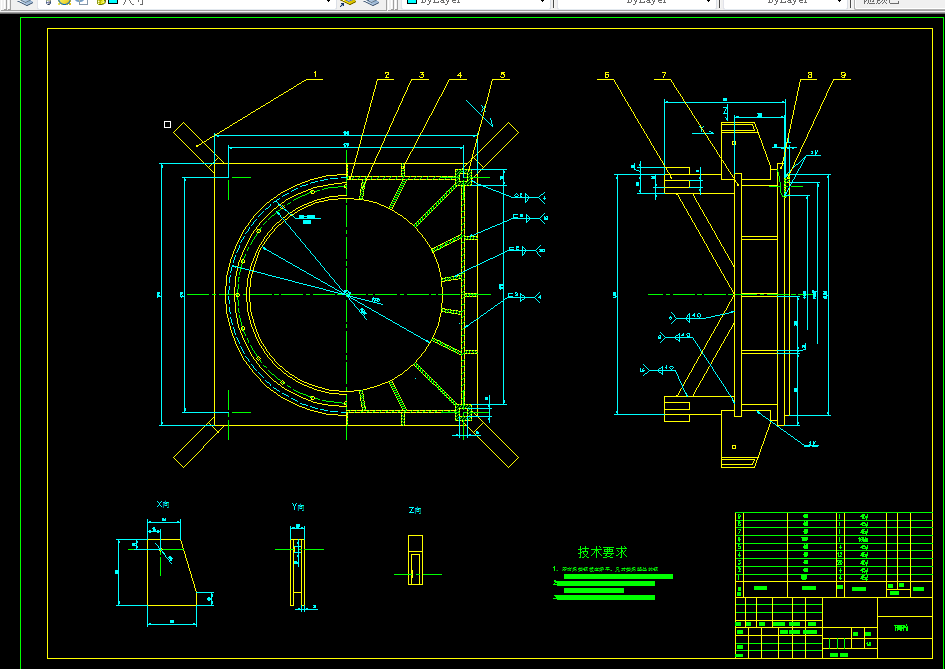

CAD版本图纸，共7张

QTZ80塔式起重机关键部件设计

摘要 塔式起重机是一种塔身竖立起重臂回转的起重机械。它的特点是：具有一机多用的机型，能适应施工的不同需要；附着后起升高度可达100m以上；有效作业幅度可达全幅度的80％；可以载荷行走就位；动力为电动机，可靠性、维修性都好，运行费用极低，所以塔式起重机的应用范围相当广泛。

本次设计对塔式起重机进行了总体设计和详细设计。主要包括塔式起重机的关键零部件，如回转平台、减速器以及减速器的箱体、齿轮和轴，并对重要零件进行刚度、强度分析，并对内爬塔式起重机整体及回转机构进行了设计。

关键词：起重机；回转机构；减速器，齿轮

目 录

第1章  塔式起重机概况 1

1.1  塔式起重机的类型 1

1.1.1 塔式起重机的分类 1

1.1.2 塔式起重机的技术性能 1

1.1.3 塔式起重机的型号 1

1.2  塔式起重机的构造 1

1.2.1 塔式起重机的钢结构 1

1.2.2 塔式起重机的工作机构 2

1.2.3 塔式起重机的电器设备 3

1.2.4 塔式起重机的安全装置 4

第2章  塔式起重机整体设计 5

第3章  回转机构的设计 7

3.1  旋转机构的组成与特性 7

3.2  旋转支承装置的型式 7

3.3  旋转支承装置的计算 9

3.4  旋转驱动装置的传动型式 10

3.5  旋转驱动装置的计算 10

3.6  减速器的设计及计算 14

3.7  传动齿轮的设计及计算 15

3.8  输出轴的校核 21

3.9  轴承寿命的计算 26

第4章  齿轮加工工艺路线 30

4.1 齿轮主要技术要求 30

4.2 齿轮机械加工的定位基准 30

4.3 齿轮加工工艺过程 31

结 论 33

致  谢 34

参考文献 35
