M216-刮板输送机设计 下载积分：50　资料编号： M216

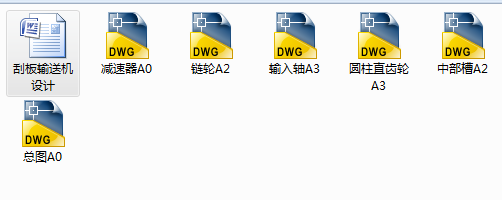

作品包括:

说明书一份，共72页，约28000字

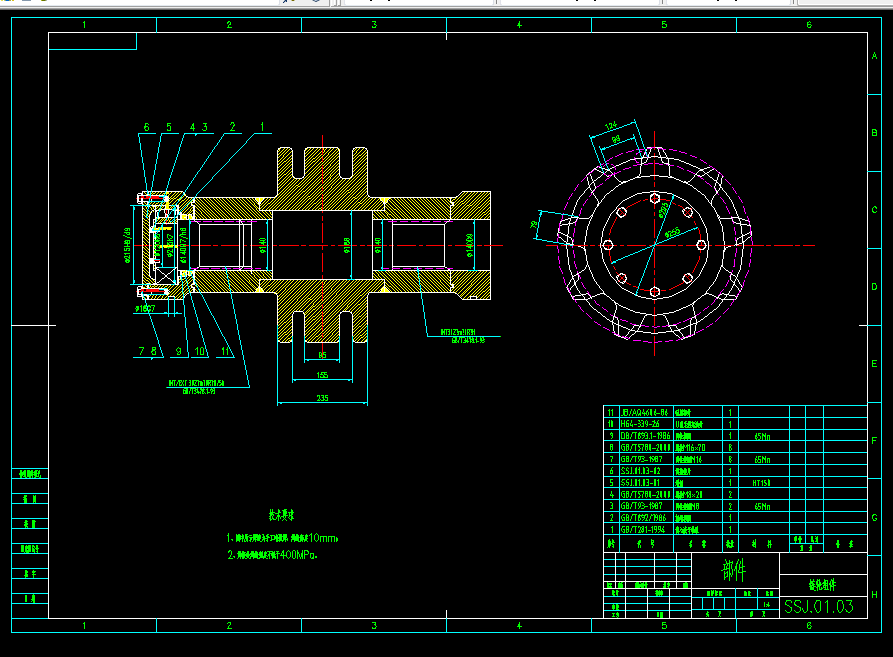

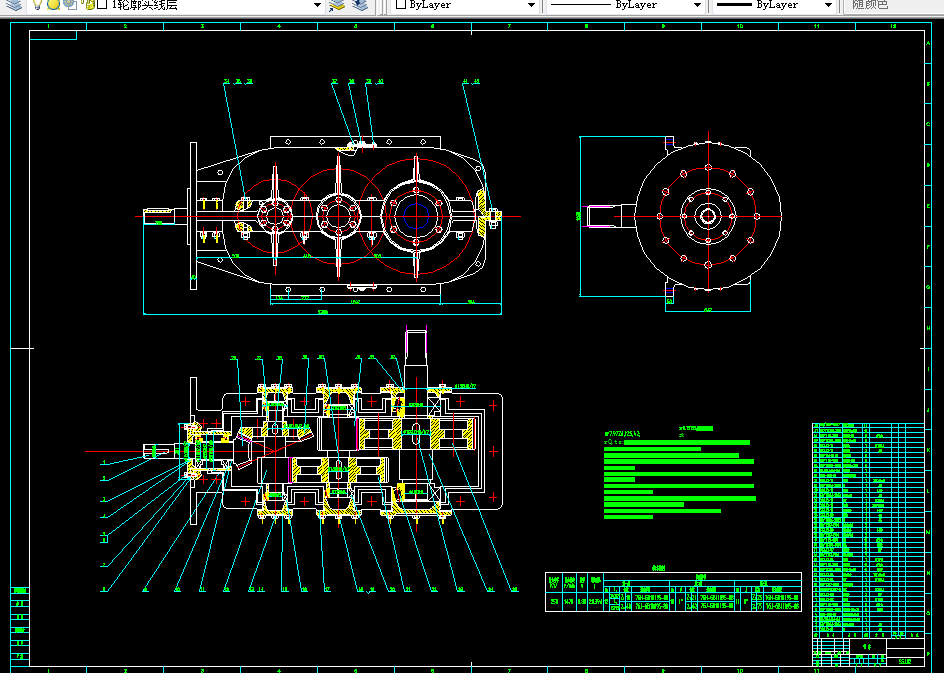

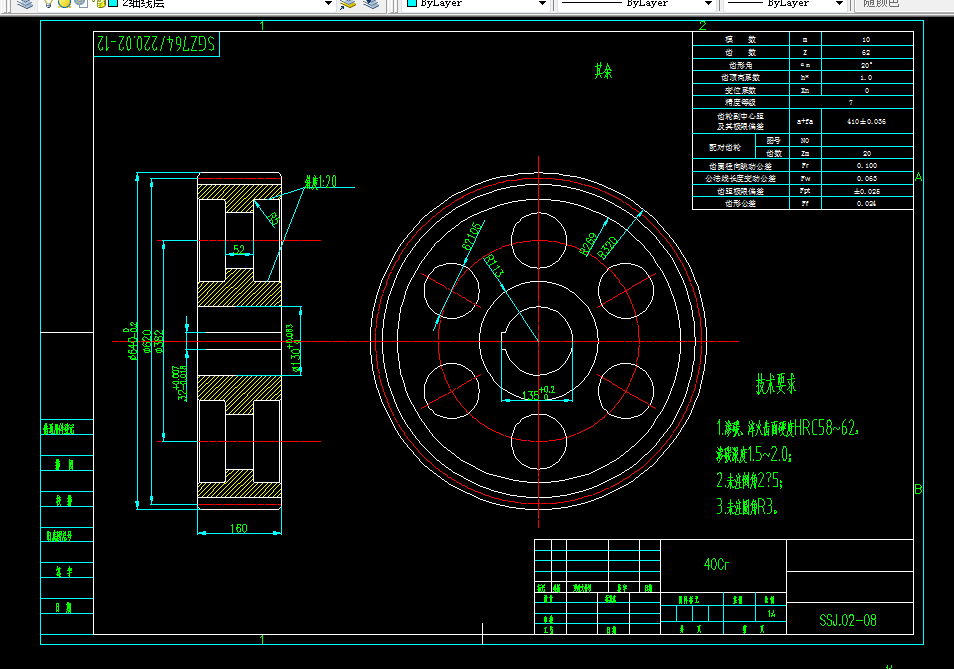

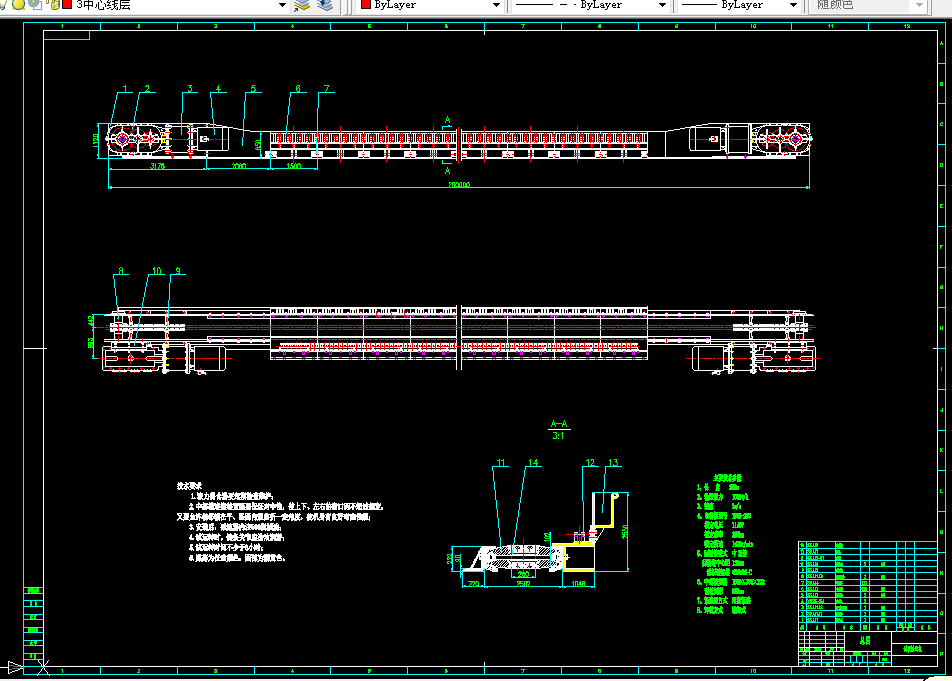

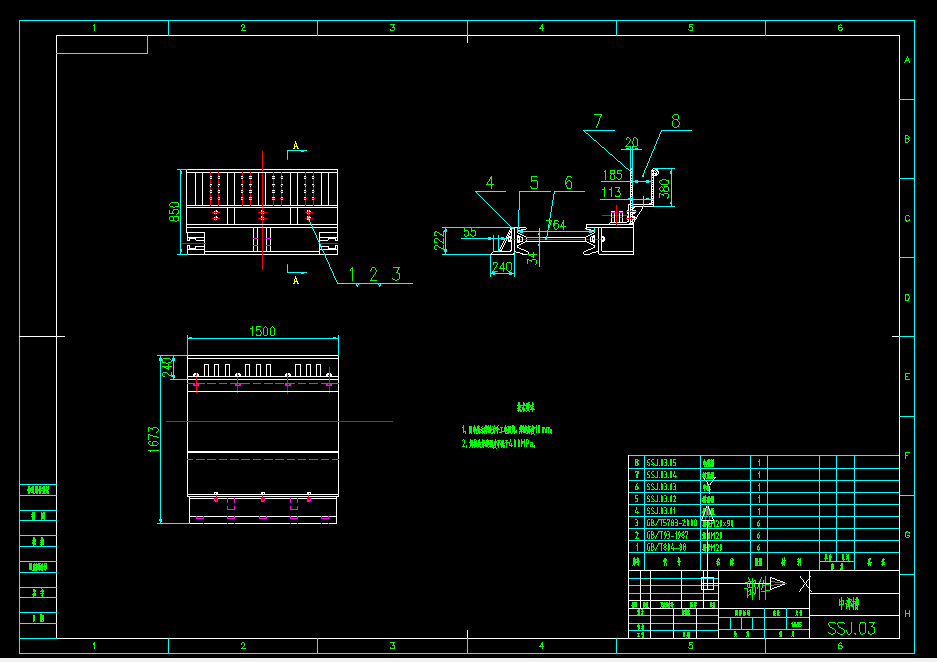

CAD版本图纸，共6张

摘  要

刮板输送机是一种用于煤矿采煤工作面和采区巷道运煤布置的连续输送机械。刮板输送机在生产过程中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤以及推移输送机械化。它的牵引构件是刮板链，承载装置是中部槽，刮板链安置在中部槽的槽面。中部槽沿运输线路全线铺设，刮板链绕经机头，机尾的链轮接成封闭形置于中部槽中。

本次毕业设计主要对刮板输送机传动部进行设计与计算。刮板输送机的传动部主要是由一个电动机、减速箱和液力偶合器组成，该输送机内横向布置，电动机输出的动力经由三级传动的圆锥圆柱齿轮减速速器传动。在设计过程中，对传动部的轴、传动齿轮、轴承和联接用的花键等部件进行了设计计算、强度校核与型号选择。

关键词：刮板输送机； 减速箱；刮板链；设计；校核

目  录

1 绪论 1

1.1选题背景 1

1.2国内研究现状 2

1.2.1国外研究现状 2

1.2.2国内研究现状 3

1.3存在的问题 4

1.4研究方案 4

2 总体设计方案 6

2.1机头部 6

2.1.1机头架 7

2.1.2链轮 7

2.1.3减速器 8

2.1.4盲轴 9

2.1.5联轴器 9

2.1.6电动机 10

2.2 机尾部 11

2.3中部槽及附属部件 11

2.4刮板链 12

2.5紧链装置 14

2.6推移装置 15

2.7锚固装置 15

3 传动系统设计及计算 16

3.1主要技术参数 16

3.2电动机的选择 16

3.2.1运输能力计算 17

3.2.2估算减速器的输出转速 17

3.3总传动比及传动比的分配 18

3.3.1总传动比的确定 18

3.3.2传动比的分配 18

3.4传动部传动计算 19

3.4.1各轴转速计算 19

3.4.2各轴功率计算 19

3.4.3各轴扭矩计算 20

3.4.4第一级圆锥齿轮传动的计算 20

3.4.5第二级圆柱齿轮传动的计算 24

3.4.6第三级圆柱齿轮传动的计算 29

3.5轴的结构设计与校核 34

3.5.1Ⅰ轴的结构设计及校核 35

3.5.2Ⅱ轴的结构设计及校核 40

3.5.3Ⅲ轴的结构设计及校核 42

3.5.4Ⅳ轴的结构设计及校核 46

3.6键的设计与强度校核 52

3.6.1普通平键 52

3.6.2花键 53

3.7 减速器轴承的校核 56

3.7.1 验算Ⅰ轴轴承寿命 56

3.7.2验算Ⅱ轴轴承寿命 57

3.7.3验算Ⅲ轴轴承寿命 58

3.7.4 验算输出轴轴承寿命 58

4 刮板输送机的使用和维护 60

4.1润滑及注油 60

4.2重型刮板输送机的安装、运行与维护 60

4.2.1重型刮板输送机的安装与试运转 60

4.2.2刮板输送机的运行注意事项 62

4.2.3常见故障及处理方法 63

4.2.4刮板输送机的常规保养及维护 63

4.2.5刮板输送机上使用的新型传动系统 65

致  谢 67

参考文献 68
