作品描述

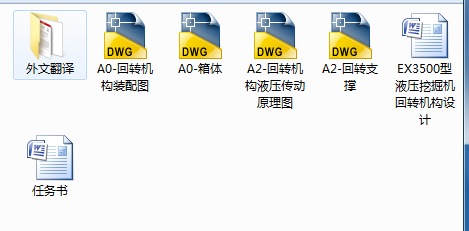

作品包括:

说明书一份，共31页，约9800字

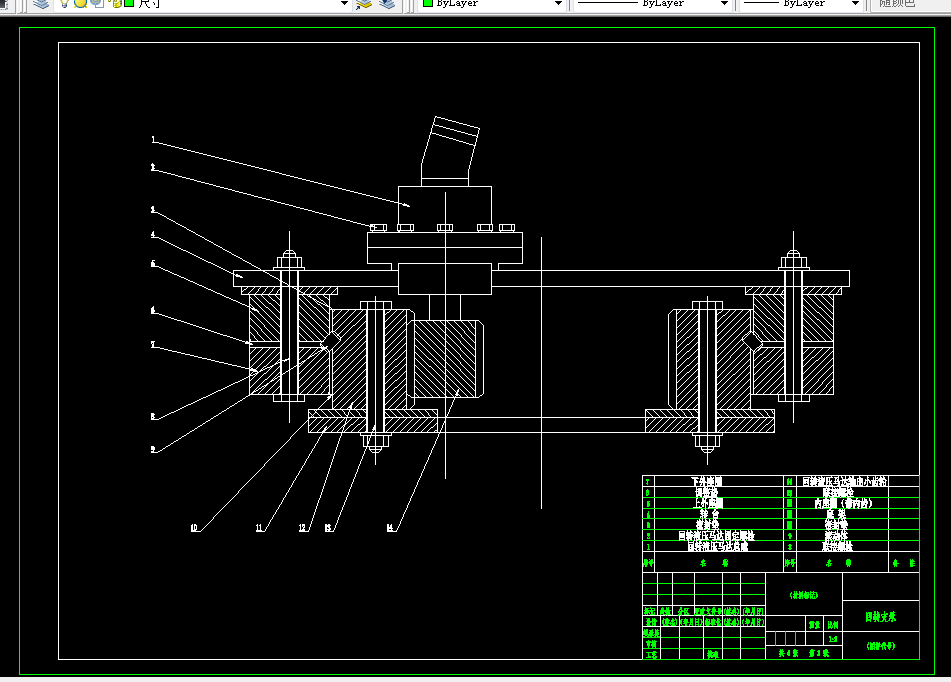

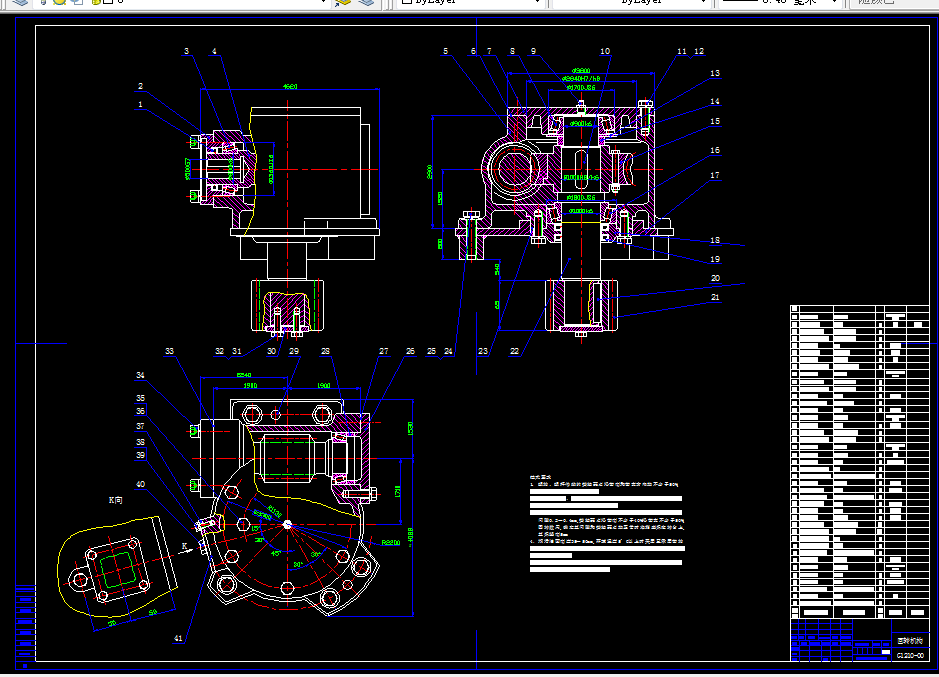

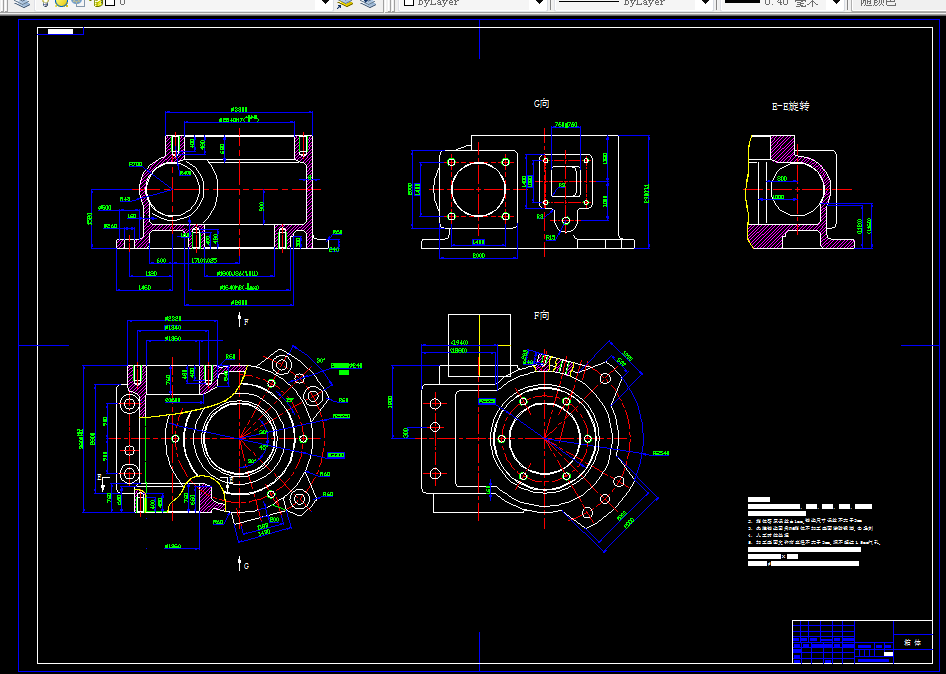

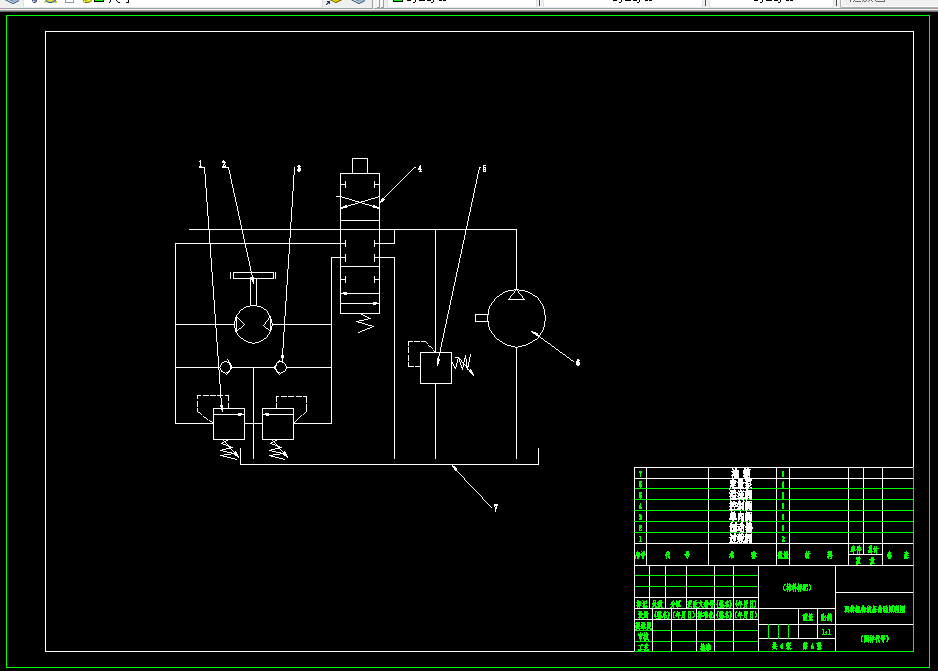

CAD版本图纸，共4张

摘要

在本学期初我拿到了设计的题目：EX3500型液压挖掘机回转机构的设计计算。在经历了刚开始的盲目后逐渐开始了对设计的资料查阅与计算。而同组人之间的交流对我而言也是必不可少的。在交流中我明白了这次设计是要通过我们几人的共同努力，设计出一台真正意义上的挖掘机。而我负责的则是回转机构的设计计算。而他们设计中的数据对我而言也非常重要，这充分体现了这次设计的独立性与合作性，每个人负责一部分，然而最后的结果要让我们每个人的部分得以拼接。最终设计出整台的液压挖掘机。

本次设计主要是针对3500型液压挖掘机回转机构的设计计算。设计方法主要为参照《液压挖掘机》（史青录主编）书中第6章回转平台、回转支承及回转驱动装置进行设计计算。设计内容主要包括确定回转驱动装置机械结构方案及液压系统方案、确定回转马达、回转减速机构、回转支承及回转液压回路的主要结构参数、计算回转阻力矩、驱动力矩并对转台进行运动分析、设计回转减速机构及回转液压系统、回转支承的选择、回转驱动装置的选择。

关键词：液压挖掘机合作回转机构

摘要-------------------------------------------------Ⅰ

Abstract---------------------------------------------Ⅱ

第一章　绪论------------------------------------------1

第二章回转马达的选型--------------------------------3

第三章回转支承的选型--------------------------------5

第四章回转减速器的设计选择---------------------------7

第五章回转驱动装置----------------------------------9

5.1 回转驱动装置结构形式的确定------------------------9

5.2 回转驱动装置液压传动方式的确定--------------------10

第六章全回转挖掘机的转台回转阻力矩计算---------------12

6.1 惯性阻力矩计算------------------------------------12
