M440-小型面皮机结构设计[含SW三维图] 下载积分：150　资料编号： M440

作品包括:

说明书一份，共25页，约8200字

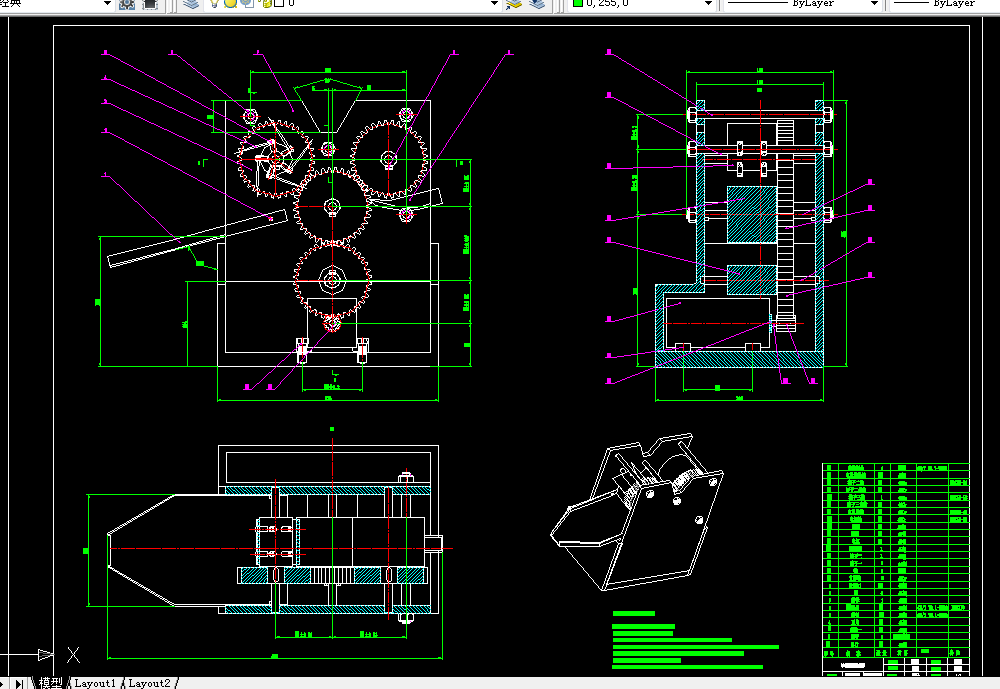

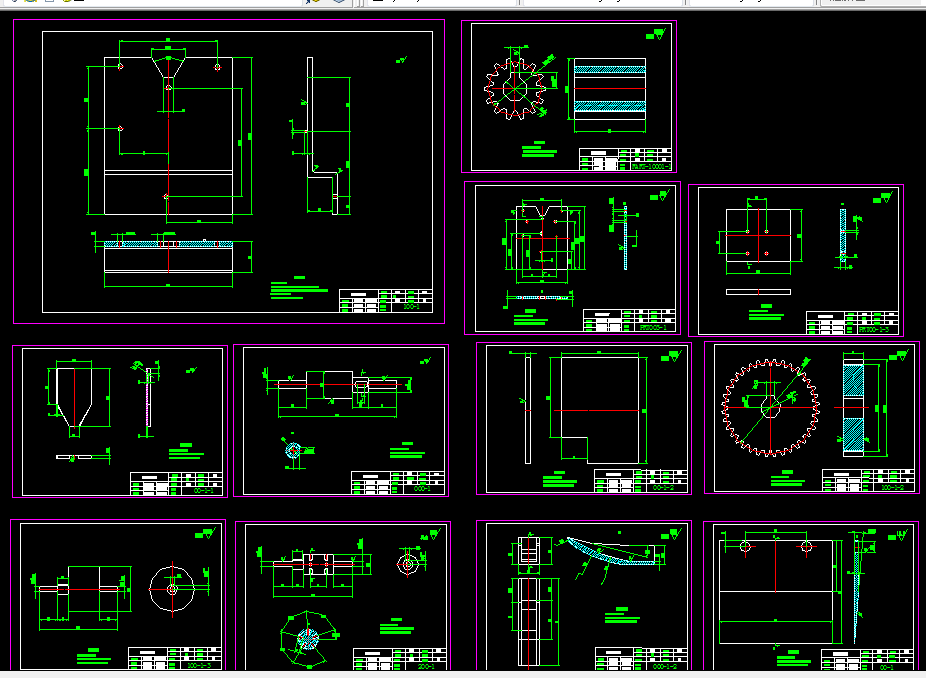

CAD版本图纸，共12张

SW三维图一份

摘要

我们国家属于机械食品加工生产大国，在食品加工机械设备的研究有着比较长的历史，并且随着食品加工的不断发展，以及科技化的进程，需要用到各种食品加工设备。麦子属于传统的农作物，也是粮食的主要来源，种植面积非常的广泛，在麦子的食品加工生产中， 通过以往的人工作业，生产的效率非常的低，不利于食品加工的大量作业加工，并且人工成本比较高，没办法满足企业的经济性需求。然而小型面片机的使用，能够复合加工的高效率需求，并且有着很好的操作性，这种设备有着比较多的优点，因此这些年被广泛的普及使用。对于目前的环保生产要求，需要对这些目前的小型面片机没有办法实现的功能，因此需要在传统的小型面片机结构上进行一定的改进。

本次的小型面片机改进机构，主要就是满足对于面片剩下的加工作业的部分，通过进入口设计，然后实现刀片的成型功能。实现生产面片的作用。结构主要是结合目前的GT-580小型面片机结构进行改进，主要包括方案的确定，以及主要的零部件的计算校核，完成说明书和图纸的任务要求。

关键词：小型面片机；切片；计算校核

 目 录

摘要 1

第一章 绪论 3

1.1 小型面片机的概述 3

1.2 国内外小型面片机的发展状况 4

第二章 样机选择及基本参数确定 5

第三章 切断机构设计 7

3.1切断原理 7

3.2切片方式确定及基本参数 8

第四章 动力传动系统设计 10

4.1电机选择 10

4.2传动系统与传动比分配 11

4.3动力参数计算 12

4.4齿轮传动的设计 13

4.5两对齿轮传动的设计 15

4.6轴的设计 18

4.6.1切片切割刀转轴的设计 18

4.6.2 中间的设计 18

4.6.3进面口轴的设计 19

4.7切片刀主轴的校核计算 19

4.7.1主轴的支承跨距 19

4.7.2键的校核 20

第五章 切面刀片的设计 21

结论 22

参考文献 23
