M529-薄壁件精压机的设计[含UG三维图] 下载积分：150　资料编号： M529

作品包括:

说明书1份，共57页，约17000字左右

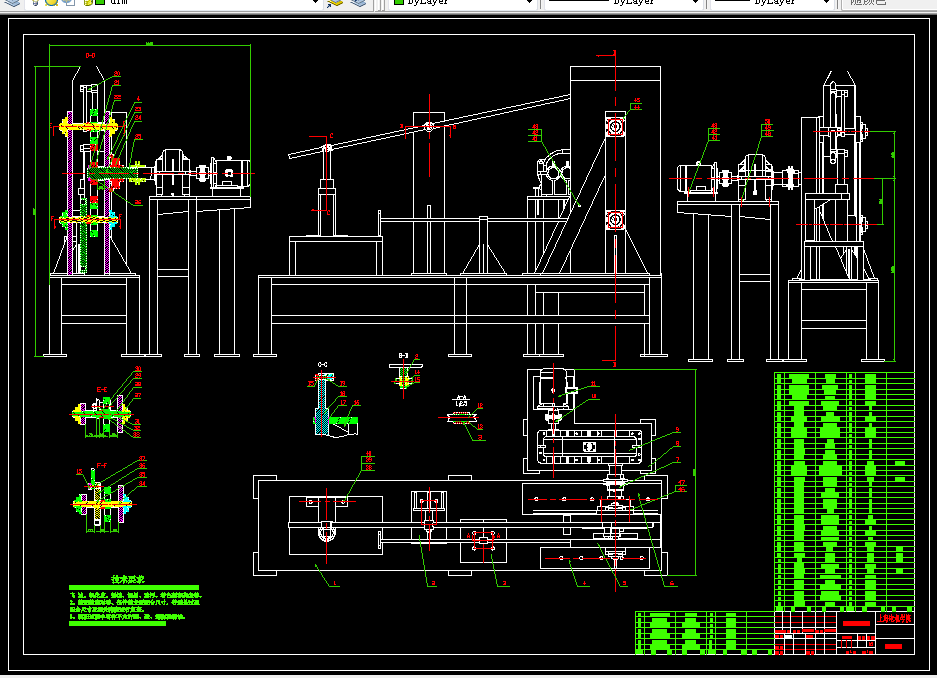

CAD图版本图纸，共13张

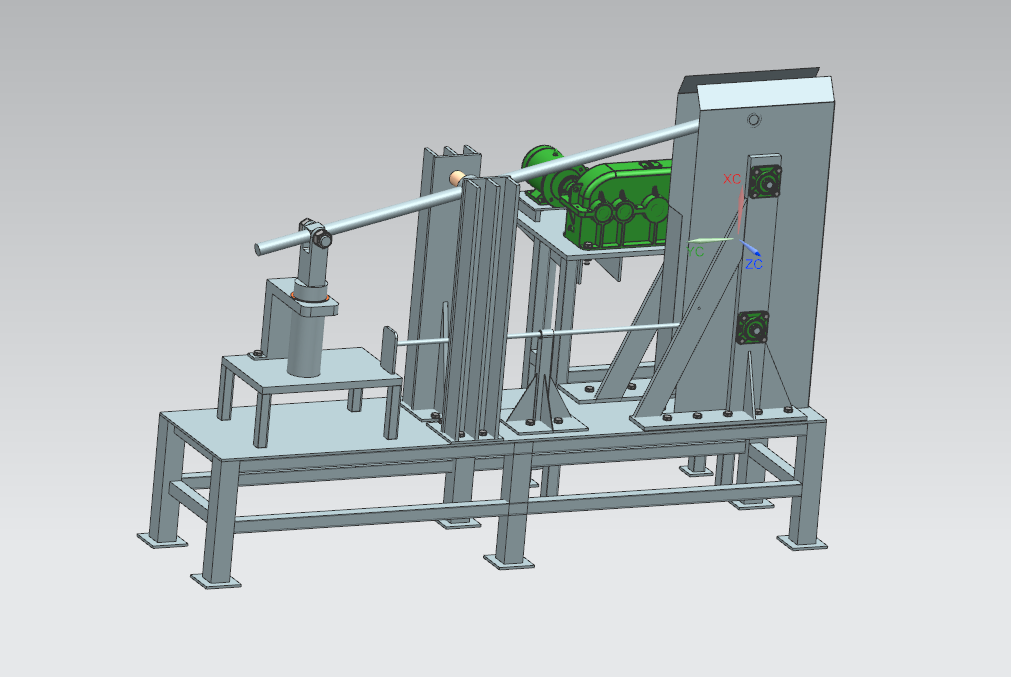

UG三维图一份

摘 要

薄壁件精压机是用于薄壁铝合金制件的精压与深冲工艺的机构，本次设计的薄壁简精压机能够完成将新坯料送至待加工位置，下模固定、上模冲压拉延成形，将成品推出模腔功能的薄壁件精压机，具有结构原理简单，工作可靠，生产效率高的优点。本文通过对多个子方案的对比确定了总体设计方案，然后分别对送料机构、冲压机构、传动机构进行了设计计算，建立三维模型，完成总装配图、主要的零件图，也对轴等部件进行了有限元分析，最后对于装配体进行了经济分析。

关键词：薄壁件精压机，冲压机构，送料机构，上模，拉延成型
