M580-小型白花菜切碎机设计 下载积分：50　资料编号： M580

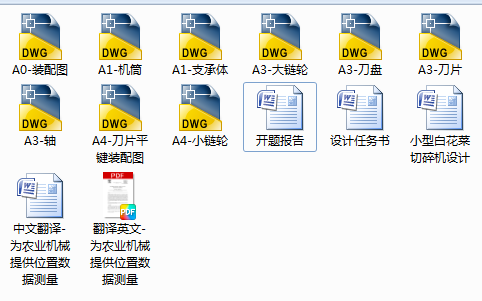

作品包括:

说明书1份，共26页，约11000字左右

CAD图版本图纸，共9张

摘要

    本文介绍了一种适用于白花菜切碎加工的小型切碎机的结构和性能特点, 对其切削原理及工作过程进行了分析, 阐明了盘刀式小型白花菜切碎机的工作机理。通过对主要工作部件结构的分析, 确定了最佳工作参数, 使机器性能达到最佳工作状态。

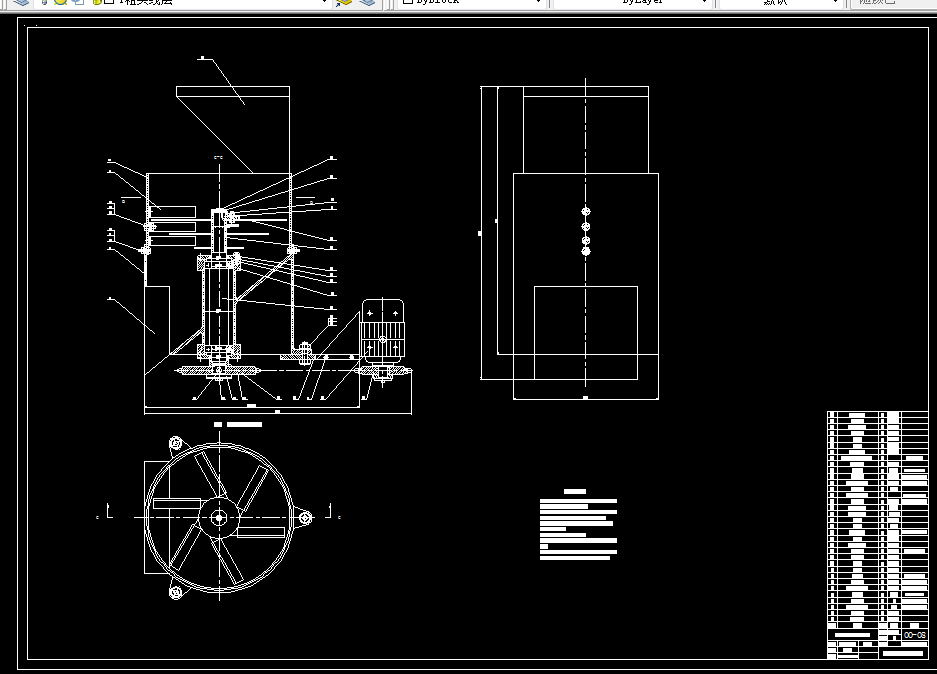

 本切碎机属农业机械，它由电动机、机架、支承体、机桶、喂料斗和转子等组成。机器启动以后，物料经喂料斗进入机桶，转子上装有切铡平面与主轴垂直的平板直刃式刀片，能对物料进行切碎，对各种柔性青鲜饲草、薯类藤茎和各种瓜，果、莱的切碎加工都能适用。机桶内设有与刀片相对应，能阻止物料随刀片运动而又不妨碍刀片旋转的挡板，即刀片可从相邻两挡板的间隙间切过。该机能有效地减轻对物料的摩擦、撞碰和物料对刀片的阻力，使所切物料无擦伤。不腐烂、不丧水、保持鲜嫩、不流失营养，且运转平稳、高效、节能、省力。

关键字: 白花菜；切碎机；工作机理；喂入装置；结构设计；参数分析

目录

1.绪论 1

1.1研究的目的和意义 1

1.2切碎机在国内外的发展概况 1

2.白花菜切碎机的总体方案确定 2

2.1基本结构 2

2.2设计原则 3

2.3方案分析 3

2.3.1第一方案 3

2.3.2第二方案 4

2.3.3第三种方案 4

3.技术规格参数 5

3.1 白花菜产量及性能 5

3.2 切碎机的切碎长度 5

3.3 切碎机的功率消耗 5

3.3.1刀切功率计算 6

3.3.2刀盘空转消耗功率 6

3.4技术路线 7

4.切碎装置设计 7

4.1切碎轴的设计 7

a. 输出轴上的功率P1、转速n1和转矩T1 7

b. 初步确定轴的最小直径 7

c. 轴的结构设计及强度校核 8

d. 轴承的正反装形式的选取 8

e. 校核轴的强度 9

4.2切碎刀及刀盘的设计 9

5.传动装置设计 11

5.1传动链设计 11

5.2链轮的基本参数及主要尺寸 12

5.2.1小链轮的设计计算 12

5.2.2大链轮的设计计算 14

6.箱体设计 15

6.1 装置支撑体设计 15

6.2 机壳及进料斗设计： 16

7.安装和润滑维护 17

   7.1 安装事项 17

7.2 机器的使用与维护 18

8.结述语 18

参考文献 19

致谢 20
