M733-水泥袋物料搬运机械手设计 下载积分：150　资料编号： M733

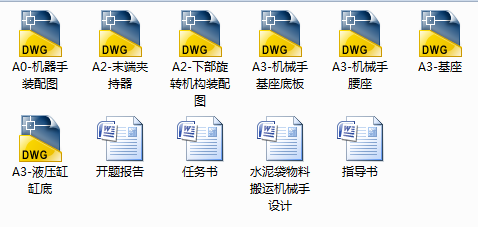

作品包括:

说明书1份，共58页，约21000字左右

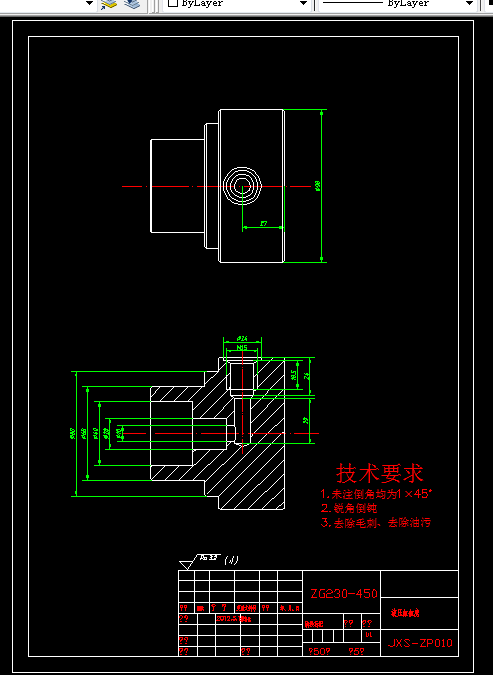

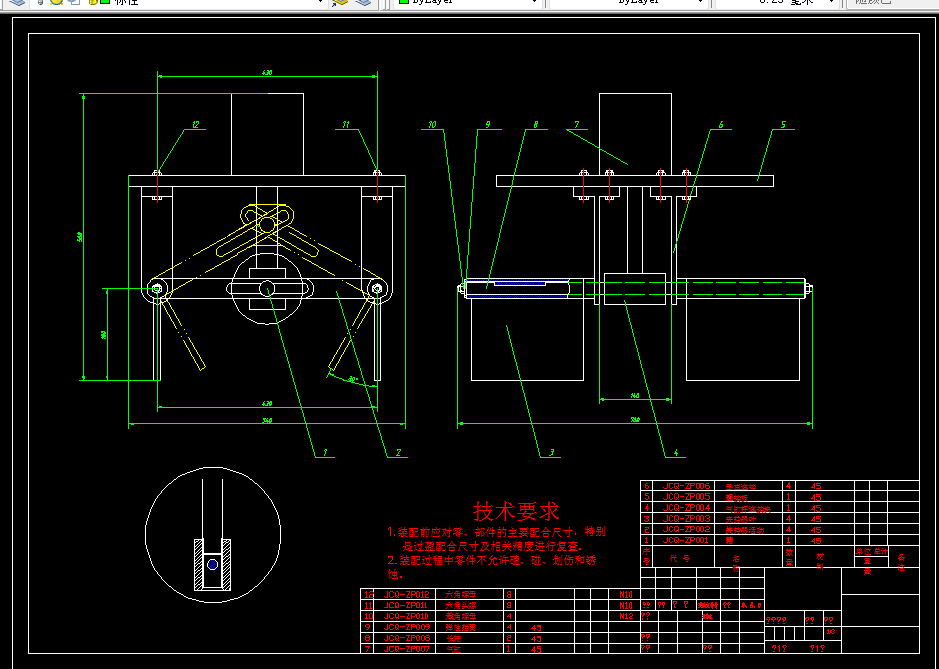

CAD图版本图纸，共7张

摘    要

水泥、化肥、粮食、面粉、饲料、农副产品和矿产品等粉粒状物料大都是采用袋包装运输的，并且这些物料产量巨大，目前我国袋装物料的仓库搬运和装卸运输方式主要是靠肩扛和小车拉，不仅装卸工人的劳动强度大、工作效率低，而且是在粉尘的环境下工作，危害装卸工人的身心健康。由机器人代替人工搬运袋装物料就成为一种合理的选择，即对课题组研究的一台5自由度袋装物料搬运机器人进行了动力学计算的研究，并做了相应的仿真分析。

所完成的主要工作包括，建立了该机器人的等效简化结构的多刚体运动学模型，计算出了该机器人系统的运动学方程及雅可比矩阵，开发出一个形象实用的用户系统。

在此基础上，还运用ADAMS虚拟样机技术对该机器人系统作了考虑重力影响的动力学仿真：即先借助Solidworks的参数化建模功能建立了该5自由度袋装物料搬运机器人的虚拟三维实体模型，并通过ADAMS可以识别的Parasolid格式将该虚拟机器人导入ADAMS平台，再参照机器人实际的几何参数、物理特性以及约束条件，建立了该虚拟5自由度机器人的动力学仿真模型，并在有重力作用下，进行空间轨迹跟踪的仿真，获取了一系列的重要结果，为优化机器人结构和提升控制品质的后续研究工作提供有价值的数据信息。

关键词：袋装物料；搬运机器人；动力学分析；仿真
