M753-玉米籽粒收获脱粒装置设计 下载积分：50　资料编号： M753

作品包括:

说明书1份，共50页，约17000字左右

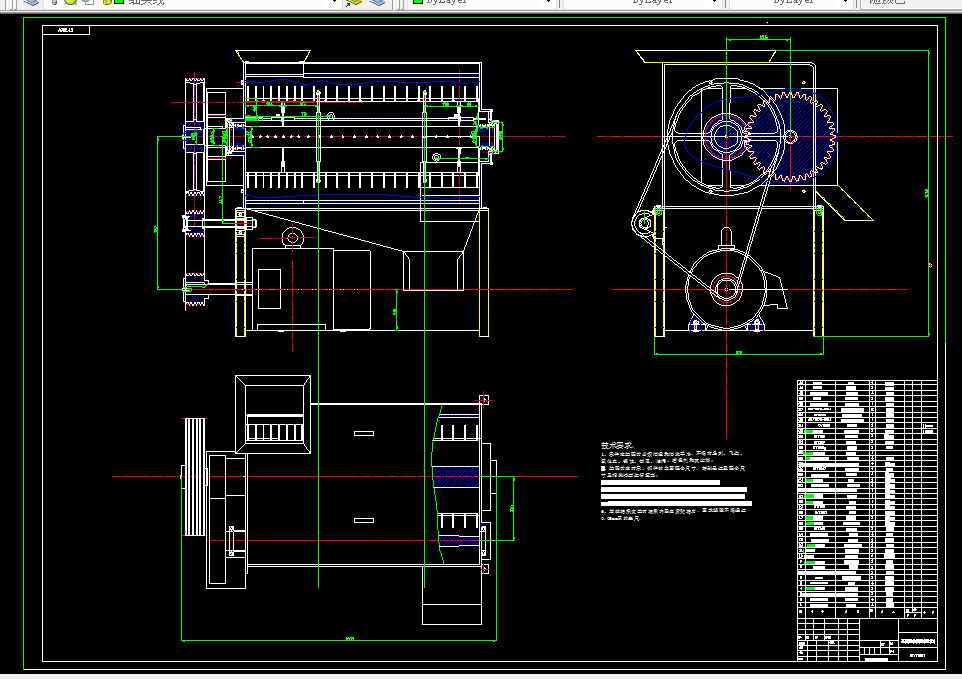

CAD图版本图纸，共18张

摘 要

玉米作为我国第二大农作物，其脱粒效率对玉米产量影响很大。目前国内外已有的大型玉米收获机不适合小型农业生产，大型一体化机器开进农田，会造成土地压实，且玉米的破碎率较高。

针对这一问题，本文已结合挤搓式和差速式脱粒装置的优点，对现有的中小型玉米脱粒装置的滚筒结构进行改进。设计一个主要由入料斗、滚筒、电动机和V带组成的玉米籽粒脱粒收获装置。该设计主要对漏斗和滚筒结构进行设计。工作时人工从入料口投入玉米，使玉米滑入脱粒区。在脱粒区，滚筒上的钉齿对玉米进行挤搓和摩擦，同时滚筒与凹板形成差速，进而完成脱粒。对入料斗进行设计，改进其结构，防止一次性投入过多装置卡死。对脱粒区进行设计时，改变滚筒结构，将钉齿设计为齿板结构，以便于设计伸缩结构，采用齿轮齿条控制，带动螺纹传动，从而实现齿的伸缩控制。

该装置设计的小型玉米脱粒装置，适合于小型农业生产，可以满足对不同直接的玉米脱粒，具有净脱率高、效率高的特点，同时伸缩齿以降低破损率。价格实惠，操作简便，农民愿意接受。

关键词：破损率；挤搓式；挤压；滚筒

目  录

1 绪论 1

1.1 选题的依据及意义 1

1.2 国内外研究现状 1

1.2.1 国外玉米脱粒机发展现状 1

1.2.2 我国玉米脱粒机的发展过程 2

1.2.3 玉米挤搓式原理脱粒装置 2

1.2.4 差速式原理玉米脱粒装置 3

2 技术任务书（RJ） 5

2.1 设计依据 5

2.2 产品的用途及适用范围 5

2.3 主要参数设计 5

2.4主要研究内容与方案 6

3 设计技术说明书 7

3.1 装置的工作原理 7

3.2 电机的设计 7

3.2.1 电动机功率设计 7

3.2.2 电动机的选择 9

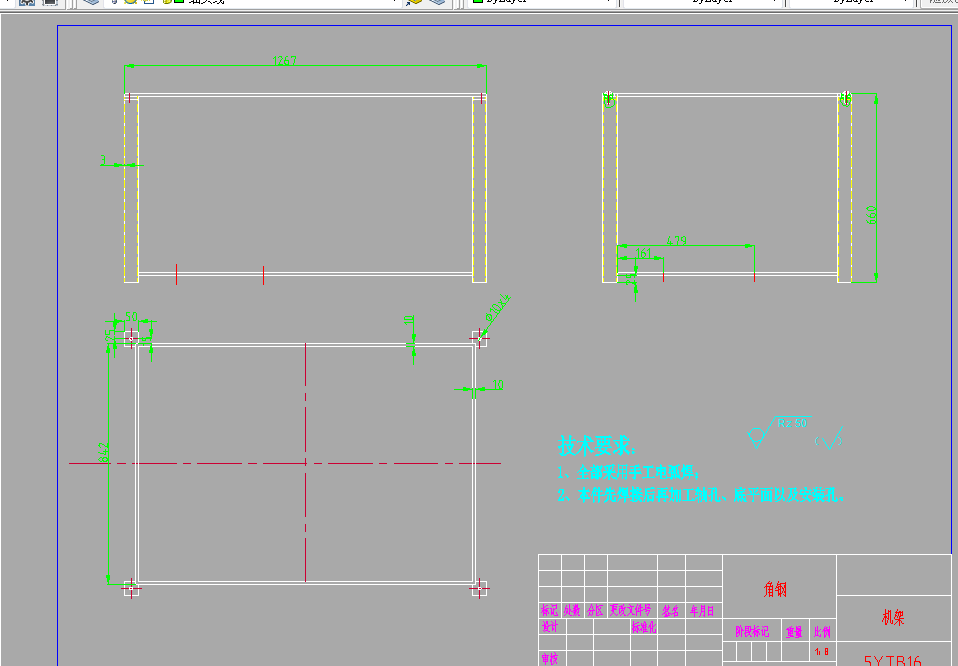

3.3 整机结构的设计 10

3.4 外部结构的设计 11

3.4.1 入料斗的设计 11

3.4.2 出料斗的设计 11

3.4.1 排芯斗的设计 12

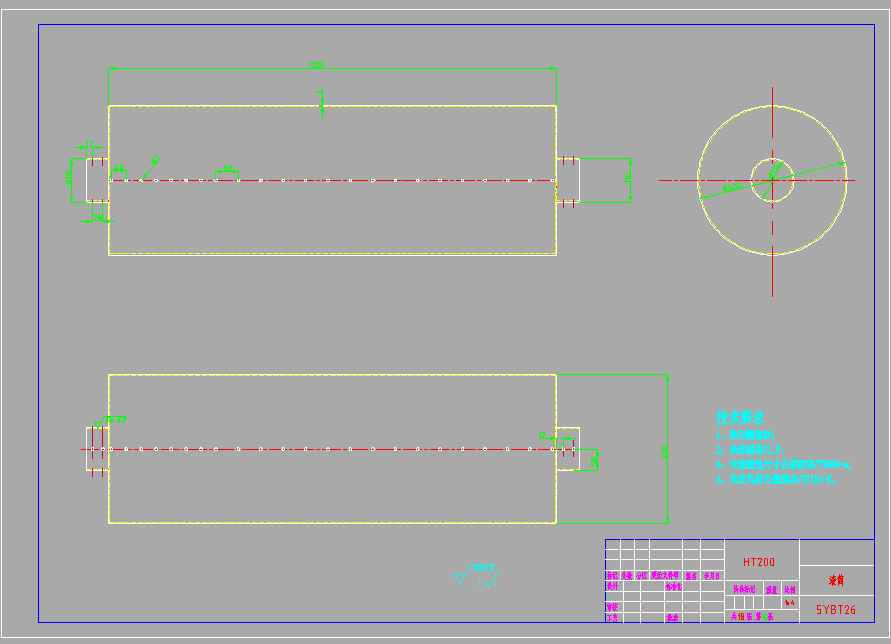

3.5 滚筒的设计 13

3.5.1 滚筒的作用 13

3.5.2 齿板的设计 13

3.5.3 圆柱滚筒的设计 14

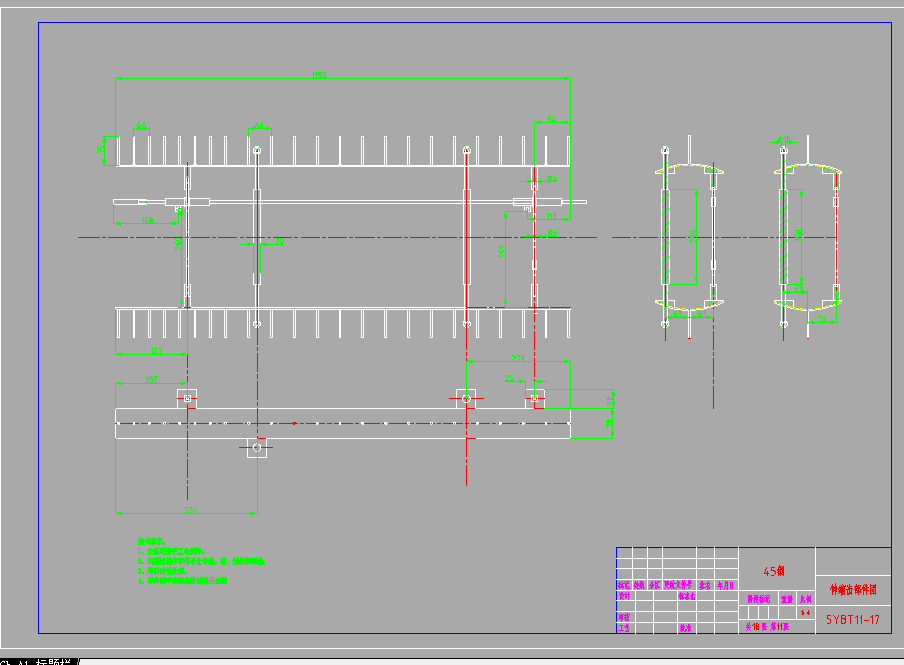

3.6 伸缩结构的设计 14

3.6.1 伸缩结构的作用 14

3.6.2 齿轮齿条的设计 14

3.6.3 伸缩杆的设计 16

3.6.4 齿条轴的设计 17

3.6.5 右端螺纹控制结构 18

3.7 圆锥滚杆的设计 18

3.7.1 圆锥滚杆的作用 18

3.7.2 圆锥滚杆的尺寸设计 18

3.8 小齿轮传动部分的设计 19

3.8.1 齿轮设计的作用 19

3.8.2 主动轮的设计 19

3.8.3 从动轮的设计 20

3.9 V带传动部分的设计 22

3.9.1 V带的作用 22

3.9.2 V带型号的选择 23

3.9.3 主动轮的设计 23

3.9.4 从动轮的设计 23

3.9.5 V带长度的设计 24

3.9.6 带的参数设计 25

3.9.7 主动轮结构的设计 26

3.9.8 从动轮的结构设计 28

3.10 滚筒阶梯轴的设计 29

3.10.1 轴的基准直径的设计 29

3.10.2 阶梯轴的强度校核 31

3.11 圆锥滚杠轴的设计 35

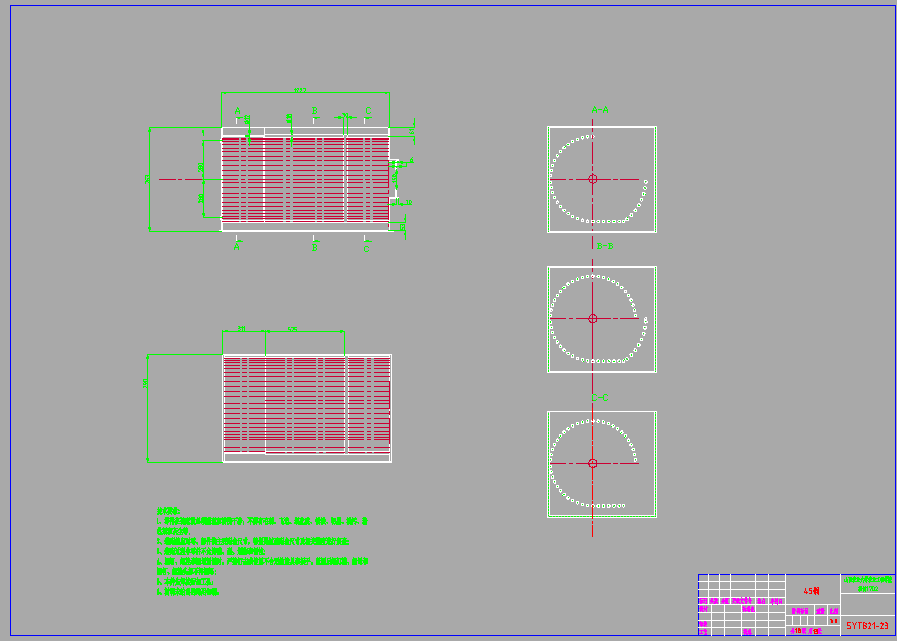

3.12 凹板的设计 35

3.12.1 凹凸板的作用 35

3.12.2 凹板的选择 36

3.12.3 凹板的尺寸设计 36

3.13 轴承的选择 37

3.14 脱粒仓的设计 37

3.14.1 脱粒仓的作用 37

3.14.2 脱粒仓的结构尺寸 37

4 使用说明书 39

4.1 操作说明 39

4.2 注意事项 39

5 标准化审查报告 40

结  论 41

参 考 文 献 42

致 谢 44
