营养钵制钵机的设计

摘要：以前老式的制钵机体积庞大，结构复杂，制作成本高，效率比较低。我的设计以老式的制钵机为源头对其进行分析与改进。该机器每小时能生产2500个营养钵，制作出来的营养钵可以用于农作物的育秧以及移植。选用功率为1.1千瓦的电动机作为动力源，可以满足在农村或农场使用，不必担心电压不足的问题。本文重点对制钵机的传动系统和执行机构进行详细的分析与设计，对各个零部件认真的做了结构尺寸设计，并且受力较大的零部件进行了强度校核。包括了齿轮、皮带轮、轴等零件的校核。在设计时灵活使用标准件，大大缩短了设计的工作量并且在设计和制作时也能节约大量时间以及成本。本文的主要涉及内容包括：方案的确定、电动机的选择、各轴的转速及功率计算、皮带及齿轮的设计与计算还有轴的直径以及齿轮的尺寸设计计算。最终绘制出零件图与装配图。

关键词：制钵机；营养钵；传动系统

目  录

1 绪论 1

1.1 选题的目的和意义 1

1.2本课题在国内外的研究状况 1

1.3 课题研究的内容 2

2 营养钵制钵机的用途和设计要求 2

2.1用途 2

2.2设计要求 2

3 方案确定 3

3.1工艺分析 3

3.1.1手工制作的工艺 3

3.1.2各运动机构的分析 5

3.1.3运动机构的确定 6

3.2轮盘的方案讨论 7

3.3拟定机器的工作原理图 8

3.4绘制运动循环图 8

4 运动设计与动力计算 9

4.1  电动机的确定 9

4.1.1电动机的功率计算 9

4.1.2确定电动机 10

4.2确定各传动机构的传动比 11

4.3计算各轴的转速和功率 12

5结构设计 14

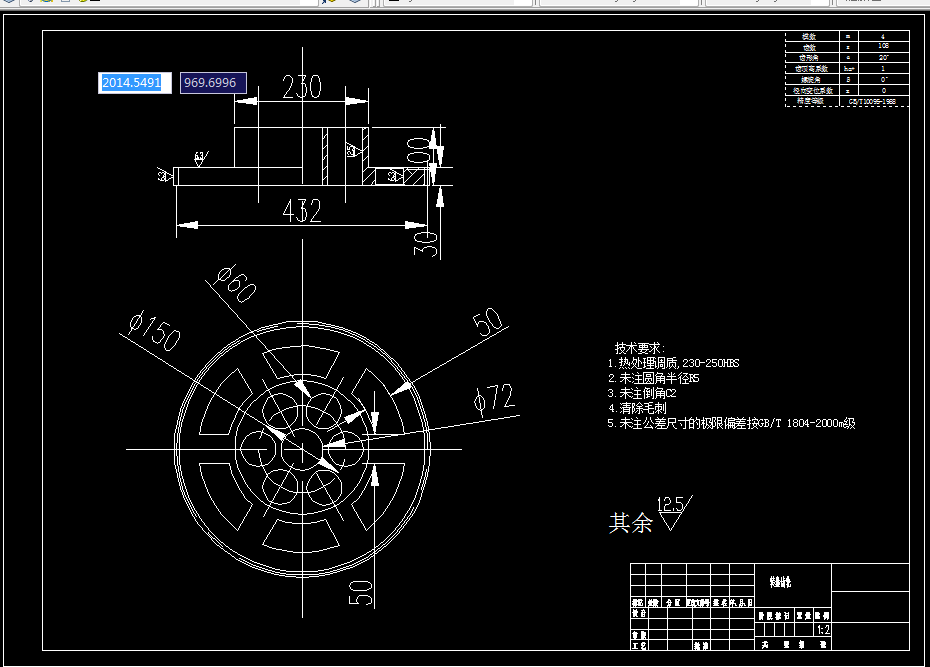

5.1模孔转盘的结构和尺寸 14

5.2转盘齿轮的结构和尺寸 14

5.3曲柄滑块机构的结构尺寸 15

5.4锥齿轮的结构尺寸 18

5.5直齿圆柱齿轮的结构和尺寸 20

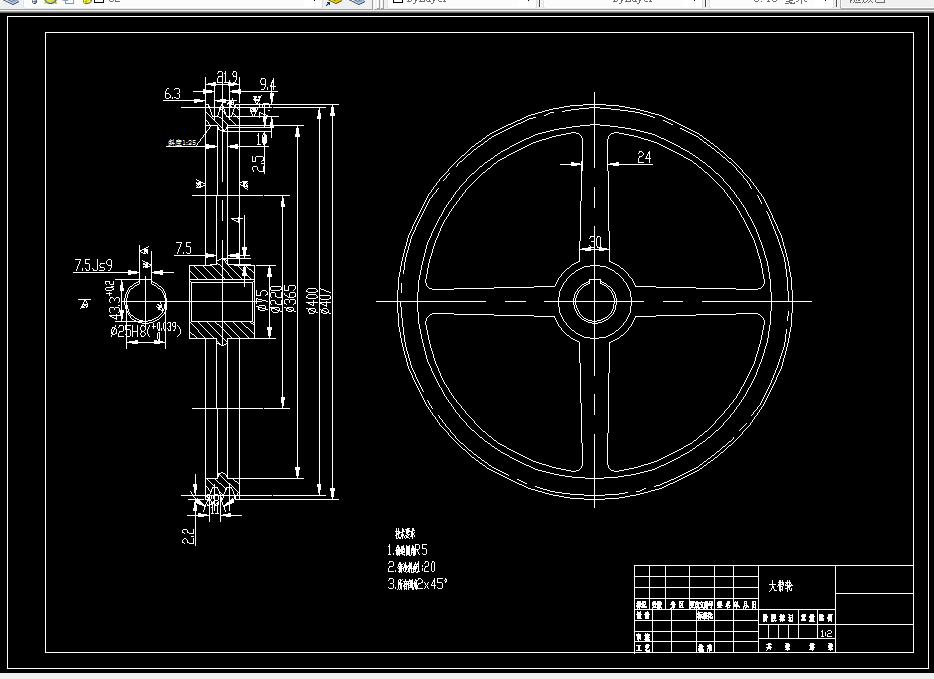

5.6带轮的结构和尺寸 20

5.7 轴的结构设计 23

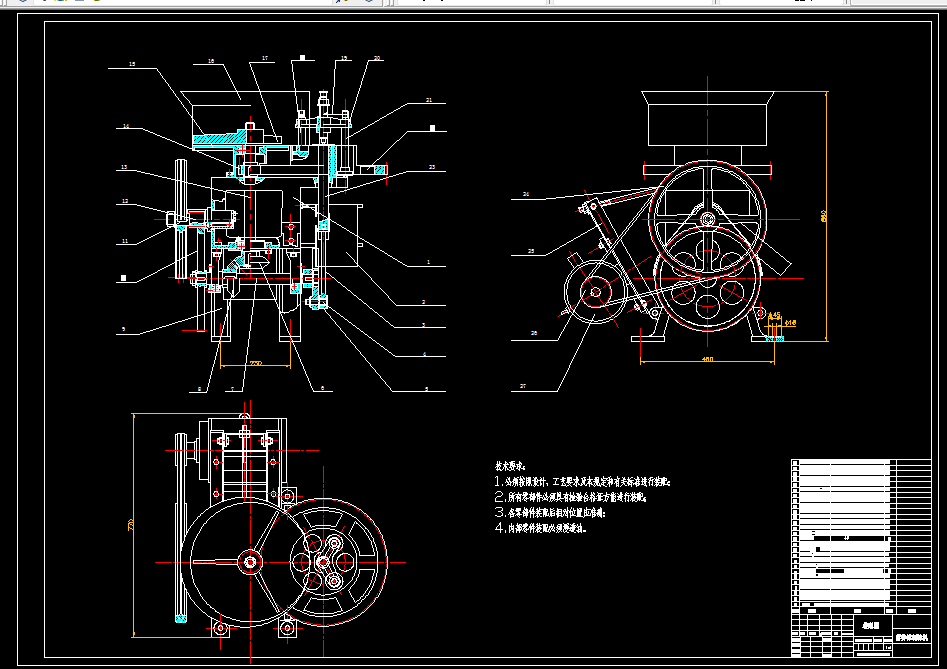

5.8总装配图 24

6主要零件的强度校核 25

6.1转盘齿轮（齿轮5、齿轮6）的强度校核 25

总 结 26

参考文献 27

致 谢 28
