M871-木料切割机设计 下载积分：150　资料编号： M871

作品包括:

说明书1份，共33页，约15000字左右

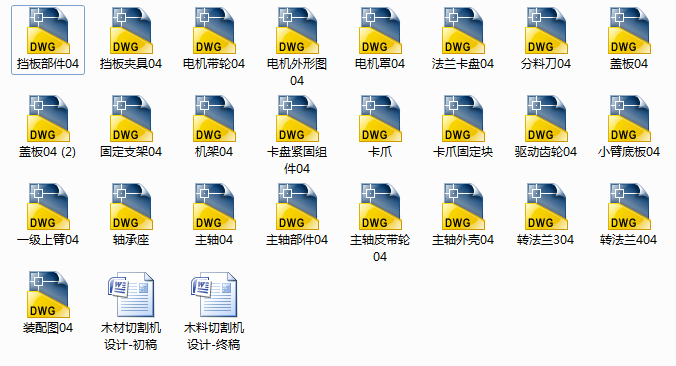

CAD版本本图纸，共25张

摘  要

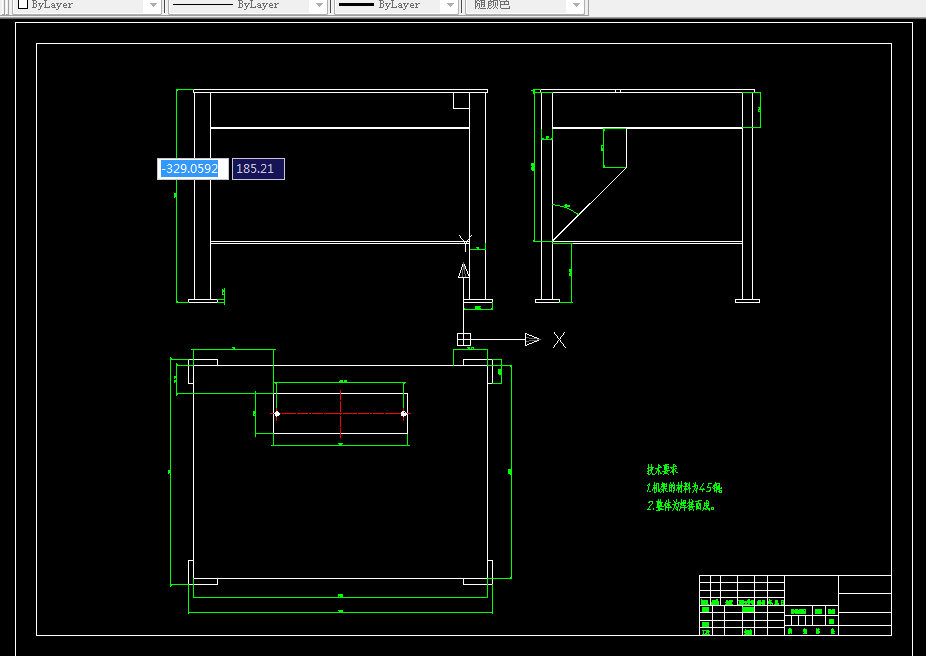

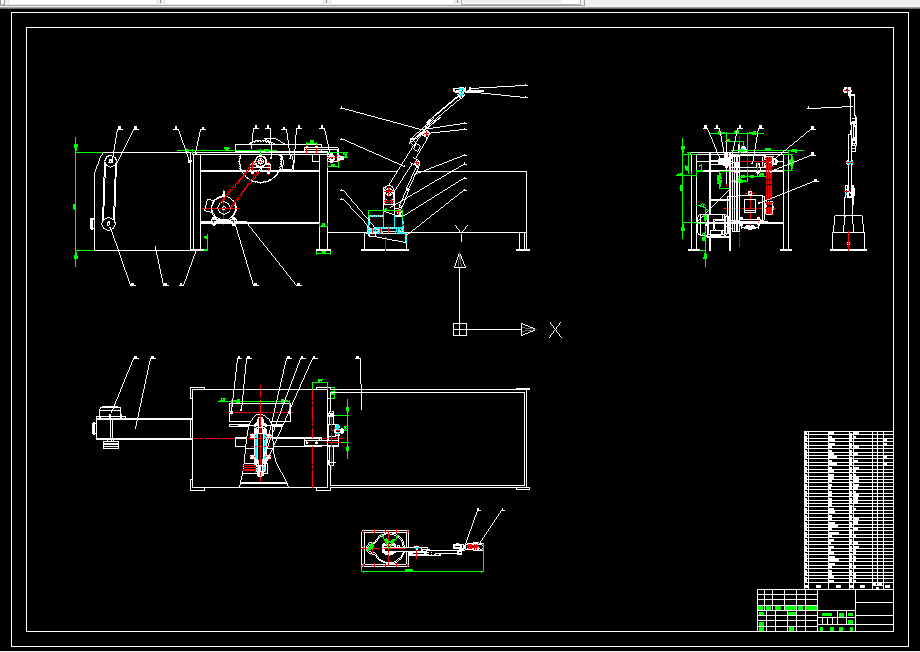

木工机械是在家具和建材及装修行业内非常重要的基础性步骤，木材切割机是以木材加工过程为主要工序的重要工具，在各种木材加工厂随处可见。本课题就是设计一台木材切割机，用来进行木材的粗加工过程中的切割。该圆盘锯机主要由机架、工作台、锯轴、切削刀片、导尺、传动机构和安全装置等结构组成。本文通过比较，最终的设计方案针对木材切割机的结构特点进行设计，确定单侧皮带轮传动的运动方式。然后圆盘锯主轴的截面特性，并对主轴和支架的强度、刚度进行了校核验算。以保证所设计的木材切割机满足使用要求。

关键词：木材切割;锯片;主轴;机架

 目    录

1绪论 3

1.1木材加工综述 3

1.2国内外发展现状 4

1.3课题分析 7

1.3.1设计内容及要求 7

1.3.2研究方法 7

1.4完成方法和技术路线 7

2方案拟定 8

2.1拟定整体方案 8

2.2机械部件方案拟定 12

2.3控制系统方案拟定 15

3带传动设计计算 16

3.1电机的选择和计算 16

3.2带传动设计 18

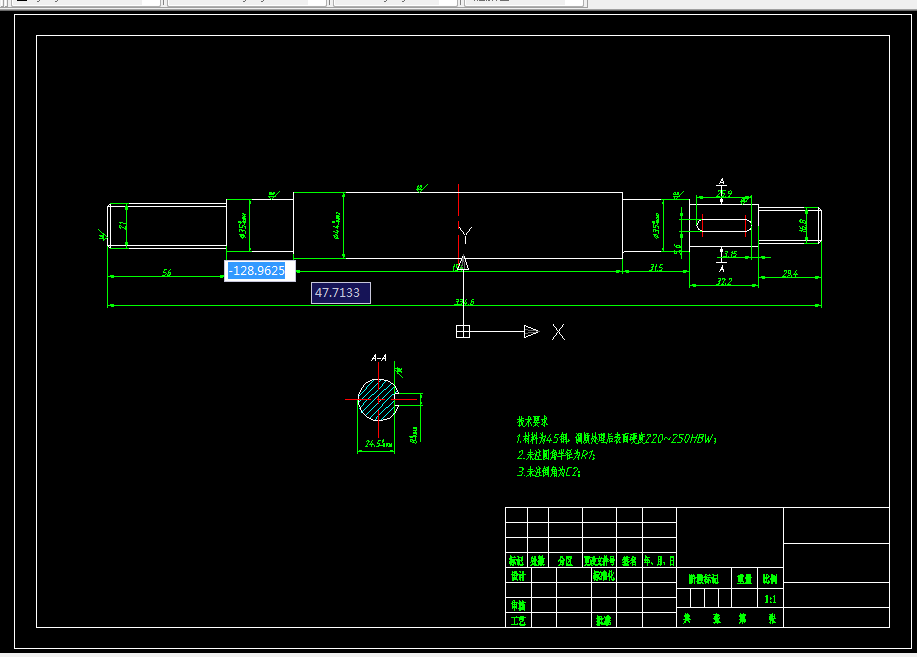

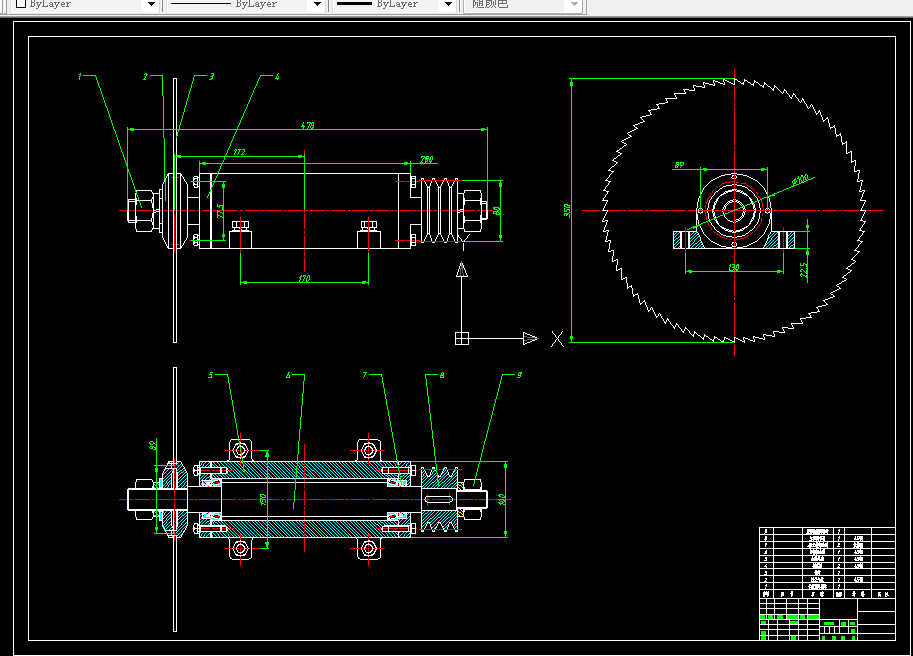

4 木材切割机主轴设计 20

4.1材料选择 21

4.2轴的结构设计 21

4.3轴的强度校核 21

4.4轴的刚度校核 24

5轴承选择与校核 24

5.1轴承的选择 24

5.2轴承的校核 25

6附件选择 25

6.1键的选择 25

6.2润滑与密封 25

6.2.1轴承的润滑 25

6.2.2轴承密封的选择 25

7.操作规程 25

总结 27

设计心得 28

致谢 30

参考文献 31
