M889-家用全自动洗衣机传动系统的分析与设计 下载积分：50　资料编号： M889

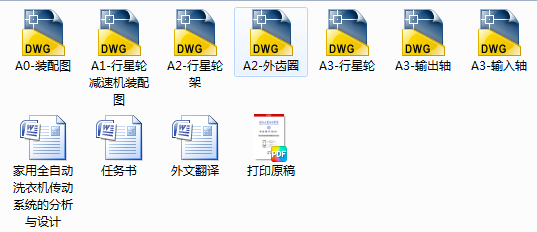

作品包括:

说明书1份，共53页，约18000字左右

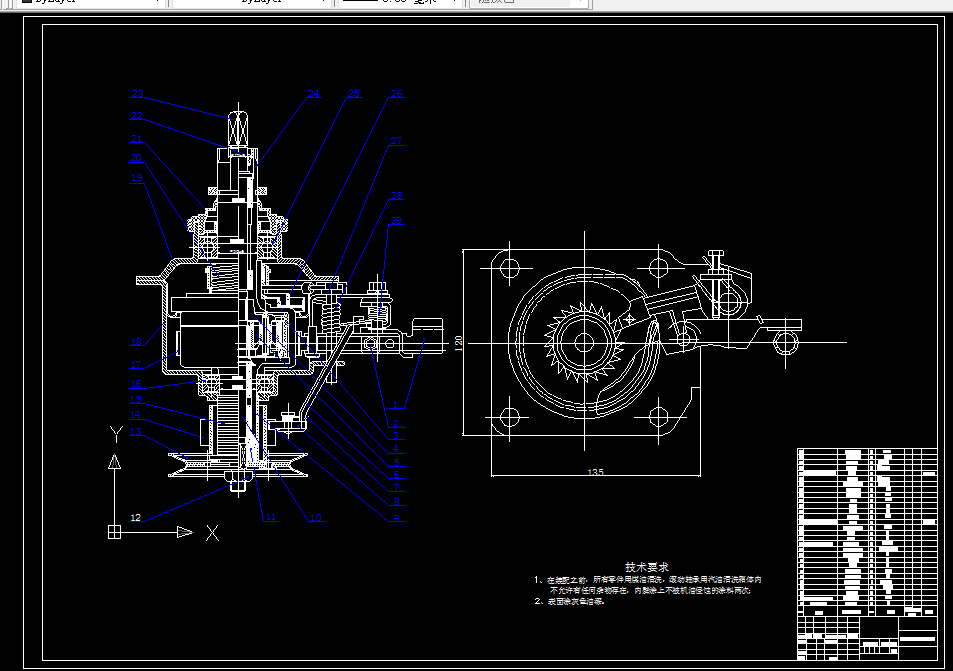

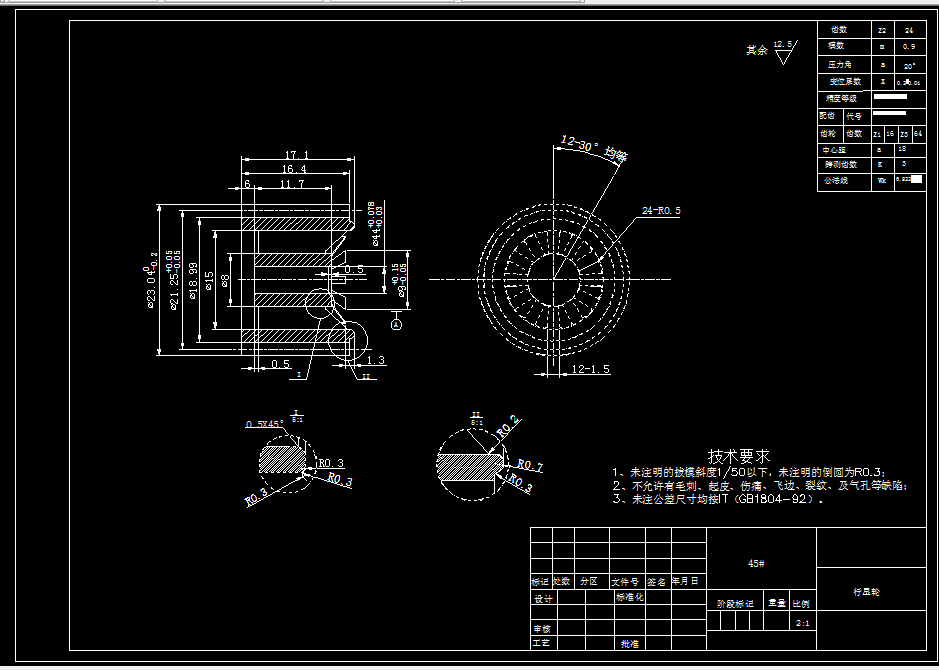

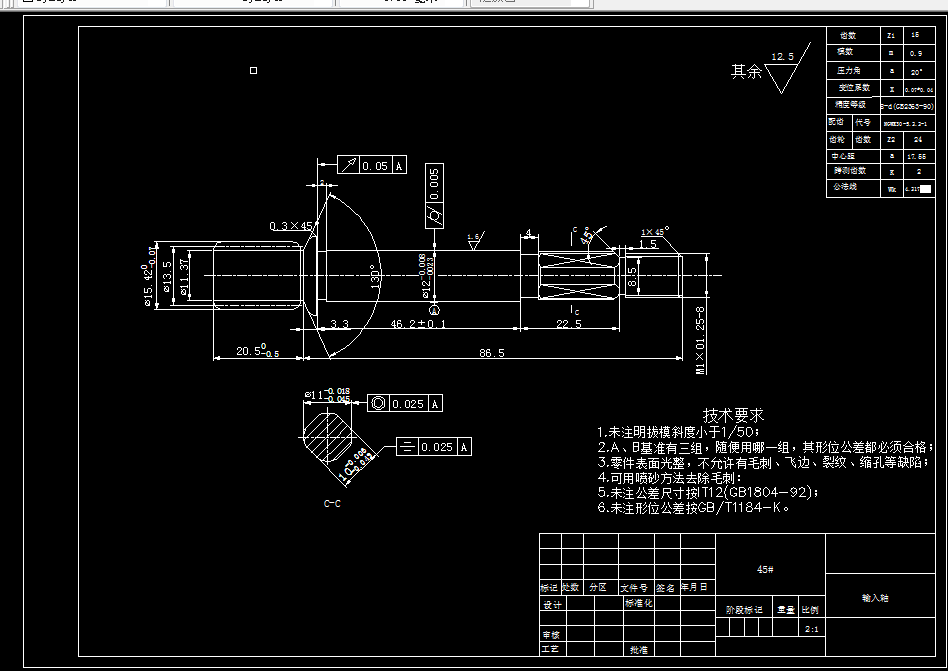

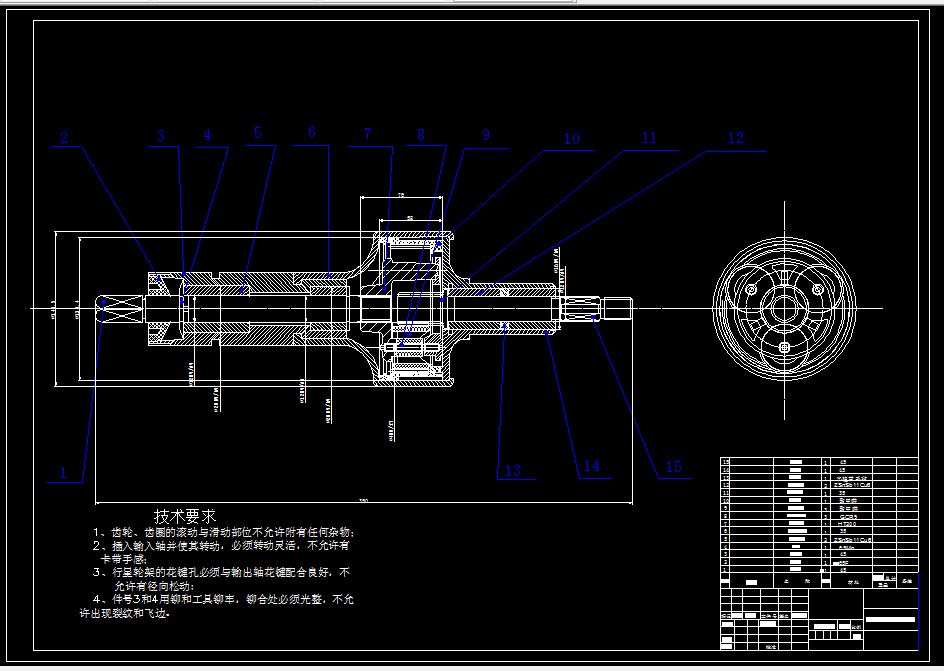

CAD版本本图纸，共7张

摘 要

随着社会经济的发展和科学技术水平的提高，洗衣机已经是人们日常生活中不可缺少的家用电器，它的发明和应用使人们的洗衣工作变得省时又省力，很好地缓解了人们在家务劳动方面的压力。而随着人们对生活质量的不断追求，普通的洗衣机已经不能满足部分人的需求，家用电器逐渐走向全自动化和智能化。所以研究多功能的全自动洗衣机具有重大的意义。

由于我国洗衣机起步晚，在技术方面存在问题，不可避免的在现有洗衣机型中存在噪声大，漏电和漏水等弊病，在质量方面与国外存在一定的差距。所以现在内资品牌正立足技术升级，也开始重视高端产品研发，洗衣机的技术革命正在国内愈演愈烈。

全自动波轮式洗衣机在我国洗衣机市场上占据着主要地位，拥有着水位智能控制，洗涤、脱水一体化。全自动洗衣机主要由洗涤、脱水系统，进排水系统、机械传动系统、电气控制系统、支承机构等 5 大部分组成。此次设计主要是对全自动波轮式洗衣机的机械传动系统进行了设计，传动系统主要由电动机、减速离合器组成。一台洗衣机通过电动机要进行洗涤和脱水两种不同的工作状态，这主要是由洗衣机的传动系统来完成的。全自动波轮式洗衣机的传动系统的设计计算内容较多，但大多数零部件选用无需进行设计，设计内容主要有：方案设计、电动机选用、带传动设计、行星减速器设计等。其中，行星减速器设计为此次设计的重点部分，针对它进行了详细的计算和校核。

关键词:全自动洗衣机；行星减速器；传动系统；离合器

目 录

摘 要 I

ABSTRACT II

第 1 章 绪论 1

1.1 概述 1

1.2 国内外相关技术与产品的应用现状和发展趋势 1

1.3 全自动波轮式洗衣机传动系统设计的目的和意义 2

第 2 章 全自动波轮式洗衣机设计方案总体分析 4

2.1 全自动波轮式洗衣机的组成 4

2.2 全自动波轮式洗衣机工作原理 4

第 3 章 传动系统的工作原理及其结构 6

3.1 传动系统的工作原理 6

3.2 电动机的选择及技术参数 6

3.3 减速离合器的结构和工作原理 7

3.3.1 减速离合器的基本结构 7

3.3.2 减速离合器的结构和工作原理 12

3.3.3 内桶跟转现象的解决 15

第 4 章 机械传动系统设计 17

4.1 传动方案拟定 17

4.2 基本参数的选择 18

4.3 V 带轮传动设计 18

4.3.1 带轮动设计计算 18

4.3.2 带轮的结构设计 25

4.4 行星减速器设计 25

4.4.1 行星齿轮传动设计 25

4.4.1.1 行星齿轮传动的传动比和效率计算 25

4.4.1.2 行星齿轮传动的配齿计算 26

4.4.1.3 行星齿轮传动的几何尺寸和啮合参数计算 28

4.4.1.4 行星齿轮传动强度计算及校核 31

4.4.1.5 行星齿轮传动的受力分析 35

4.4.1.6 行星齿轮传动的均载机构及浮动量 38

4.4.1.7 轮间载荷分布均匀的措施 38

4.4.2 行星轮架与输出轴间齿轮传动的设计 39

4.4.2.1 轮材料及精度等级 39

4.4.2.2 按齿面接触疲劳强度设计 39

4.4.2.3 按齿根弯曲疲劳强度计算 40

4.4.2.4 主要尺寸计算 41

4.4.2.5 验算齿轮的圆周速度 v 41

4.4.3 行星轮系减速器齿轮输入输出轴的设计 41

4.4.3.1 减速器输入轴的设计 41

4.4.4.2 行星轮系减速器齿轮输出轴的设计 44

总 结 47

致 谢 50

参考文献 51
