M894-单绳缠绕式矿井提升机的结构设计 下载积分：50　资料编号： M894

作品包括:

说明书1份，共38页，约14000字左右

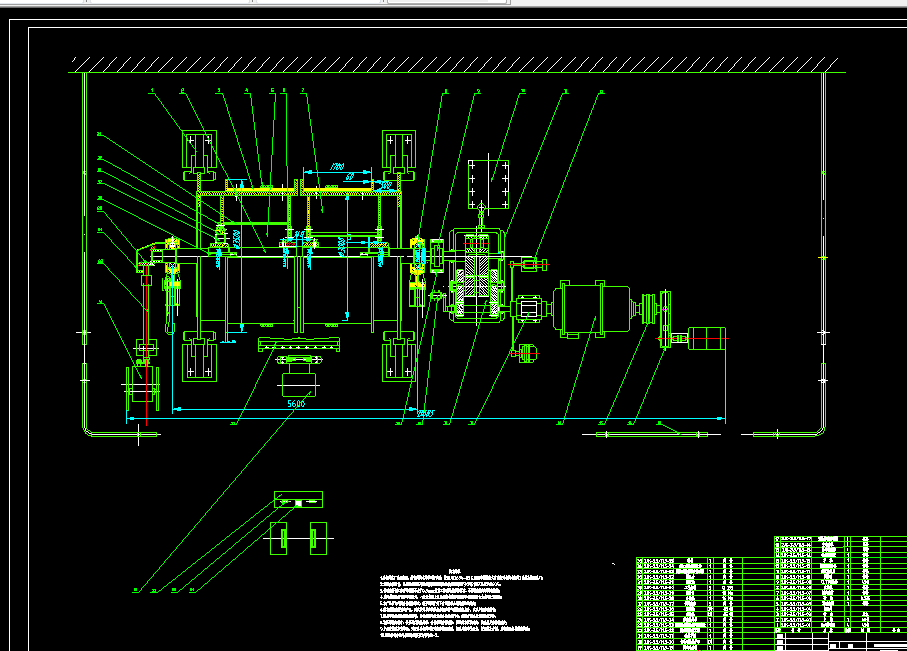

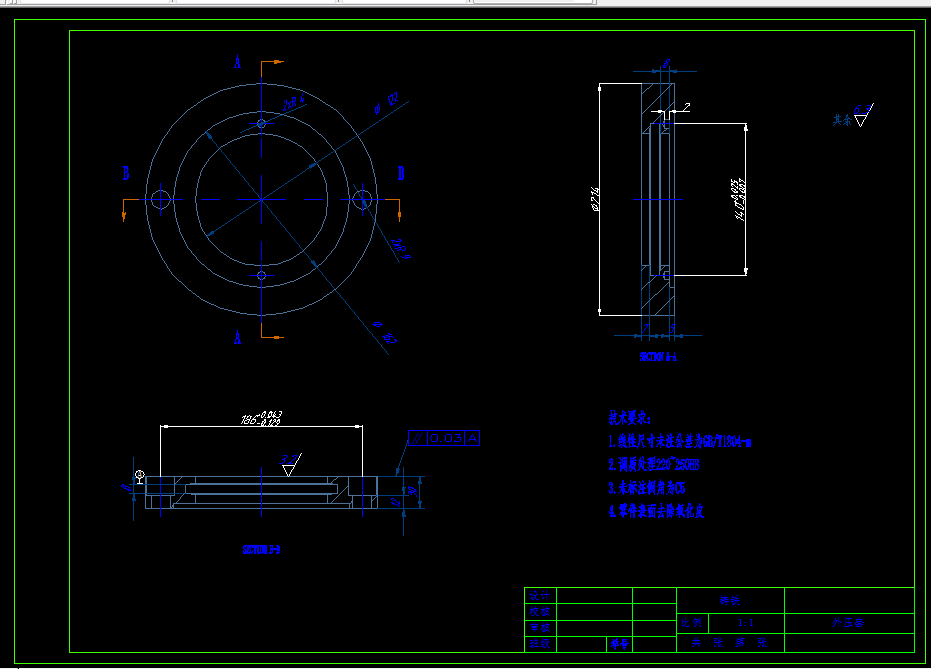

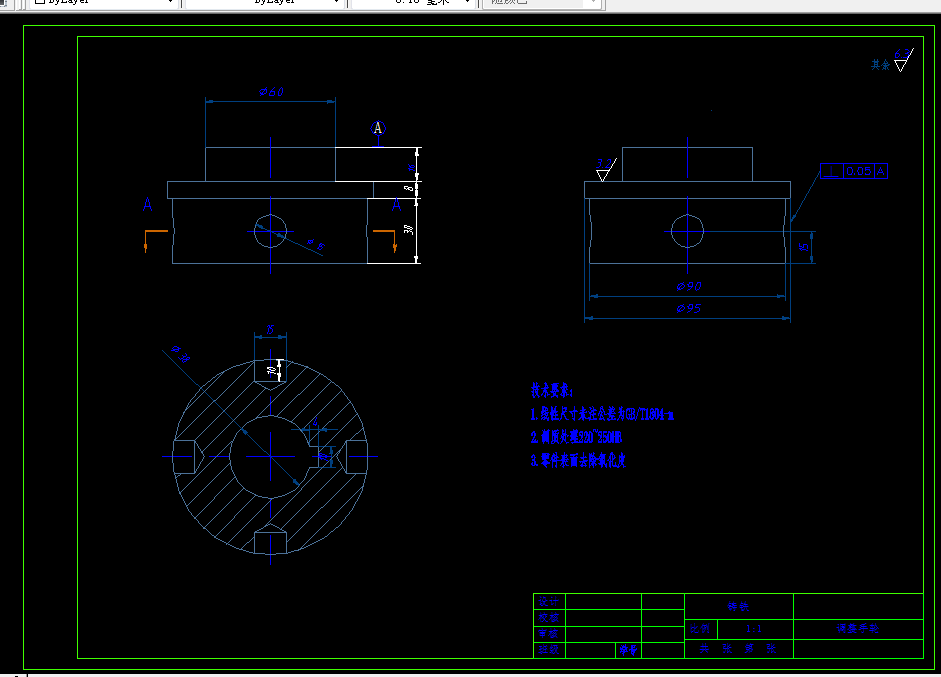

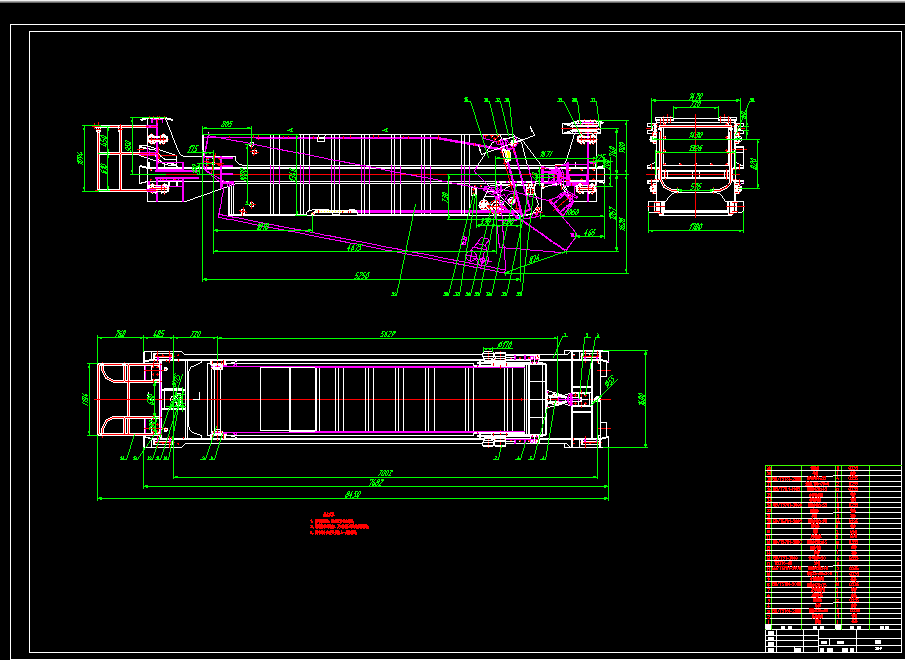

CAD版本本图纸，共6张

摘  要

矿井提升机，是一种大型起重机械设备。这种机械设备是由电动机驱动的，钢丝绳被驱动，使箕斗在井筒里上升和下降，从而完成输送任务。矿井提升机的雏形是提水工具，后来经过一步步的发展和完善才形成现有的矿井提升机。现有的矿井提升机有诸多优点：例如一次性提升容量越来越大大，提升速度越来越快，安全性能越来越高，并且越来越智能化。

本次题目要求是为某煤矿设计出经济合理的提升设备。通过某煤矿主井的井深和年产量这两个数据，根据相应的经验计算公式，计算出提升容器的规格即箕斗的大小；另外通过提升容器的大小，计算出相应的提升钢丝绳所需达到的某些参数，选出相应提升钢丝绳的规格；接着计算提升机卷筒的直径，选出相应的提升机的型号，再接着确定天轮和电机的型号，最后对所选的提升设备进行总的核算和校验，确定起重提升设备符合某煤矿的要求，合理、安全、经济。

关键词: 提升设备；提升机；钢丝绳；箕斗

目  录

1 绪论 1

1.1设计要求 1

1.2矿井提升设备的发展过程 1

2煤矿箕斗提升系统的结构 2

3箕斗的选择设计 4

3.1 箕斗的选择原则 4

3.2 箕斗的选择计算 4

3.2.1总的提升高度 4

3.2.2经济提升速度 4

3.2.3估算箕斗循环一次的提升时间 5

3.2.4一个小时箕斗提升重量的估算 5

3.2.5一个小时箕斗提升次数的估算 5

3.2.6箕斗一次合理的估算提升量 5

3.3 章末小结 6

4提升钢丝绳 7

4.1提升钢丝绳的结构、分类和选用 7

4.1.1结构介绍 7

4.1.2钢丝绳的分类 7

4.1.3选用原则 8

4.2提升钢丝绳的选择计算 8

4.2.1提升钢丝绳的安全系数 8

4.2.2提升钢丝绳的选择计算 8

4.3提升钢丝绳的维护和试验 10

4.4章末小结 10

5矿井提升机确定 11

5.1缠绕式提升机 11

5.2提升机的选型 11

5.2.1 提升机卷筒直径 11

5.2.2提升机卷筒宽度计算 12

5.2.3提升机强度验算 12

5.3 确定提升系统天轮的型号 13

5.4确定提升系统电动机的型号 13

5.5章末小结 14

6提升机与井筒相对位置 16

6.1计算井架高度Hj 16

6.2卷筒中心到井筒里面的钢丝绳之间的水平距离 17

6.3 钢丝绳弦长 17

6.4 钢丝绳的内偏角和外偏角 17

6.5 钢丝绳的下出绳角 19

6.6 章末小结 19

7运动学和动力学的分析计算 20

7.1 运动学分析计算 20

7.1.1 提升系统的变位质量 20

7.1.2主加速度 的选择和计算 21

7.1.3主减速度 的选择和计算 21

7.1.4速度图相应各个参数的计算 22

7.2动力学的分析计算 23

7.3系统提升能力的计算 26

1.系统年实际提升能力的计算： 26

2.每小时的最大提升量的计算： 26

3.提升能力富裕系数的计算： 26

7.4章末小结 26

8 电动机功率的验算 27

8.1等效时间Td的计算 27

8.2等效力Fd的计算 27

8.3等效功率Pd的计算 27

8.4电动机功率的验算 27

8.5章末小结 28

9 提升设备电耗和效率的计算 29

9.1提升设备电耗的计算 29

9.2提升设备效率的计算 29

9.3章末小结 29

结论 30

参考文献 31

致谢 32
