M912-塑料瓶自动封口机设计[含SW三维图] 下载积分：150　资料编号： M912

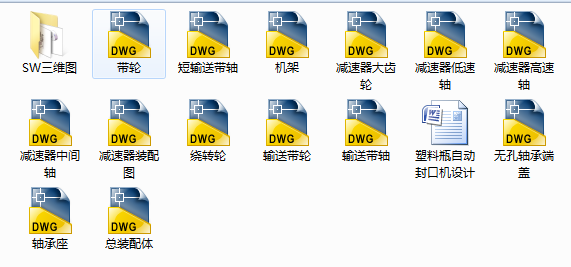

作品包括:

说明书1份，共22页，约9200字左右

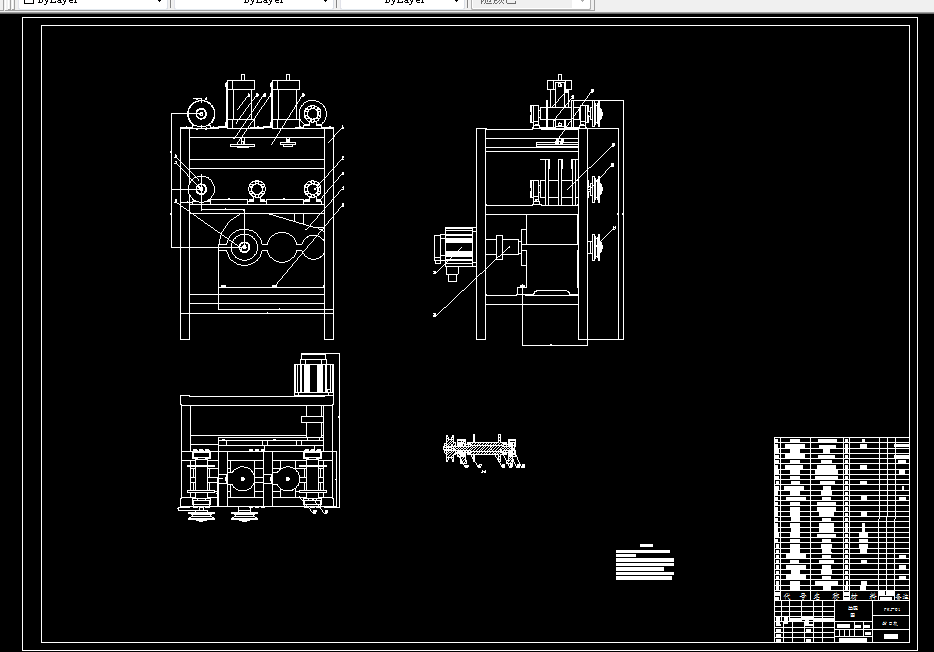

CAD版本本图纸，共14张

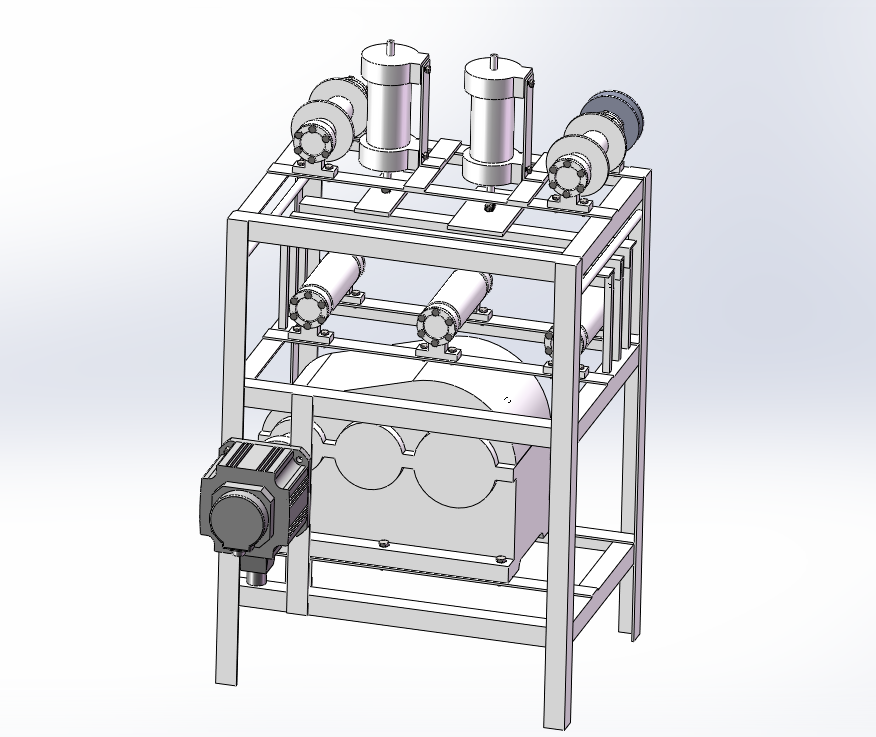

SW三维图一份

摘要

塑料瓶自动封口机是一台用于饮料或化工产品的塑料瓶自动封口设备，包括驱动装置，封口装置，封口膜退绕卷取装置以及切膜装置。驱动装置采用伺服电动机进行驱动，伺服电动机通过联轴器与减速器进行连接，减速器通过带传动连接传动带，塑料瓶置于传送带上，通过伺服电动机控制塑料瓶在封口工位、切膜工位停止；封口装置采用气缸控制，热封口器采用采用电能进行加热，通过温控开关进行温度控制，通过热封口板与瓶口的压合进行热封。封口膜退绕卷取装置包括封口膜退绕装置和封口膜卷取装置，封口膜退绕装置通过滚动轴承固定在机架上，封口膜卷取装置通过带传动与伺服电动机连接，通过伺服电动机控制封口膜有时序的转停进行退绕卷取动作，即在进行切膜、封口工序是停止转动，在该工序的间隔时间进行退绕卷操作，从而保证进行切膜、封口工序时热封口膜处于正确位置；切膜装置采用热切膜，有电能进行加热，温度控制器进行温度控制，将热封膜进行切割。

工作时，当塑料瓶进入工作空间后，塑料瓶在传送皮带摩擦力的作用下前进。当塑料瓶输送到至封口工位时，伺服电动机将停止转动，塑料瓶停在封口工序位，封口装置进行完封口工序以后，伺服电动机将继续转动，将塑料瓶传动到切膜工序位置，伺服电动机停止转动，气缸控制切膜压板下压，进行切膜工序，切膜完成以后，伺服电动机控制传送带继续转动，将塑料瓶输送到下一工序，同时，封口膜退绕卷取装在伺服电动机控制下进行退绕转运动，退绕到指定位置以后，伺服电动机停止。

该塑料瓶自动封口机方案，封口平稳、经济、快速。这次设计的塑料瓶自动封口机，可以应用于工厂流水线进行大规模的生产，提高工厂的生产效率。

    关键词：封口机；切膜；热封口

目录

摘要 I

Abstract II

目录 1

第一章  绪论 2

1.1 塑料瓶自动封口机课题背景 2

1.2  塑料瓶自动封口机的作用 2

1.3  封口机械的发展状况 3

1.3.1  国外封口机械的发展状况 3

1.3.2  国内封口机械的发展状况 3

第二章  总体方案的设计 5

2.1  毕业设计任务书及设计参数 5

2.1.1  技术参数 5

2.1.2  设计目的 5

2.1.3  设计的内容 5

2.1.4  设计任务 5

2.1.5  基本要求 5

2.2各装置方案的确定 6

2.2.1 驱动装置方案 6

2.2.2封口装置 6

2.2.3封口膜退绕卷取装置 7

2.2.3切膜装置 8

第三章 电机的选择 9

3.1 电动机的选取 9

第四章 工作能力分析计算 12

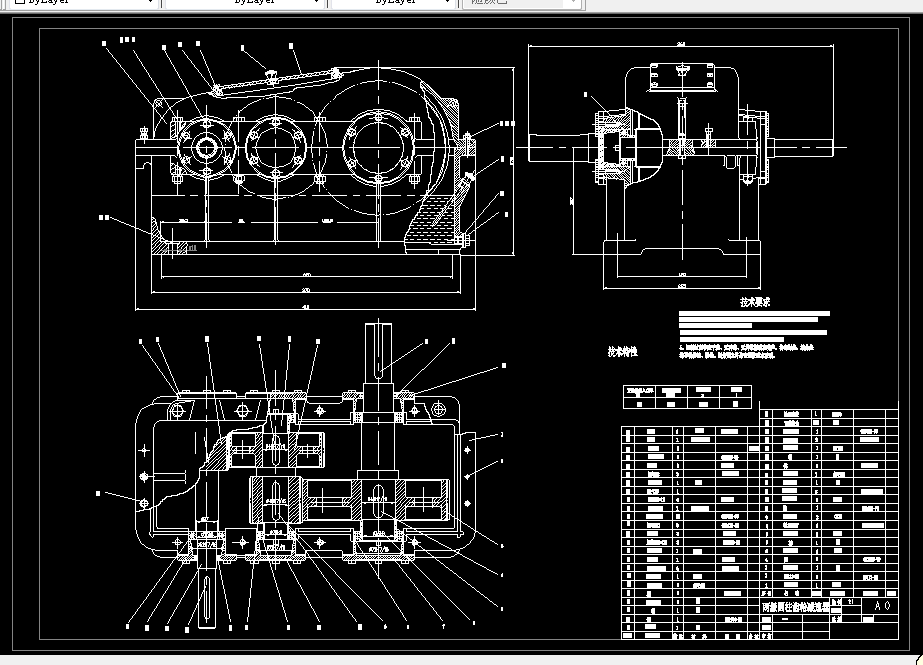

4.1  键的设计及强度校核 12

4.2  轴的设计及强度校核 12

4.3  轴承的选择及校核 16

参考文献 18

致  谢 19
