M923-Φ400mm数控车床总体设计及横向进给设计 下载积分：50　资料编号： M923

作品包括:

说明书1份，共36页，约16000字左右

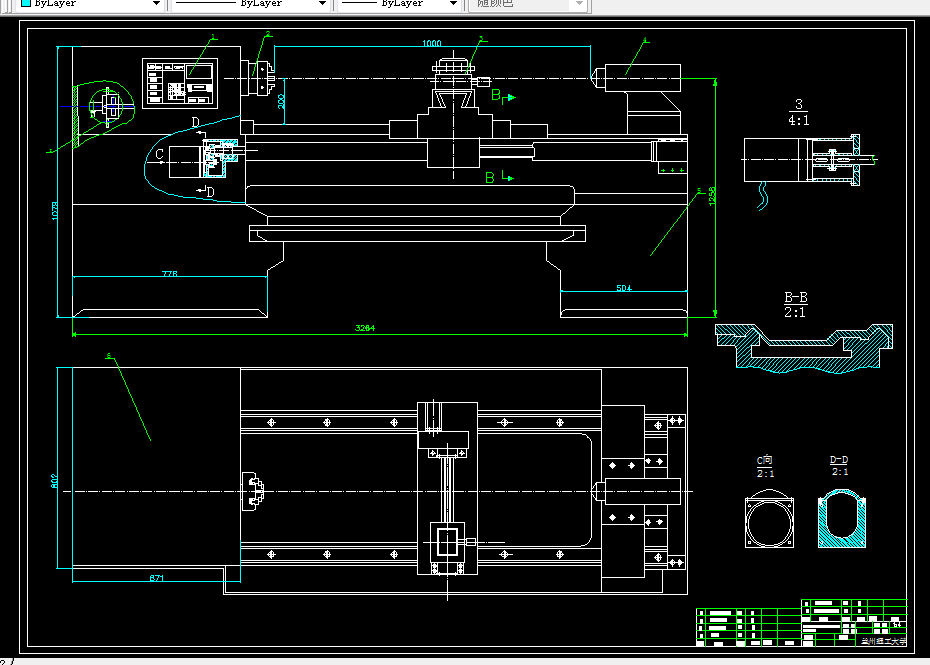

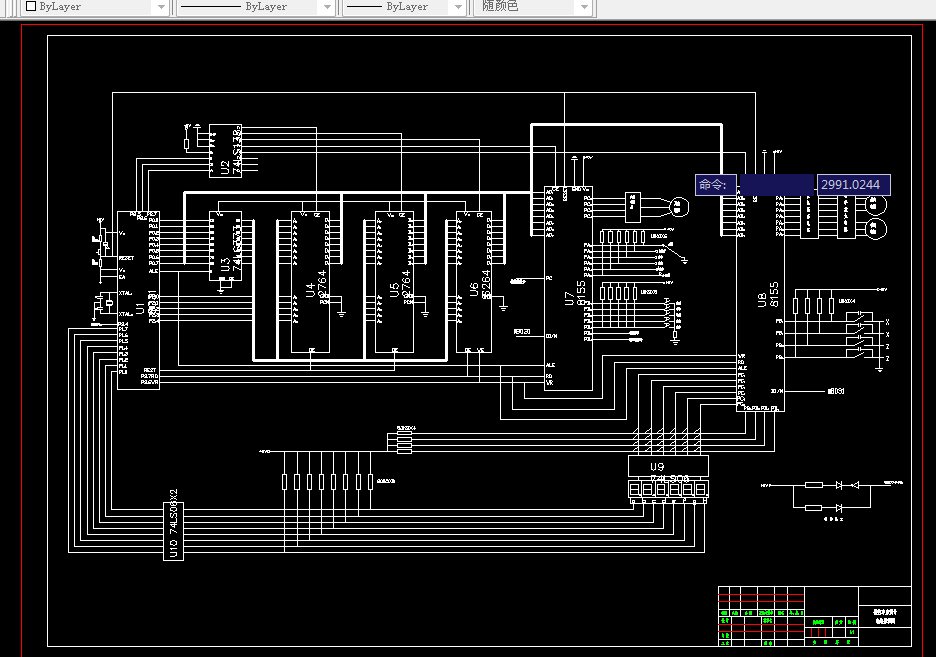

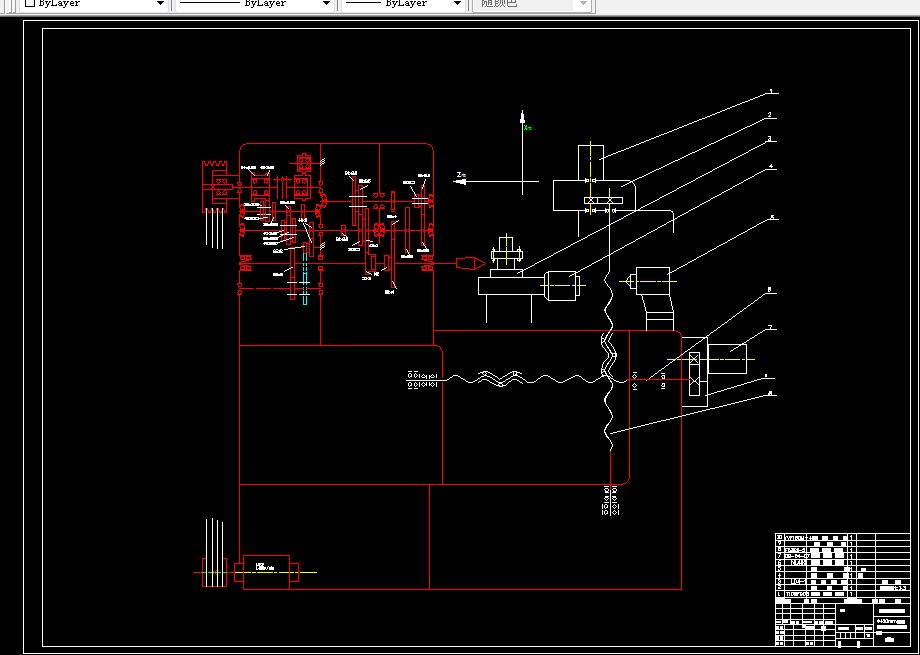

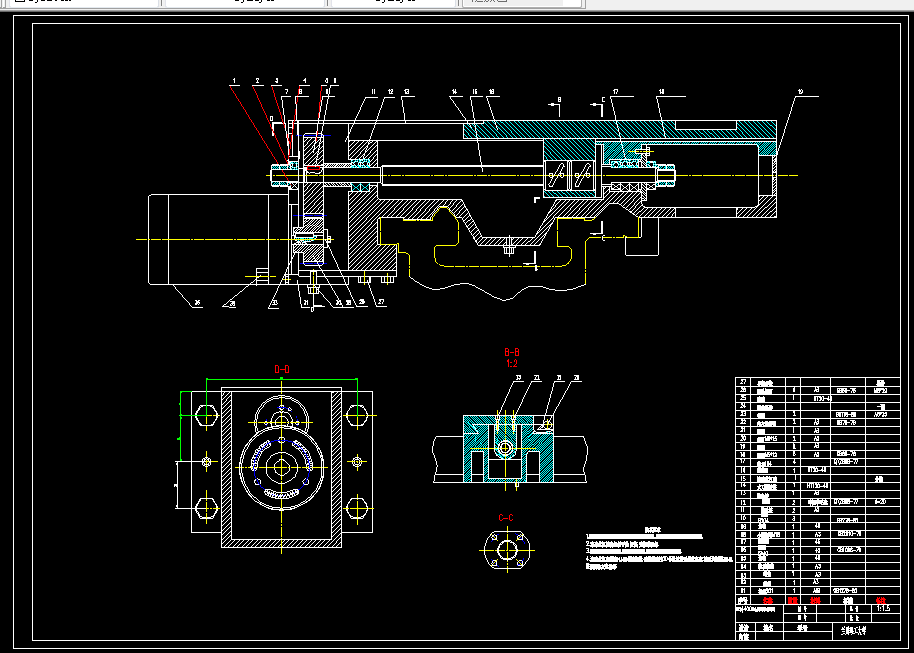

CAD版本本图纸，共4张

 摘  要

　装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度 ,数控技术及装备是发展新兴高新技术产业和尖端工业的使能技术和最基本的装备 ,又是当今先进制造技术和装备最核心的技术。数控技术是用数字信息对机械运动和工作过程进行控制的技术 ,而数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造业的渗透形成的机电一体化产品 ,其技术范围覆盖很多领域。经济型数控车床，对于保证和提高被加工零件的精度，主要依靠两方面来实现：一是系统的控制精度；二是机床本身的机械传动精度。数控车床的进给传动系统，由于必须对进给位移的位置和速度同时实现自动控制。所以，数控车床与卧式车床相比应具有有更好的精度．以确保机械传动系统的传动精度和工作平稳性。

关键词：车床，数控，传动系统

目  录

第1章 数控机床发展概述 1

1.1数控机床 1

1.1.1数控机床的特点 1

1.1.2数控机床的发展简史 2

1.1.3数控机床的组成 3

1.2数控机床的工艺范围及加工精度 3

1.2.1工艺范围 3

1.2.2加工精度 3

1.3数控机床的经济分析 4

1.4数控机床的发展趋向 4

第2章  数控机床总体方案的制订及比较、确定切削用量及刀具 5

2.1总体方案设计要求 5

2.2总体设计方案的确定 5

2.2.1系统的运动方式与伺服系统的选择 5

2.2.2计算机系统 6

2.2.3机械传动方式 6

2.3 确定切削用量及选择刀具 6

2.3.1刀具选择 6

2.3.2切削用量确定 7

2.4切削三要素 7

2.5刀具材料 10

第3章 横向进给机构的设计计算 11

3.1进给系统机械结构设计设计 11

3.2横向进给伺服系统机械部分的计算与选型 11

3.2.1确定系统的脉冲当量 12

3.2.2横向滚珠丝杠螺母副的型号选择与校核步骤 12

3.2.3齿轮有关计算 13

第4章 步进电动机的计算与选型 20

4.1步进电动机选用的基本原则 20

4.1.1步距角α 20

4.1.2 精度 20

4.1.3 转矩 20

4.1.4启动频率 21

4.2 直径为Φ400横向进给系统步进电机的确定 21

第5章 安装调整中应注意的问题 22

5.1滚珠丝杠螺母副的选择 22

5.2滚珠丝杠螺母副的调整 22

5.3联轴器的安装 22

5.4主轴脉冲发生器的安装 22

第6章  数控机床控制系统设计 22

6.1 设计内容 22

6.2 设计步骤 23

6.3 进给伺服系统概述 27

总  结 30

参考文献 31

致  谢 32
