M943-果园深松机的设计[含SW三维图] 下载积分：150　资料编号： M943

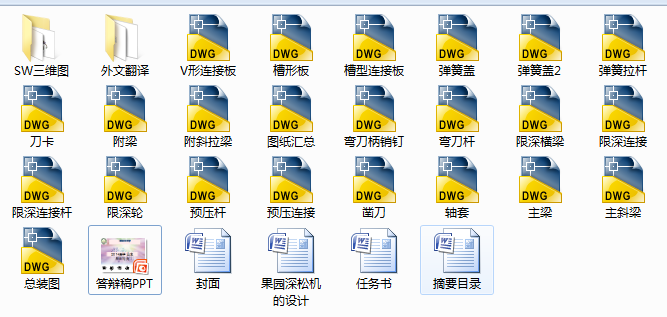

作品包括:

说明书1份，共19页，约10000字左右

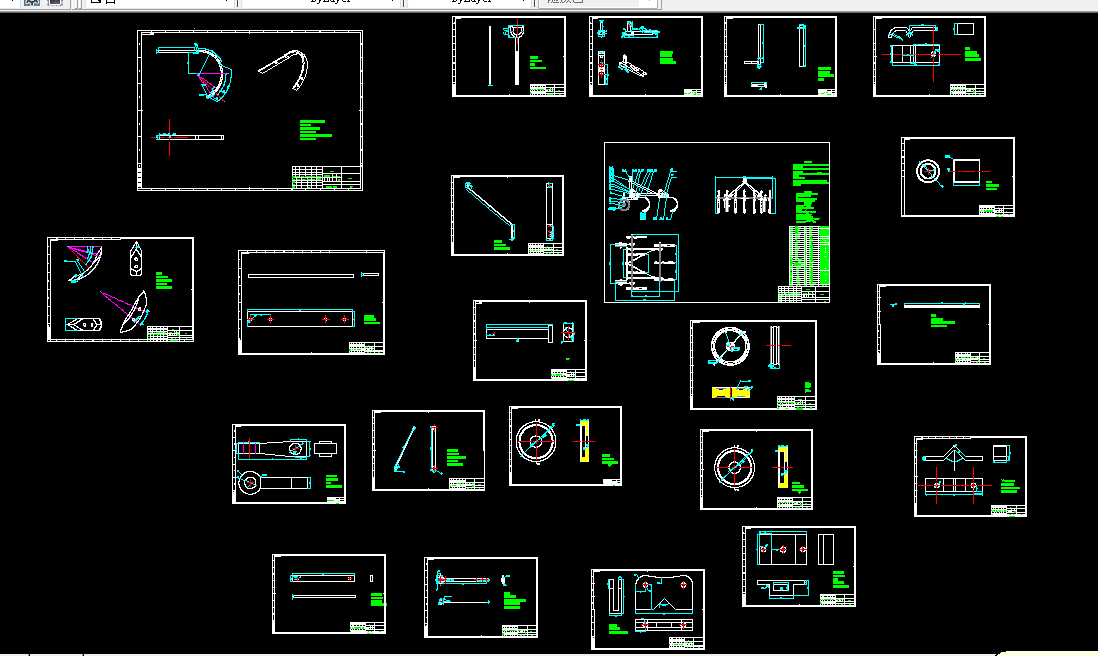

CAD版本本图纸，共22张

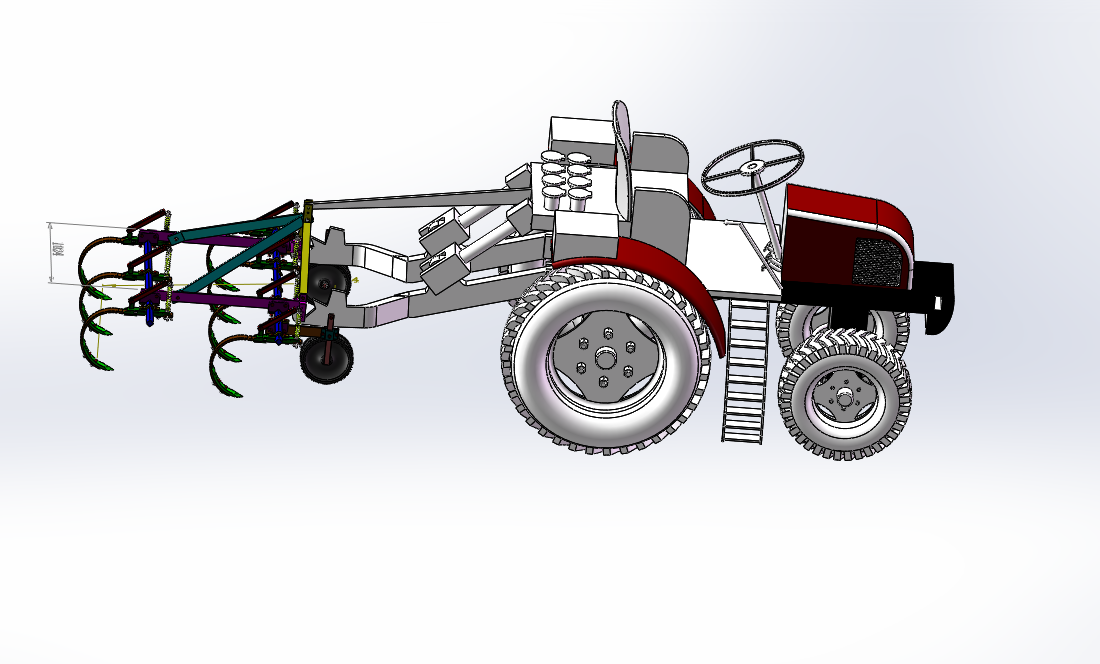

SW三维图一份

          摘 要

果园深松机是在翻耕基础上发展起来的一种适合于早地的保护性耕作方法。深松作业可以打破犁底层，在不翻动土壤的前提下可有效改善土壤的透水、透气性能。为植物根系提供更大的伸展空间。本文针对普通深松机械作业中存在的牵引阻力大、土壤松碎效果差等问题。松土方式主要有挤压松土和振动松土两种形式。

我国研制的深松机采用的深松部件主要有：凿形铲深松器、振动鼠道式深松器、弯腿犁型深松器、可调翼铲深松器和全方位深松器。这些机型各具特点，在实际生产中均在使用。但深松所消耗的功率，与深松深度之间的关系，以及机组前进速度与功率消耗的关系尚不明确，这给深松机的动力配套带来了一定的困难，进而影响了深松机的推广应用。我所研究的深松机是基于自激振动原理的振动式深松机。

深松铲形式为窄凿型，能最大限度地保护土壤、减少水分蒸发。样机在30 cm耕深时振动作业与无振动作业的牵引阻力对比试验表明，振动深松作业可有效降低机具牵引阻力，降阻幅度可达13％～18％。为植物根系提供更大的伸展空间它不需要年年平翻土地，而是用深松铲，每间隔35—70cm，做宽6cm、深30cm的条状松耕，逐年交替进行，使耕地的土壤有松有实，不乱耕层，营造“虚实并存”的耕层，协调土壤的水、肥、气、热状态，达到调节土壤三相比、改善耕层结构、减轻土壤侵蚀、提高土壤蓄水抗旱能力的目的，进而为作物发育生长创造良好的土壤环境。深松的特点是：松前土壤较硬，人土难；要求松后地表平整，利于后续播种作业。此款深松机就是综合以上几种类型的深松机的特点，此款深松机解决了松前土壤较硬，人土难；要求松后地表平整，利于后续播种作业的问题。这款深松机将推动深松作业机械在国内一股新的浪潮。

关键词： 凿刀；弯刀杆；预压簧；弹簧拉杆；预压杆。

目 录

1课题背景及意义 5

1.1犁底层的危害 5

1.2深松的作用 6

2国内发展现状 7

3国外发展现状 7

3.5直立式铲柄 9

3.6圆弧形铲柄 9

4深松铲结构的研究现状 9

4.1 现有深松铲的种类 9

4.1.1凿形铲尖 10

4.1.2箭形铲尖 10

4.1.3双翼形铲尖 10

4.2.1深松铲特点 11

5深松机结构和原理 11

5.1深松机结构 11

5.1深松机原理 12

5.2零件材料明细 12

表1零件明细表 13

5.3技术参数 13

6软件介绍 13

6.1 Solidworks软件简介 13

6.2 特点 14

6.3 零件建模 14

7基于solidworks的有限元分析 14

7.1土壤参数 14

7.2凿刀力学 14

7.3土壤耕作阻力 14

7.4凿刀有限元分析 15

7.5弯刀杆有限元分析 17

结 论 19

参考文献 20
