Q196-吊耳加强板零件冲压工艺与冲模设计 下载积分：50　资料编号： Q196

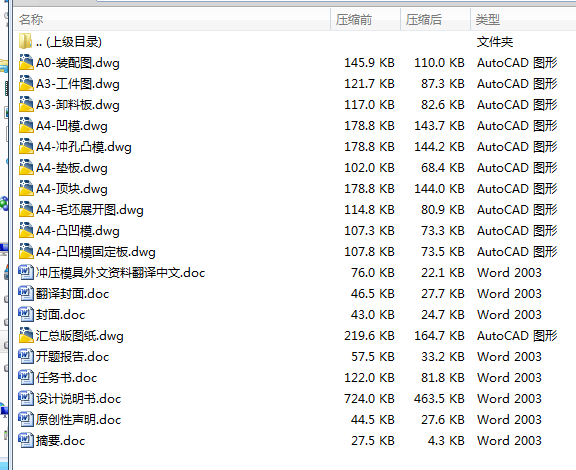

作品包括:

设计说明书一份，共23页，约10000字

任务书一份

外文翻译一份

开题报告一份

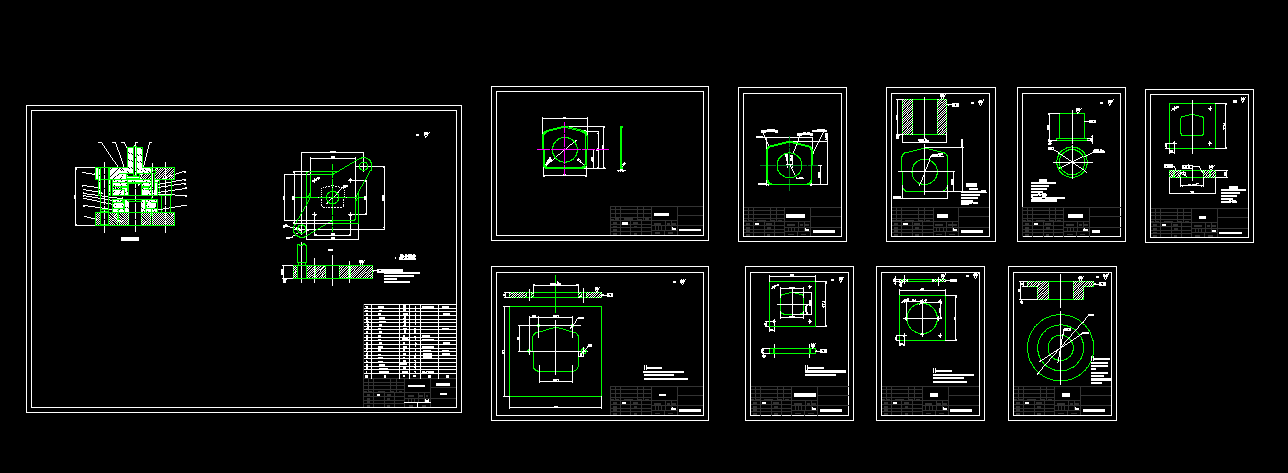

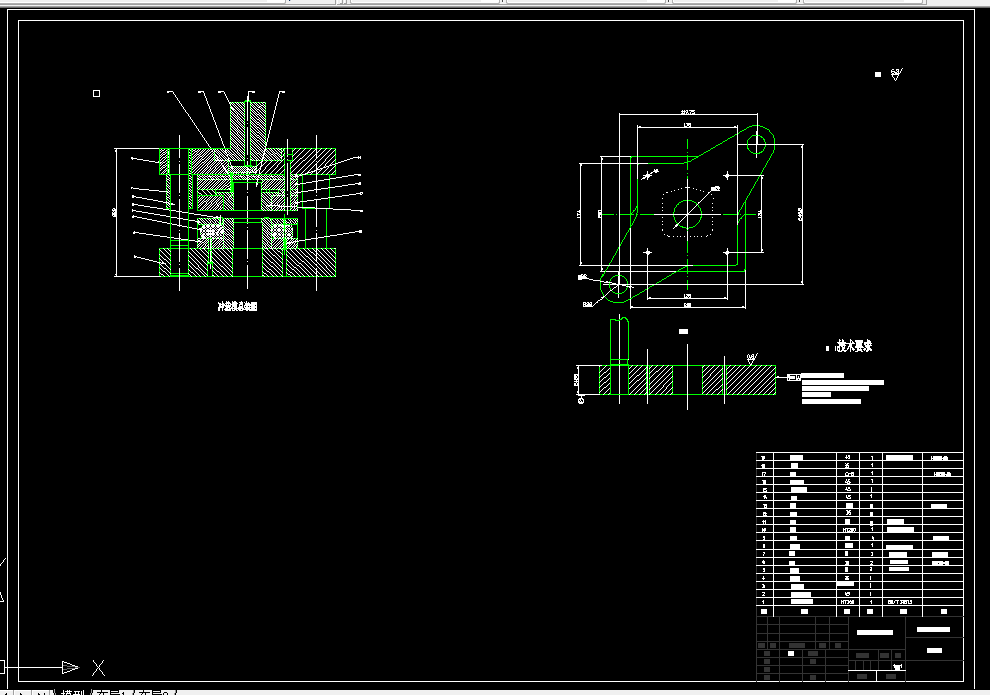

CAD版本图纸，共10张

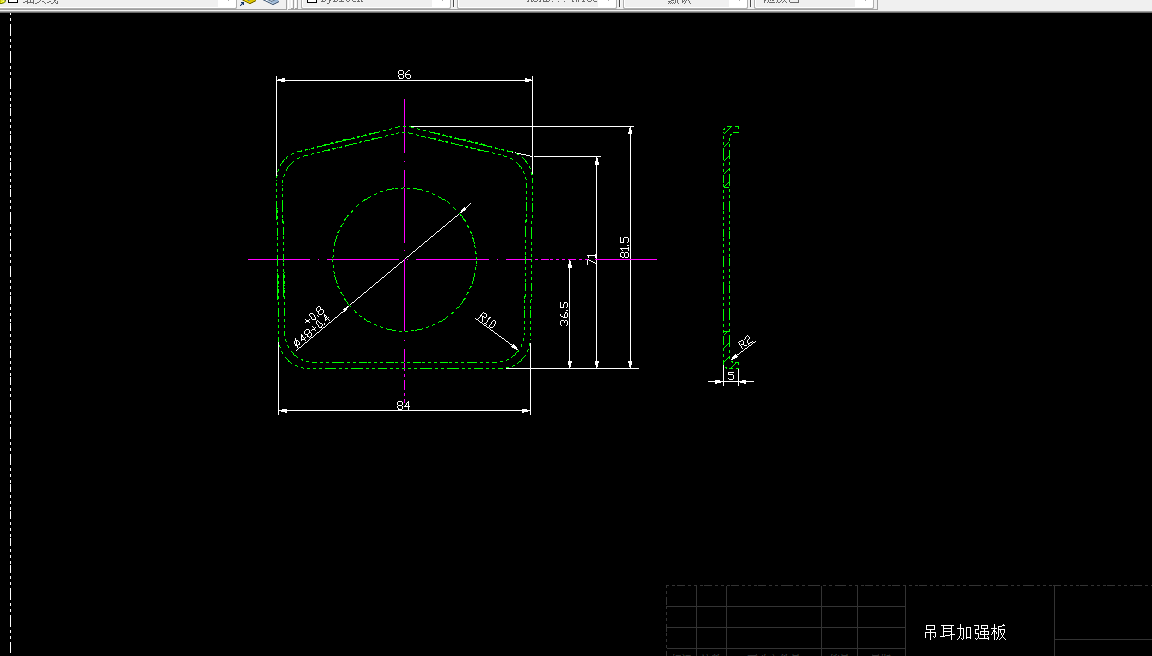

吊耳加强板零件冲压工艺与冲模设计

摘要：随着科学技术的进步和工业生产的迅速发展，冲压加工技术的应用越来越广泛，模具成形已成为当代工业生产的

重要手段。

本设计以吊耳加强板零件冲压工艺与冲模设计的全过程，通过审查及工艺分析确定其为单工序模。然后再对此单工序模

进行整体设计，在此过程中，凸凹模的设计为一难点，主要的是刃口的计算及定位方式的选择问题，然后再利用得出的

数据结合有关的参考资料和图表，对模具的主要零件进行结构设计，最后根据全部零件的结构设计选用合适的模座和模

柄，并选用合适的冲压设备，最后，画出冲裁模的总装图和零件图，在绘图过程中，使用的软件为Auto CAD。

关键词：冲压工艺 冲模设计  冲裁模
