R031-微型飞行器模拟转台设计 下载积分：50　资料编号： R031

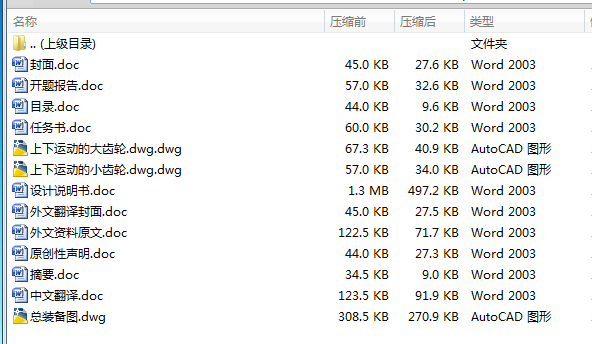

作品包括:

设计说明书一份，共55页，约19000字

任务书一份

外文翻译一份

开题报告一份

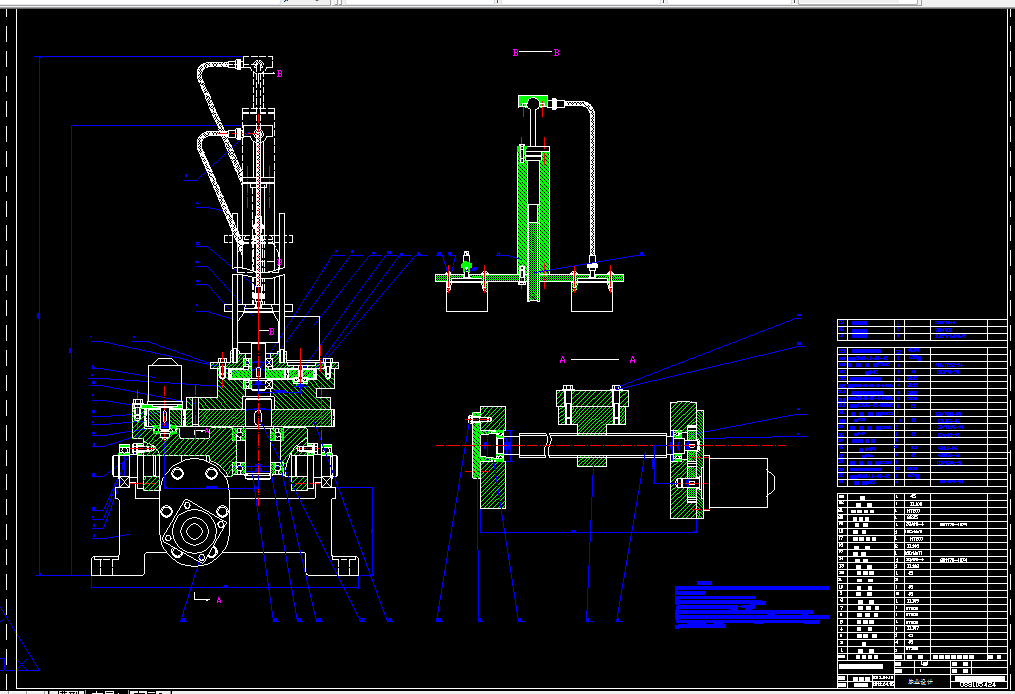

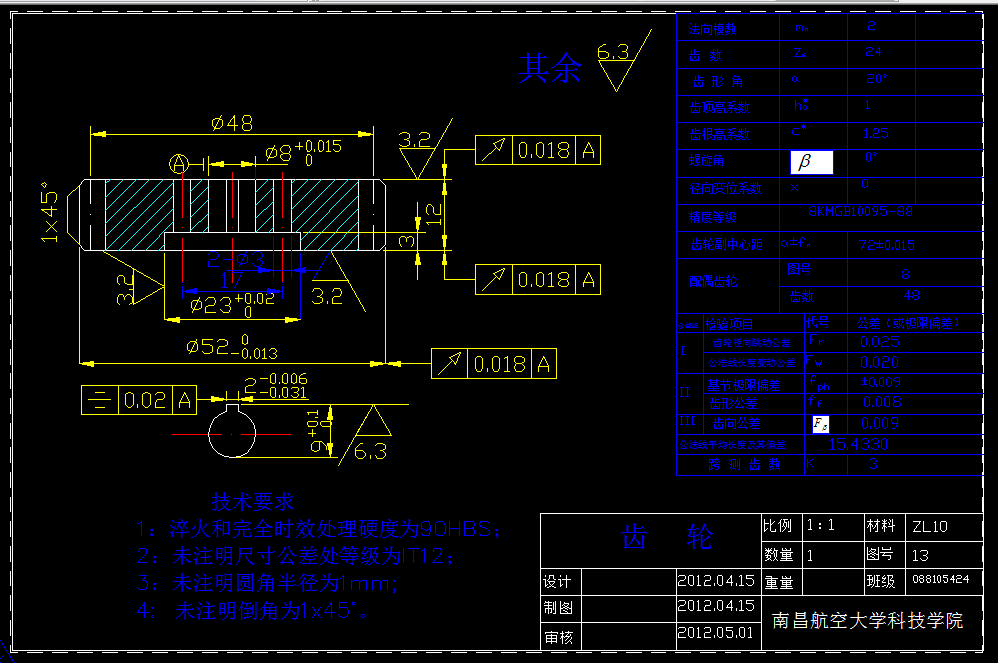

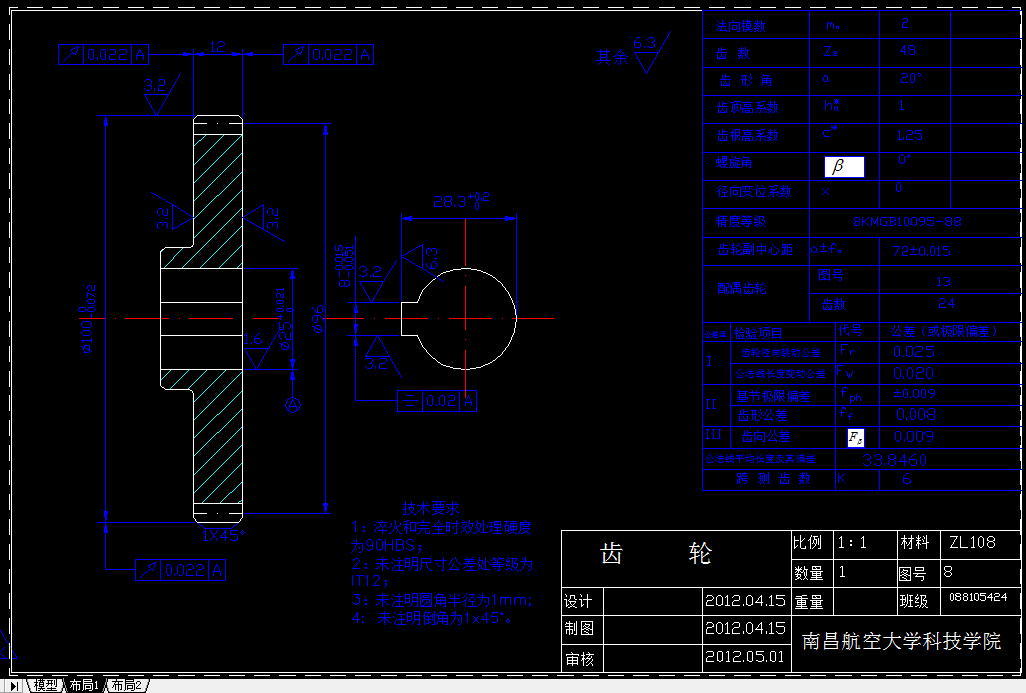

CAD版本图纸，共3张

微型飞行器模拟转台设计

摘要：在微型飞行器的研制过程中,飞行仿真实验是必不可少的，飞行仿真实验主要分为测试飞机动力性能的风洞实验和测试飞机动态控制性能。三轴摇摆台是半实物仿真实验系统中的一个关键设备。

本文设计开发了一种用于微型飞行器半实物仿真实验的多功能飞行模拟转台，转台可作为低速扎的三轴摇摆台，也可以作为高速旋转的一维旋转台使用，转台通过独立的轴系来实现所需模拟的转角。通过计算机控制系统控制整个转台的转动。设计中采用了齿轮机构、蜗轮蜗杆机构、软轴机构来模拟其运动。

本产品的主要功能是在控制系统的作用下，能精确做如下运动：手动步进，手动步退，自动步进，自动步退。所设计的模拟转台具有结构紧凑、操作方便、可控性较好、功能也较强大等优点。

关键字：飞行模拟转台  仿真实验  风洞实验

目录

1 前   言 2

1.1模拟转台的出现 2

1.2研究概况及发展趋势 3

1.3本设计的内容和特点 3

2  转台机械系统方案的选择及评价 4

2.1 部件的选择 4

2.2 方案的选择和评价 13

3   偏转部分设计 15

3.1：偏转部分齿轮机构的设计 15

3.2：航向部分轴的校核 20

4 偏航部分的设计 23

4.1 转台导轨的设计 23

4.2 偏航运动的螺纹传动设计计算 28

4.3 螺纹传动动力源的选择 33

4.4 偏航部分齿轮机构设计 33

5 滚转部分的设计 39

5.1 滚转部分的相关计算 39

6 升降部分的设计 41

6.1 螺纹传动的设计计算 41

6.2 升降部分齿轮机构设计 45

6.3 动动力源的选择 50

7 俯仰部分的设计 52

7.1 俯仰部分的相关计算 52

参考文献 54

致谢 55
