R284-螺旋压力机设计 下载积分:50 资料编号: R284

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: R284
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

说明书1份,共40页,约15000字左右

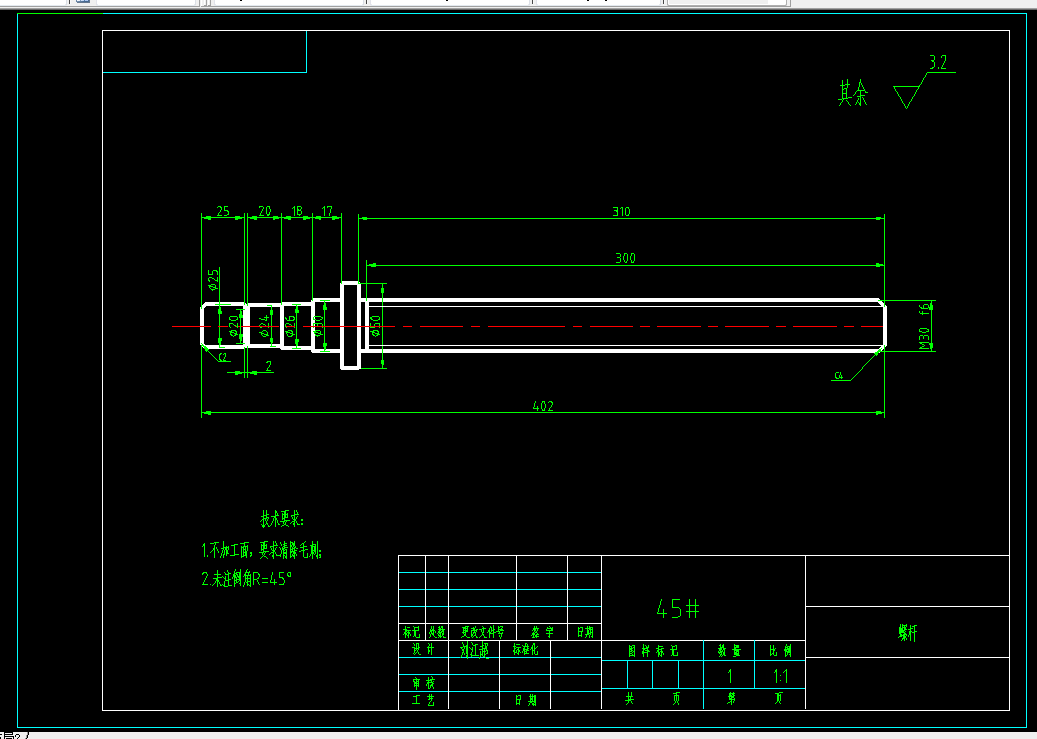

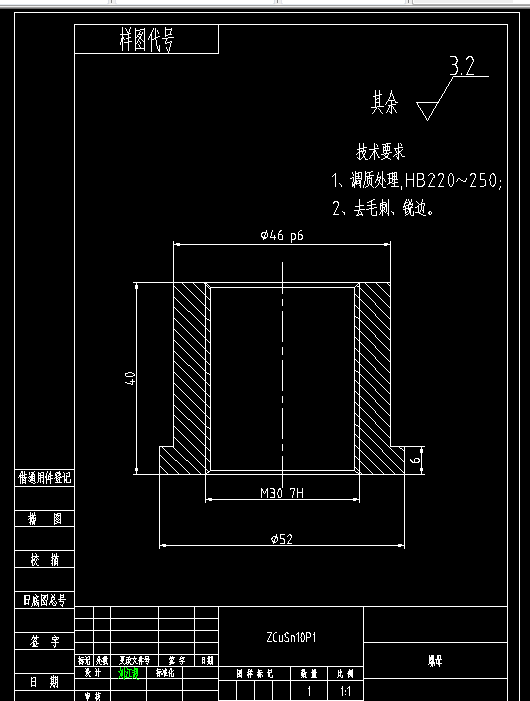

CAD版本本图纸,共3张


摘 要

    螺旋压力机具有,结构简单、调整和维护简便、能保证工件精度的稳定性。广泛应用于金属模锻、精压等加工。

本论文主要叙述了电动螺旋压力机的发展概况及工作原理,并与其他类型的螺旋压力机进行对比,表现出了电动螺旋压力机的结构简单、操作方便,精度高,工艺性好,可靠性好等优点。文中通过对本次设计采用的开关磁阻电动机工作原理的介绍和性能的分析,突出变现了本次设计中电动螺旋压力机的优越性。经过对螺旋传动装置的选材和各项性能校核,确定了传动装置的基本尺寸,设计出符合车间用于压力校正和压力装拆的电动螺旋压力机,其操作简便,结构简单,符合本次设计要求。

关键词:开关磁阻电动机,传动装置,压力校正和压力装拆。


目录

第一章  绪论 4

1.1  螺旋压力机概述 4

1.2  螺旋压机的发展史 4

1.3  螺旋压力机的特点 4

1.4  螺旋压力机发展趋向 5

1.5  本设计的主要内容和步骤 6

第二章  螺旋压力机驱动类型选择 7

2.1  摩擦螺旋压力机 7

2.2  液压螺旋压力机 8

2.3  离合器式螺旋压力机 8

2.4  电动螺旋压力机 9

2.4.1  电动螺旋压力机的分类 9

2.4.2  电动螺旋压力机的特点 10

2.5  性能分析 10

第三章  螺旋传动主要参数计算 12

3.1  螺旋传动的应用和类型 12

3.2  螺旋传动的设计 13

3.3  设计计算步骤: 15

3.3.1  螺旋机构耐磨性的计算 15

3.3.2  螺母螺纹牙的计算 18

3.3.3  螺杆强度的校核 21

3.3.4  螺杆稳定性的校核 22

3.3.5  自锁性的校核 24

第四章  开关磁阻电动机 25

4.1  开关磁阻电动机简述 25

4.2  开关磁阻电动机机结构特点 25

4.3  电动机功率计算 26

4.4  开关磁阻电动机发展前景 27

第五章  电动螺旋压力机结构设计 28

5.1  电动螺旋压力机工作原理 28

5.2  螺杆的设计 29

5.3  螺母的设计 30

5.4  机身设计 30

第六章  全文总结 32

参考文献 33

致    谢 34

毕业设计小结 35
