R308-重型自卸车货箱与举升装置设计 下载积分：50　资料编号： R308

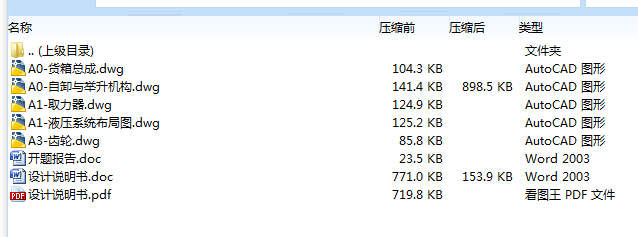

作品包括:

说明书1份，共48页，约28000字左右

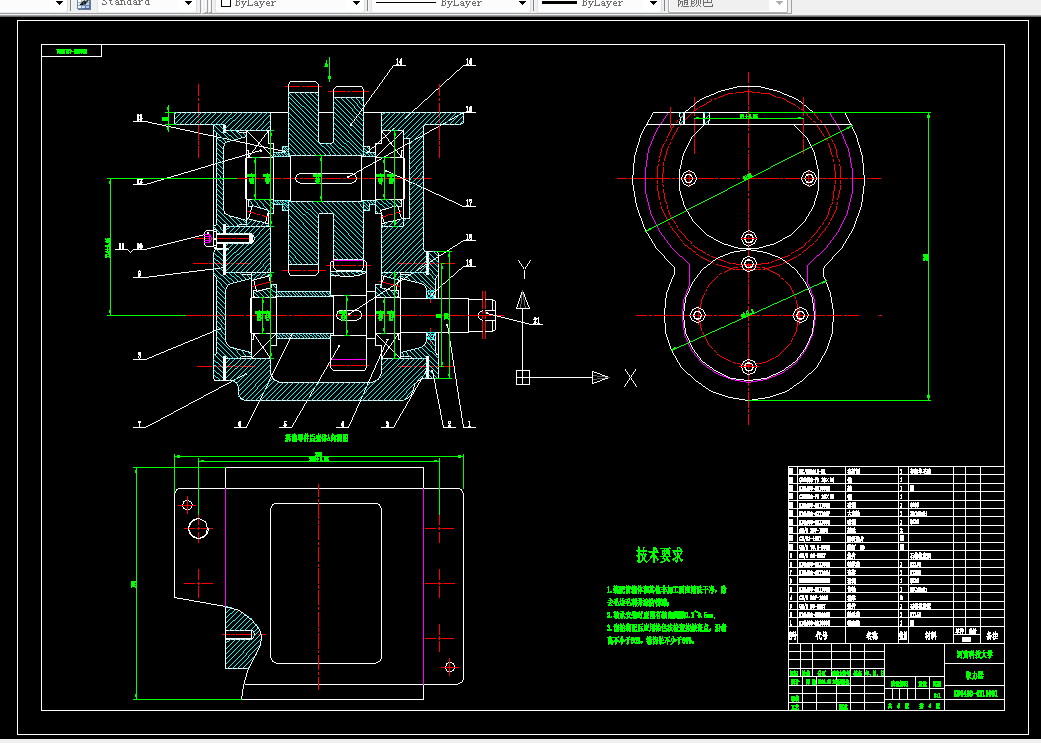

CAD版本本图纸，共5张

摘要

 自卸汽车是利用发动机动力驱动液压举升机构，将货箱倾斜一定角度从

而达到自动卸货的目的，并依靠货箱自重使其复位的。自卸机构负责货物的

举升倾卸，卸货时驾驶员操纵液压阀的控制手柄，动力由发动机输出经变速

器再到取力器，取力器驱动液压泵给液压缸提供动力，液压缸推动货箱实现

货物的倾卸。液压举升机构是自卸汽车的重要工作系统之一，其结构形式、

性能好坏直接影响自卸汽车的使用性能和安全性能。

本次毕业设计的主要内容集中于自卸汽车液压缸及液压系统的设计，介

绍了液压设计的前期准备工作：设计的依据、设计的一般原则和设计步骤。

通过 对自卸汽车举升机 构几种方案的比较 ,确定 该车的举升机构的方 案,

并对该方案进行了力学分析计算和液压系统设计。设计采用直推式举升机构,

具有结构简单,行程长,兼具经济性的特 点。然后对液压缸的 刚度、强度、系

统压力、升降时间进行了验算和校核，最终确定了该方案的合理性和安全性。

另外，本说明书对取力器和货箱也进行了设计和计算。

关键词：自卸汽车，液压系统，举升机构，取力器

目 录

章 第一章 前言........................................................................................1 1

章 第二章 总体方案分析及确定..........................................................3 3

§2.1 自卸汽车的分类...............................................................3

§2.2 总设计内容分析............................................................. 4

§2.3 车厢设计.......................................................................... 5

§2.3.1 车厢结构设计......................................................5

§2.3.2 车厢选择材料......................................................6

§2.4 举升机构分析..................................................................6

§2.4.1 液压系统的组成部分及作用............................6

§2.4.2 自卸汽车举升机构现存方案及其优缺点...... 7

章 第三章 液压举升系统的设计........................................................ 10

§3.1 举升机构设计中应考虑的问题................................. 10

§3.1.1 爬行现象............................................................ 10

§3.1.2 车厢在最大举升位置时，车厢后地板离地面

的高度。......................................................................................11

§3.1.3 液压缸设计时应注意如下问题。.................. 11

§3.2 举升参数的确定...........................................................12

§3.3 液压缸举升参数的计算..............................................12

§3.3.1 基本参数和计算方法的选择..........................12

§3.3.2 举升油缸直径的计算.......................................13

§3.3.3 液压性能参数计算...........................................18

§3.3.4 货箱举升时间的校核.......................................19

§3.4 液压缸基本参数的校核..............................................19

第四章 液压系统主要元件的设计计算和选择..................... 22

§4.1 系统工作压力.................................................................22

§4.2 液压油缸.........................................................................22

§4.2.1 举升油缸的技术参数........................................22

§4.2.2 满行程油缸充油量 V.........................................23

车辆与动力工程学院设计说明书

vii

§4.2.3 举升时间..............................................................23

§4.3 动力元件-----液压泵的选型与计算.......................23

§4.4 阀类元件的确定...........................................................24

§4.4.1 选择范类元件应注意的问题...........................24

§4.4.2 阀类元件的选择.................................................24

§4.5 管路的选择....................................................................26

第五章 取力器的设计计算.......................................................... 27

§5.1 取力装置概述.................................................................27

§5.2 取力装置的设计计算...................................................27

§5.2.1 已知条件............................................................ 27

§5.2.2 齿轮的参数选择和强度计算..........................28

总 结 结................................................................................................. 31

致 谢 谢............................................................................................... 32

参考文献............................................................................................ 33
