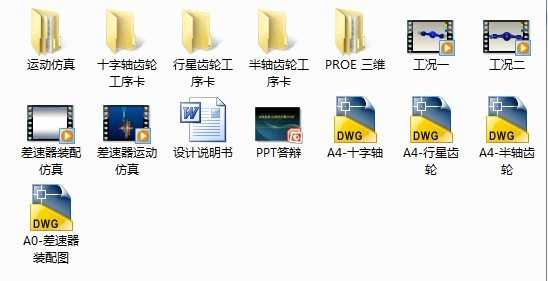

作品包括:
说明书1份,共21页,7200字左右

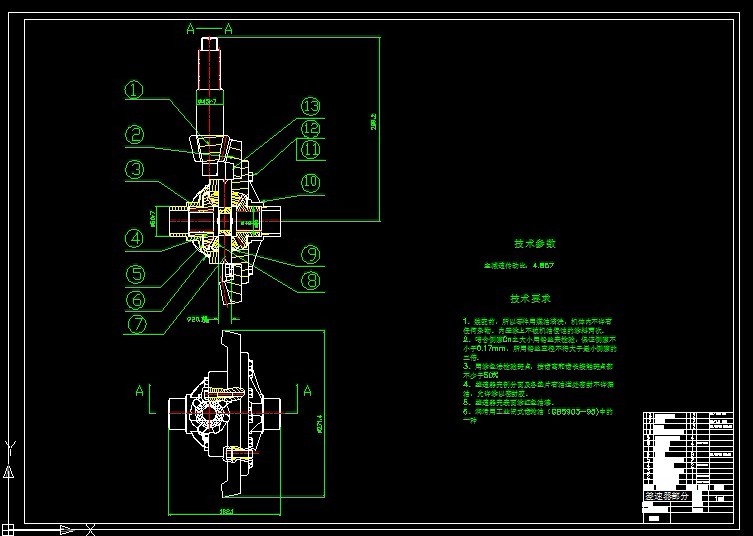

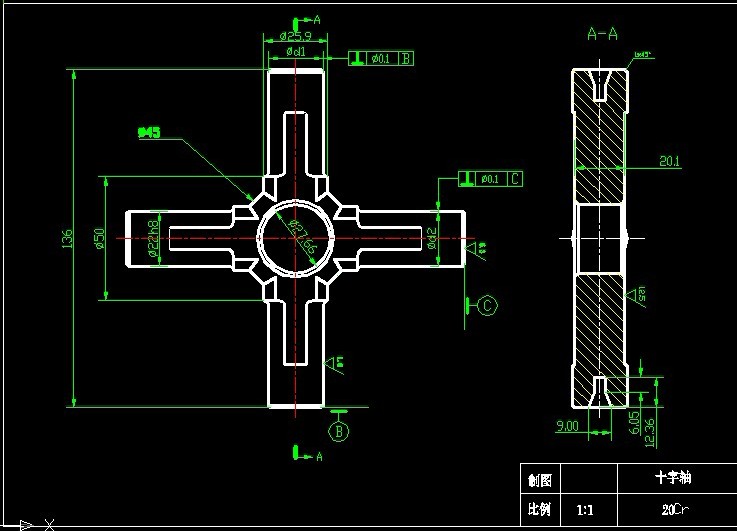

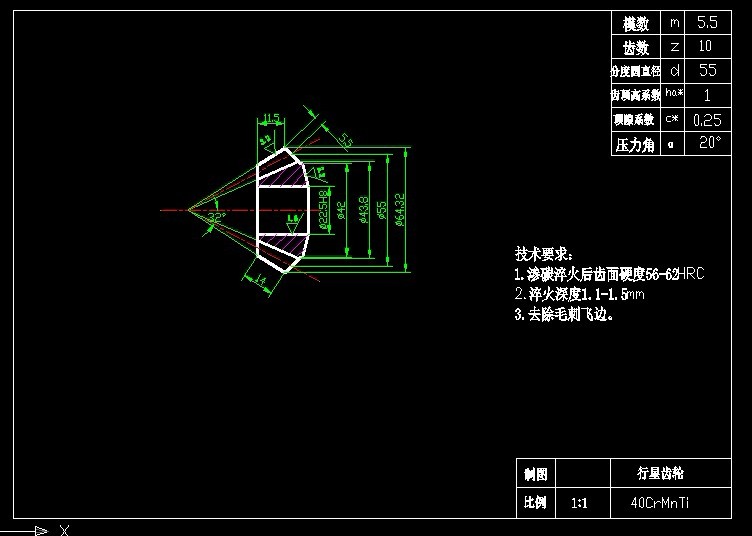

CAD版本本图纸,共5张

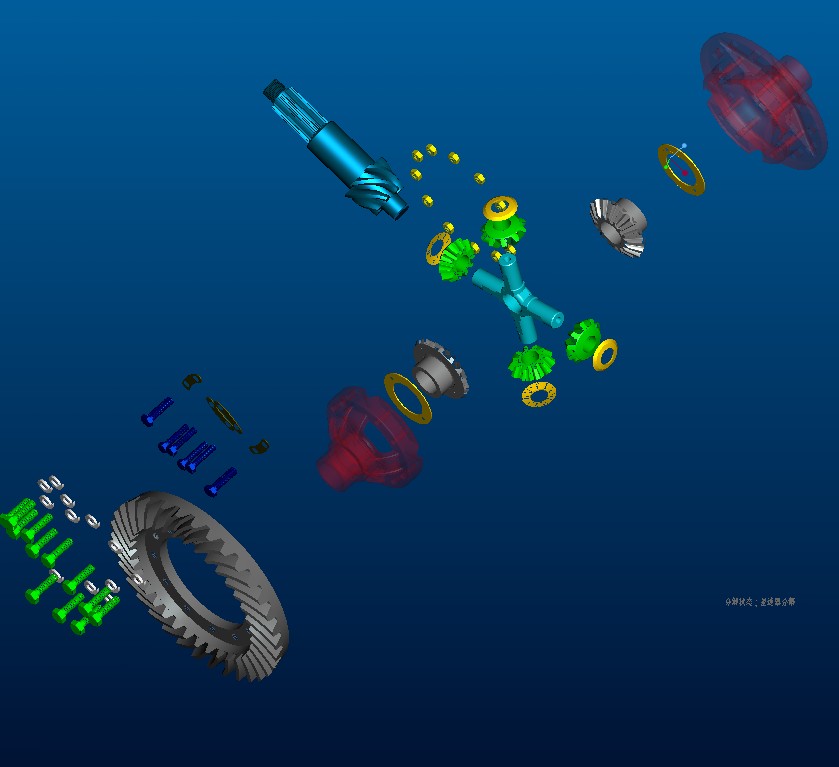

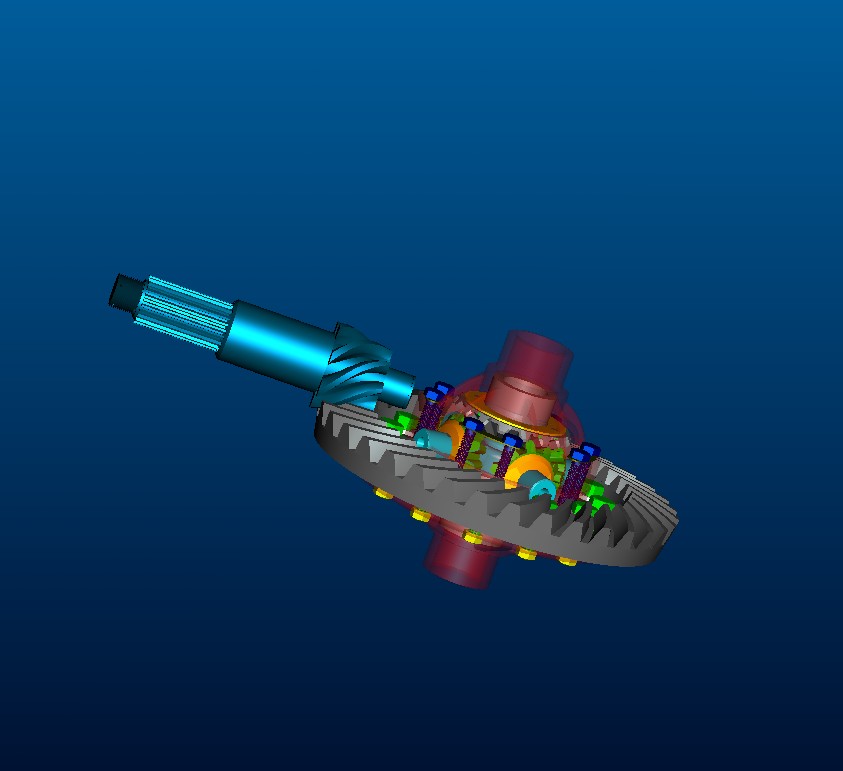

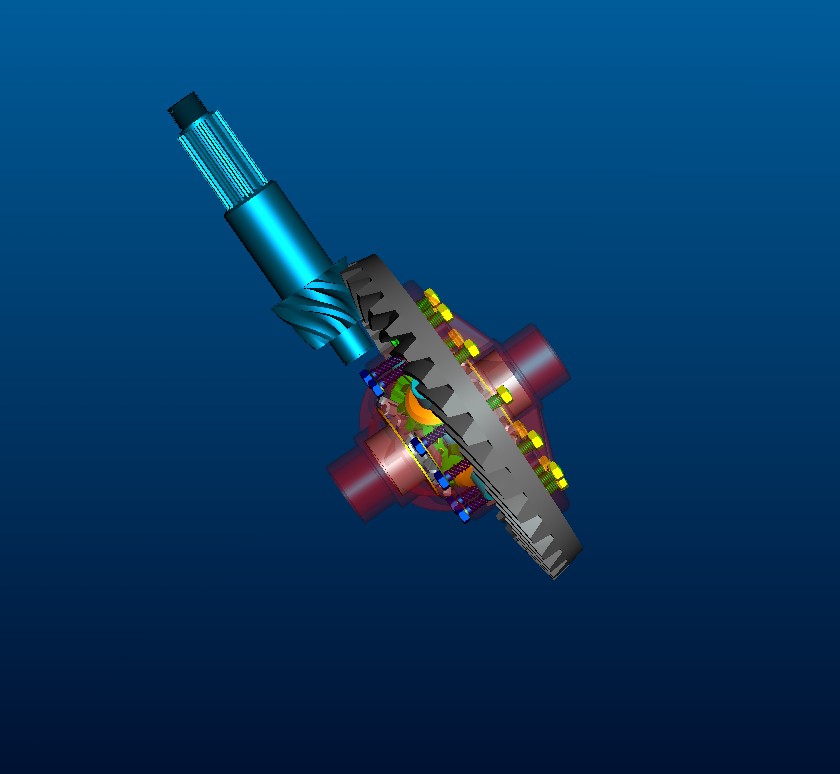

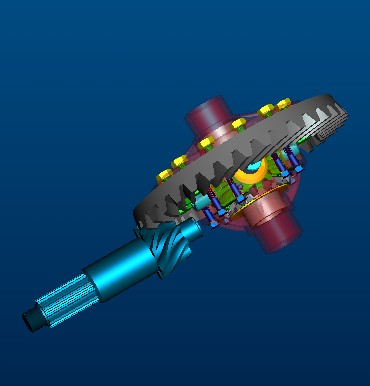

PROE三维一份
前 言
机械零部件的测绘能更好的提高学生的动手和绘图能力,是工程机械专业的重要实验环节。其目的是使我们通过实验了解和掌握有关机械零部件的结构和工作原理,增强机械零部件形体的空间概念,将理论知识在感性的基础上更深层次的理解。同时还可以熟练的掌握测量的方法以及量具的使用。
工程图的制定则是根据对所测绘零件的技术要求的分析,进一步巩固和完善所学的机械制图知识,结合已学的专业知识,合理的选择装配公差、加工余量涉及的专业知识广泛,对提高自身的专业知识应用能力有重大的意义。
运动仿真是运用三维建模后装配,并使用销钉、刚性等各种连接后加上各类运动副,如齿轮副、凸轮机构等,添加伺服电机对所设计的装配体进行运动学分析通过仿真输出数据与理论数据进行比较,并检查干涉,修改不合理零部件。
有限元结构分析则是通过对零件三维模型的载荷,约束等情况的分析,结合所学有限元理论,对零件的强度在proe的结构分析模块下做校核,并根据计算的应力对零部件做相应的改进设计。对提高机械软件的应用能力、加深对零件应力集中的产生及预防控制方法的理解。
目 录
前言
第一章 差速器部分的测绘 1
1.1 测绘的目的和意义 1
1.2 测绘的方法和注意事项 1
1.3 测量工具 1
1.4 测量过程 2
第二章 差速器部分三维建模 5
2.1 各零部件实体模型的建立 5

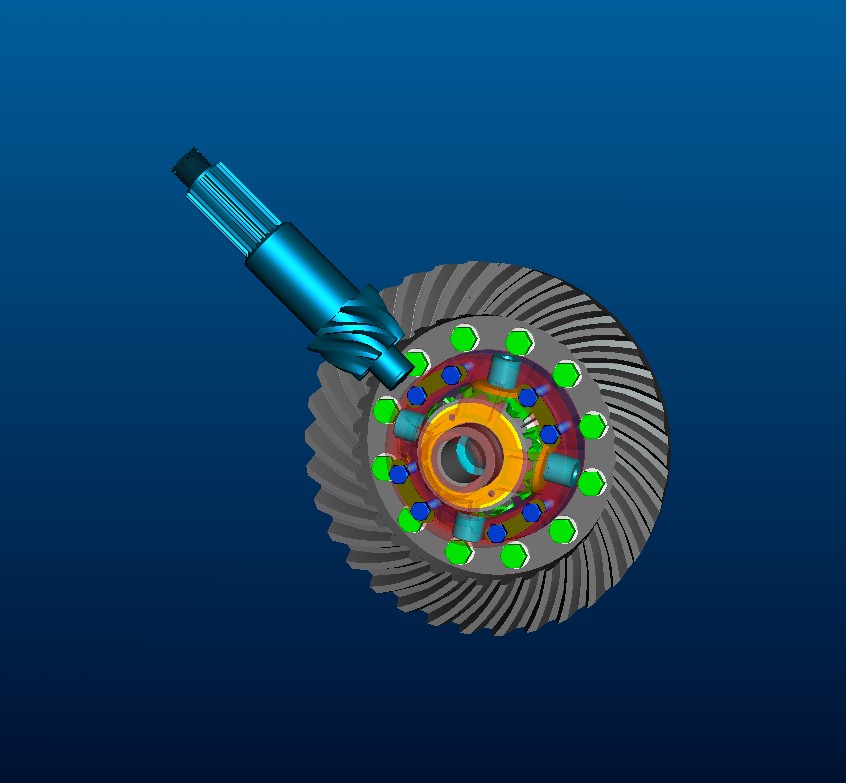

2.2 差速器部分总装图 6

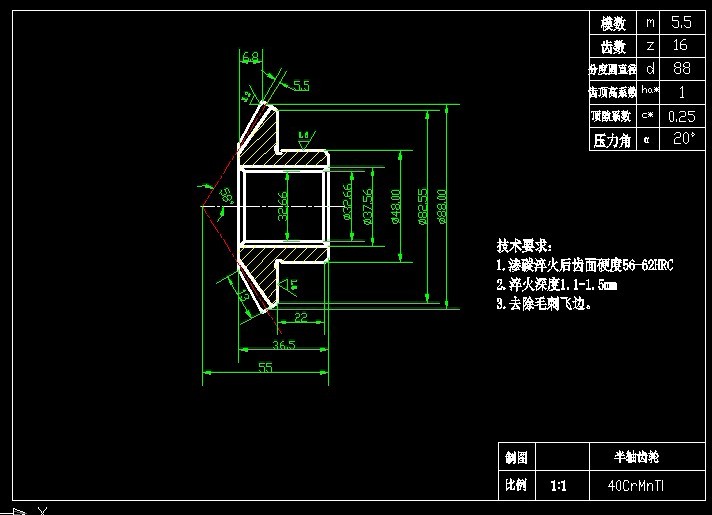

第三章 工程图的制作 7
第四章 差速器运动仿真分析 8
4.1 差速器原理 8
4.2 机构运动仿真 9
4.3 获取仿真结果及分析 9
第五章 驱动桥壳限元结构分析 11
5.1 桥壳有限元模型的建立 11
5.2 桥壳有限元分析 11
第六章 结语 15
6.1 主要内容及成果 15
6.2 感受与展望 15
致谢
参考文献
附录
