R329-实验型数控铣床的总体设计 下载积分：50　资料编号： R329

作品包括:

说明书1份

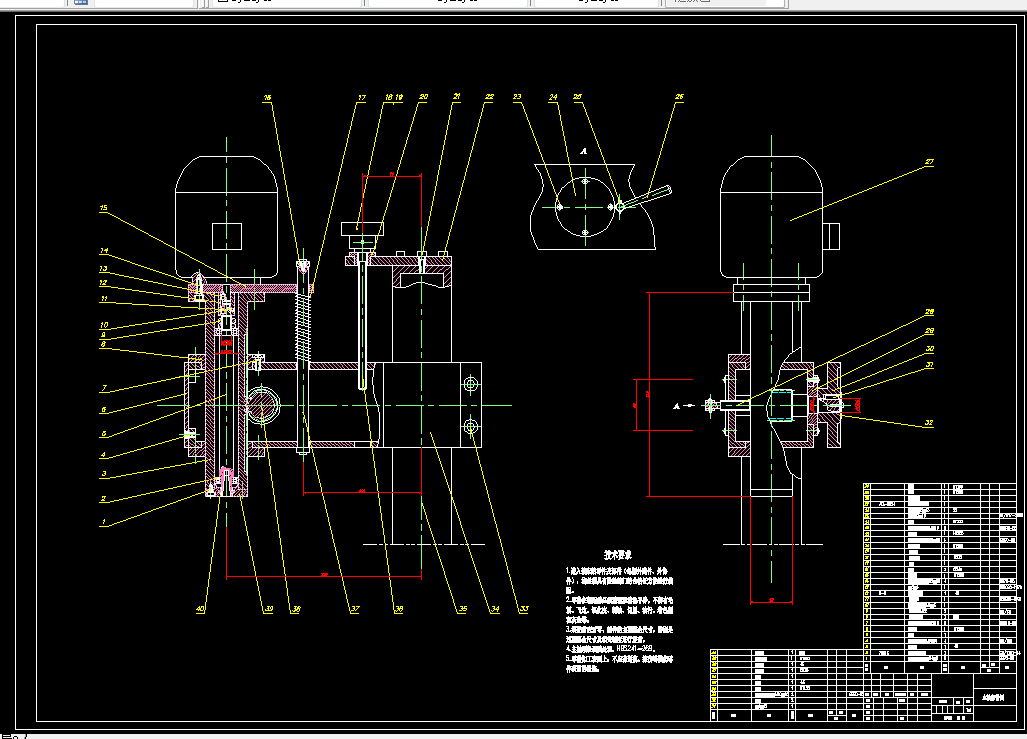

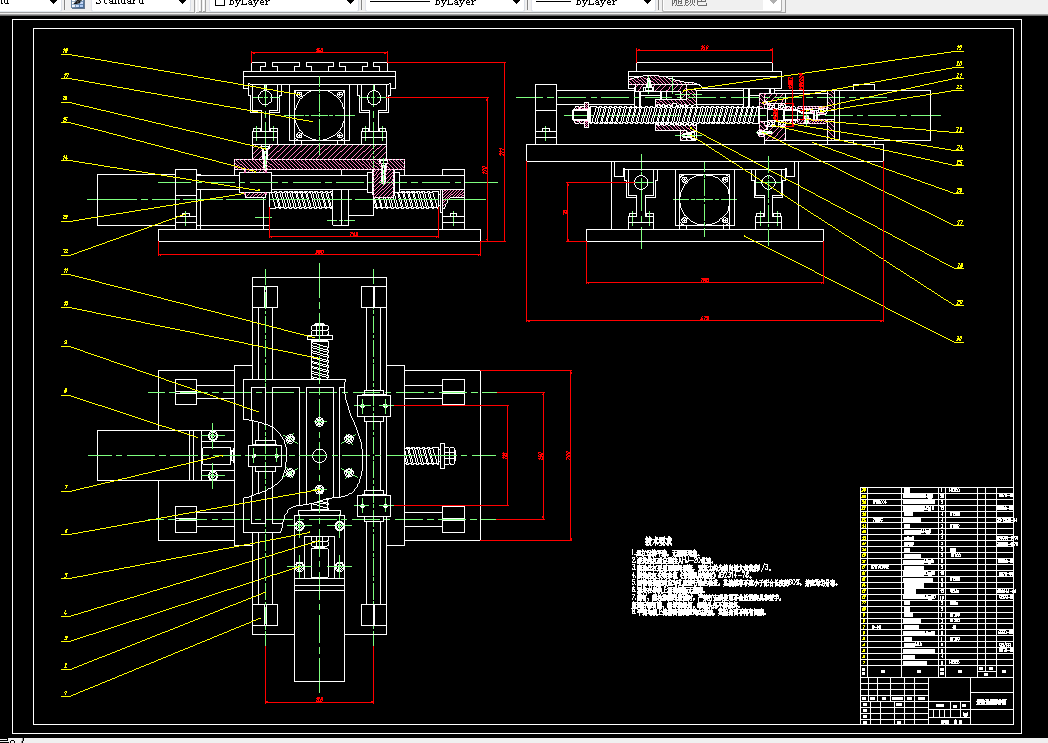

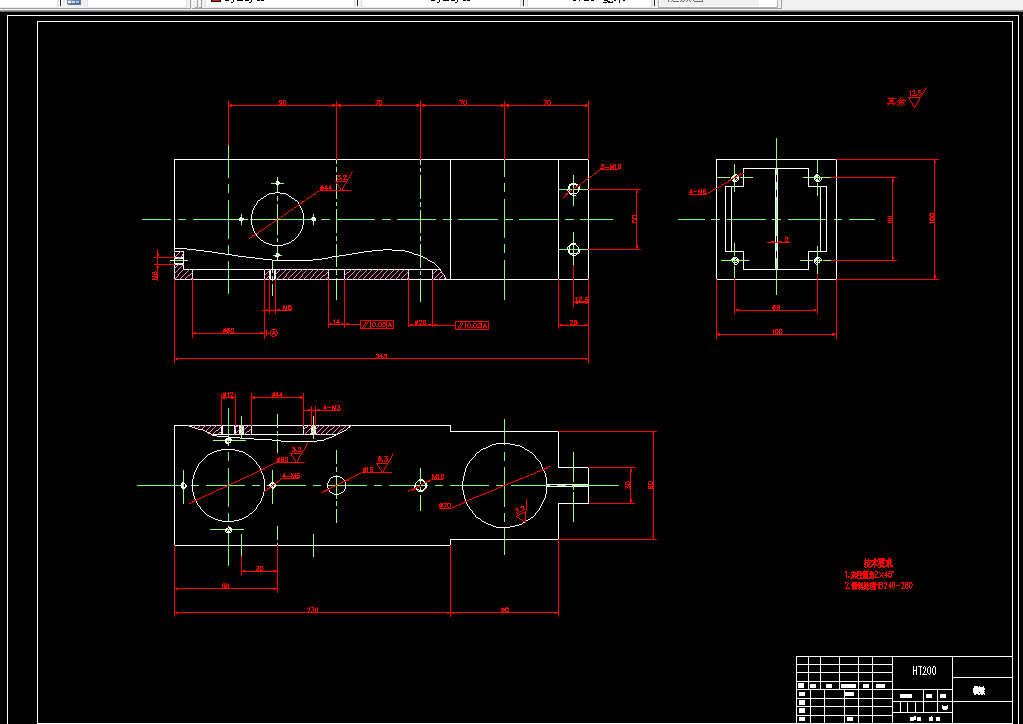

CAD版本本图纸，共6张

摘  要

论文详细介绍了实验型数控铣床的设计过程，此设计过程大致可分为以下两部分：

论文第一部分主要进行了数控铣床的机械部分设计。首先，论证了各种方案的优缺点，从而在总体布局上有所把握。其次，我们通过分析比较各种设计方案，根据合理性和经济性的指导思想，决定采用立式结构，十字工作台式，床身导轨水平放置。最后，通过对各零部件进行选择和校核，最终采用了在生产中已经非常专业化的角接触球轴承、圆柱形滑动导轨、混合式步进电动机和滚珠丝杠等。在机械部分设计过程中，尽量考虑节约成本和互换性，保证X、Y进给选用相同的步进电机、滚珠丝杠等零部件。

论文第二部分主要进行了数控铣床的控制部分设计。其主要成果是：⑴对电气控制系统的组成作简单阐述，通过比较多种控制系统，选择采用PLC进行控制。⑵了解数控铣床的全部工作要求，确定采用三菱公司的FX2N系列可编程控制器构成的控制系统来实现对步进电机的启停、正反转、两轴联动和变频调速的控制，从而实现加工过程的自动控制。⑶通过弱电控制强电，计算机数字化控制电路，成功地实现了工作要求，使其具有能控制电动机启停、正反转、变频调速和两轴联动等功能。

关键词：数控铣床，两坐标，实验型，可编程控制器
