R342-TB250链斗式提升机的设计 下载积分：50　资料编号： R342

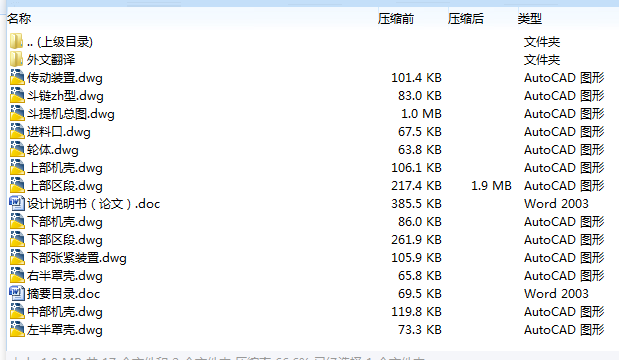

作品包括:

说明书1份，共35页，约13000字左右

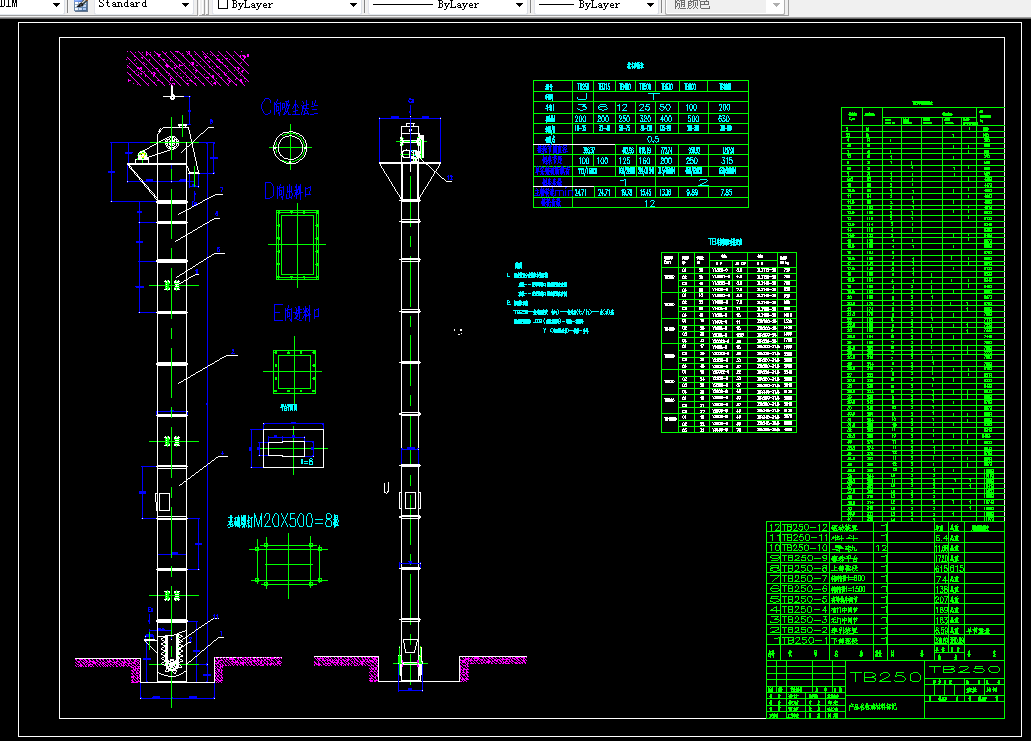

CAD版本本图纸，共13张

摘要

TB型单板链斗式提升机，用于输送堆积密度小于2t/m3的中、大块磨琢性物料，温度不超过250℃。

本次毕业设计设计的TB250型单板链斗提机提升的高度为20米，输送能力为35t/h。所运的物料为较大块的、有磨琢性的流动性不好的物料，物料的密度为1.5t/m3。

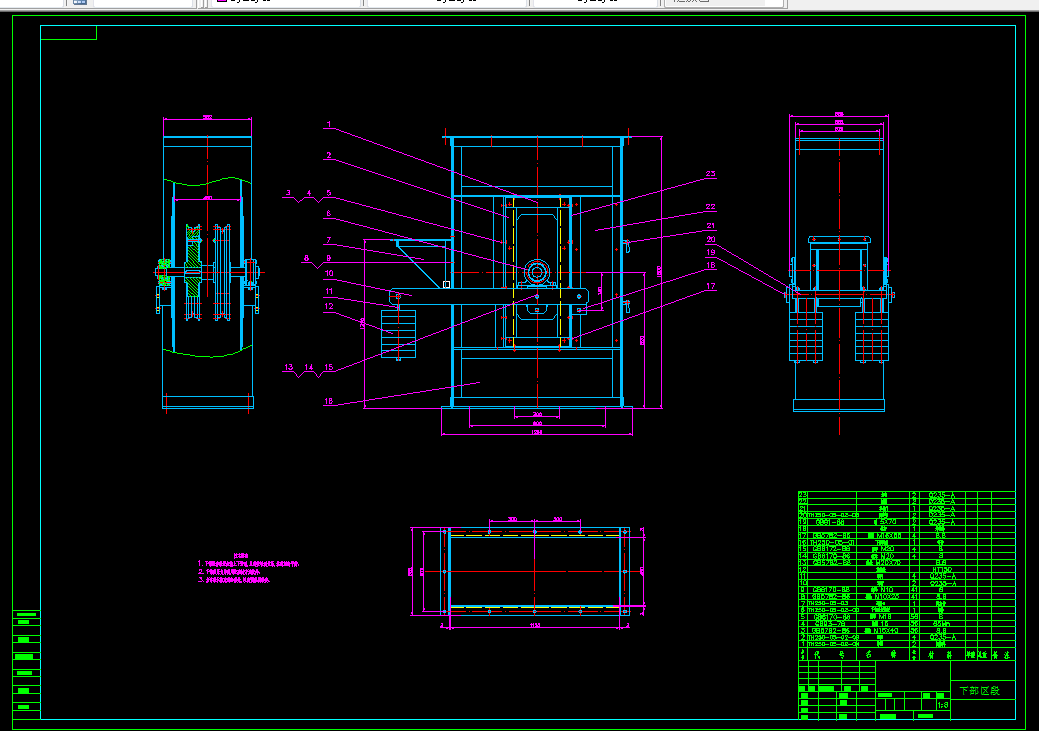

本斗式提升机采用流入式、掏取式、混合式中的流入式装载，离心式、重力式、混合式中的重力式卸载。张紧方式采用螺旋式、弹簧式、重锤式三种张紧方式中的弹簧式。

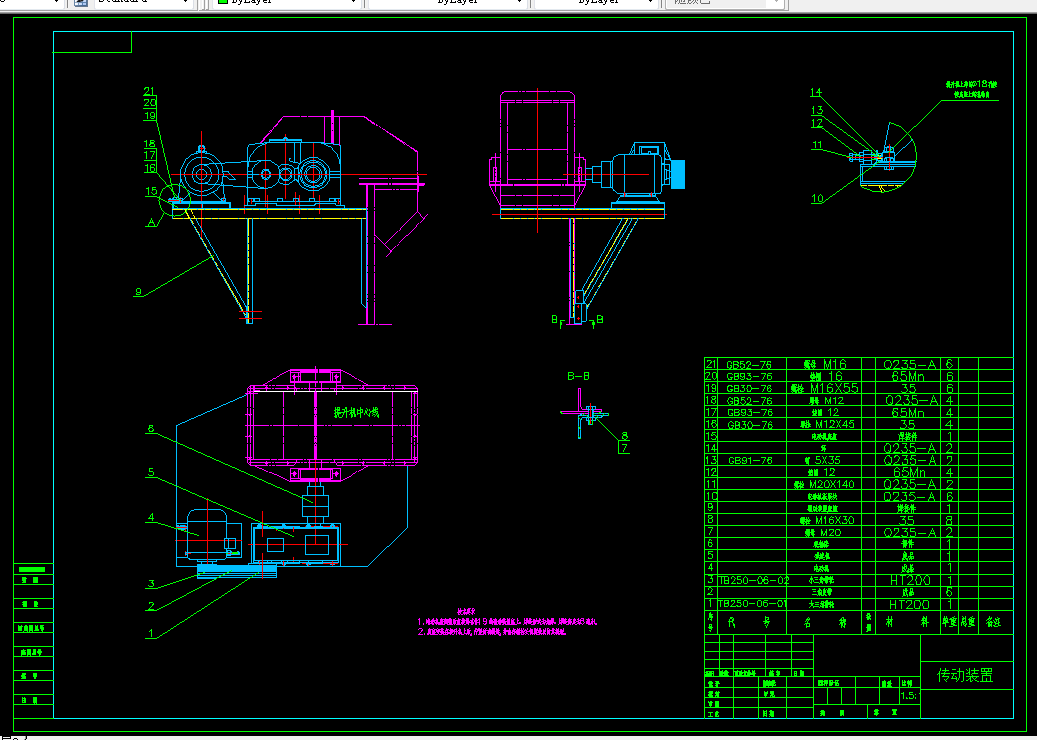

由电动机、减速器、逆止器或制动器及联轴器组成驱动装置。驱动主轴上装有链轮。为了使结构更加紧凑，进一步节省占地面积，采用直连式电动机，即电动机与减速器直接相联，还采用了带制动轮式联轴器，以达到代替逆止器的作用。

提升机的斗距为200mm，斗容为3md3，料斗运行速度为0.5m/s，主轴转速为24.71r/min。

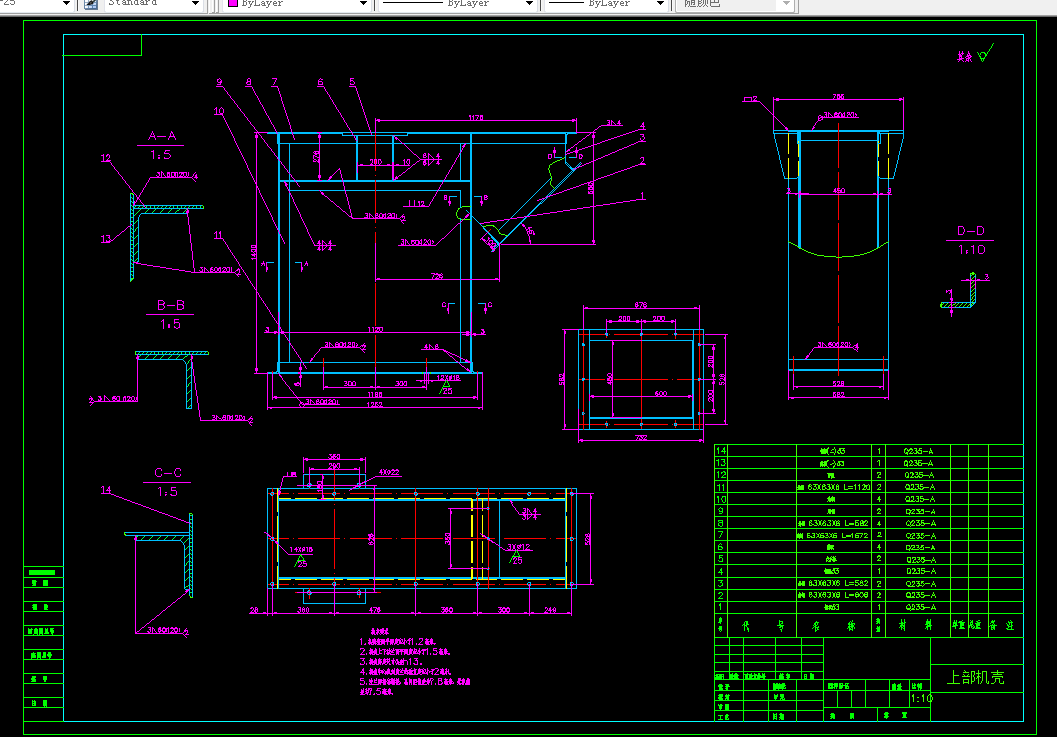

为了出现故障时使拆卸更加的方便，在斗式提升机的上部设置了一块可拆的挡板。为了使轴承的定位更加的方便，选用了带座的外球面球轴承。在上部，轴承及电动机的下部均设置了支架来固定轴承及电动机。

关键词 :  斗提机；滚子链；链轮；逆止器

目录

第一章 绪论 1

1.1 方案比较 2

1.1.1斗式提升机的分类 2

1.1.2斗式提升机的构造： 4

第二章 斗式提升机的设计计算 5

2.1 输送能力的计算 5

2.2  料斗的设计及装载卸载方式的选择 6

2.3  运行阻力和驱动功率的计算 8

2.4  电动机的选择与固定 9

2.5  轴的设计 10

2.6链轮的设计 16

2.7 壳体的设计 18

2.8选择减速器和驱动链轮轴联接的联轴器 19

2.9轴承轴承座的选取与固定 19

2.10斗式提升机弹簧式拉紧装置设计 20

2.11键的选取与校核 21

第三章 斗式提升机的安装 23

3.1基础划线 23

3.2机壳安装 23

3.2.1吊装法 23

3.2.2倒装法 23

3.2.3正装法 24

3.3传动链轮和改向链轮的安装 24

3.4链条及链斗的安装 25

3.5上机壳盖子的安装 25

3.6传动装置安装 25

3.7固定架的安装 25

3.8斗式提升机的调整试运转 26

3.8.1试运转前的检查 26

3.8.2试运转的要求 26

3.8.3钩头重力斗式提升机的安装 26

第四章 斗式提升机运行中的事故分析与处理 27

4.1运转时发生异常音响 27

4.2电动机机座振动 27

4.3漏灰 27

结论 28

参考文献 29

致谢 30

附录一 中文译文...........................................................i

附录二 外文资料原文…...................................................vii
