R368-液压金属打包机设计-PLC控制 下载积分：50　资料编号： R368

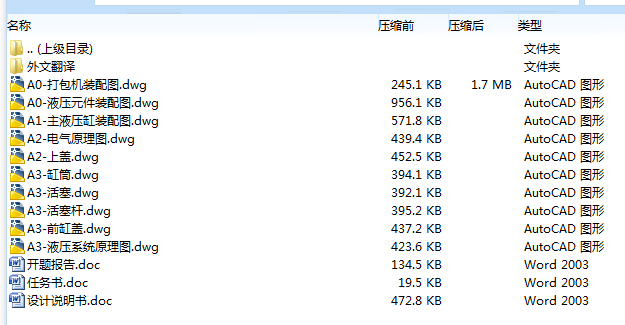

作品包括:

说明书1份，共33页，约14000字左右

任务书一份

开题报告一份

外文翻译一份

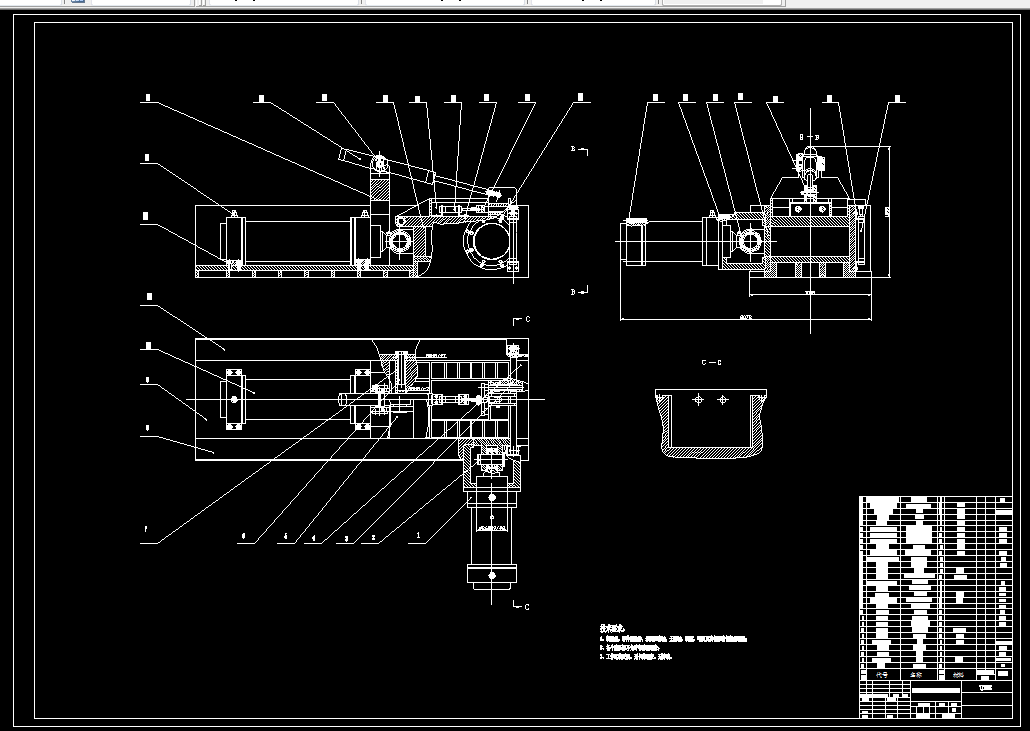

CAD版本本图纸，共10张

摘  要

随着人类科技的飞速发展，金属资源对于各国来说也变得越加重要。对现有的金属资源的过渡开采和不合理使用的，造成了大量的金属浪费。这自然而然的引起了人们的担忧，因而，废金属的回收再利用的课题也成了工业发展中必不可少的研究方向。

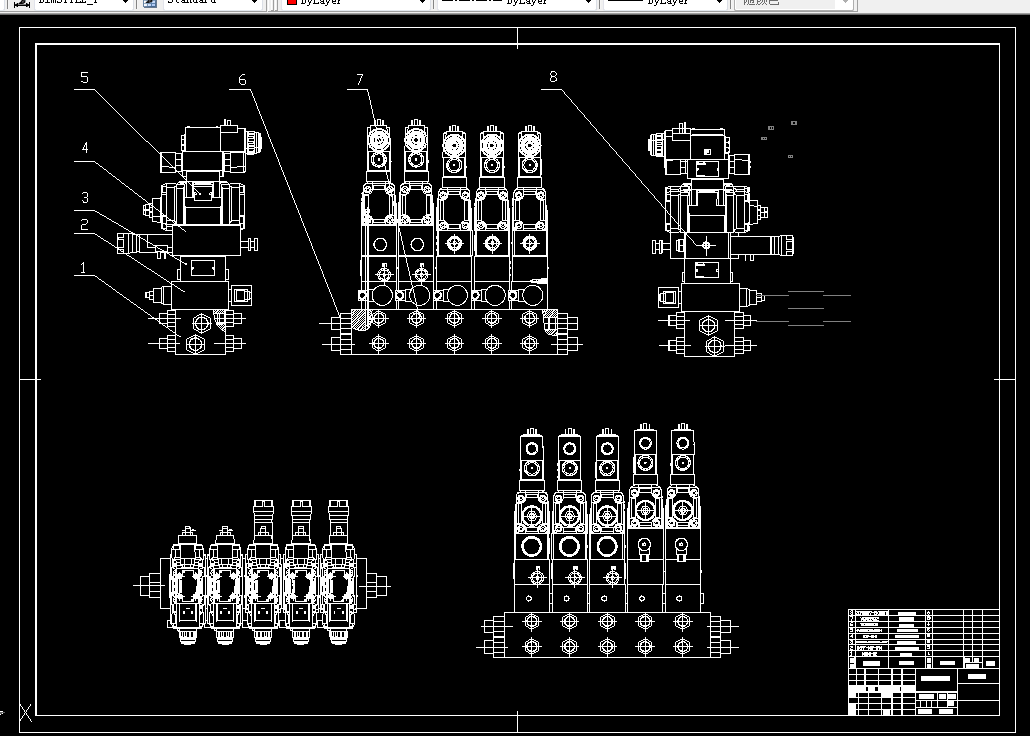

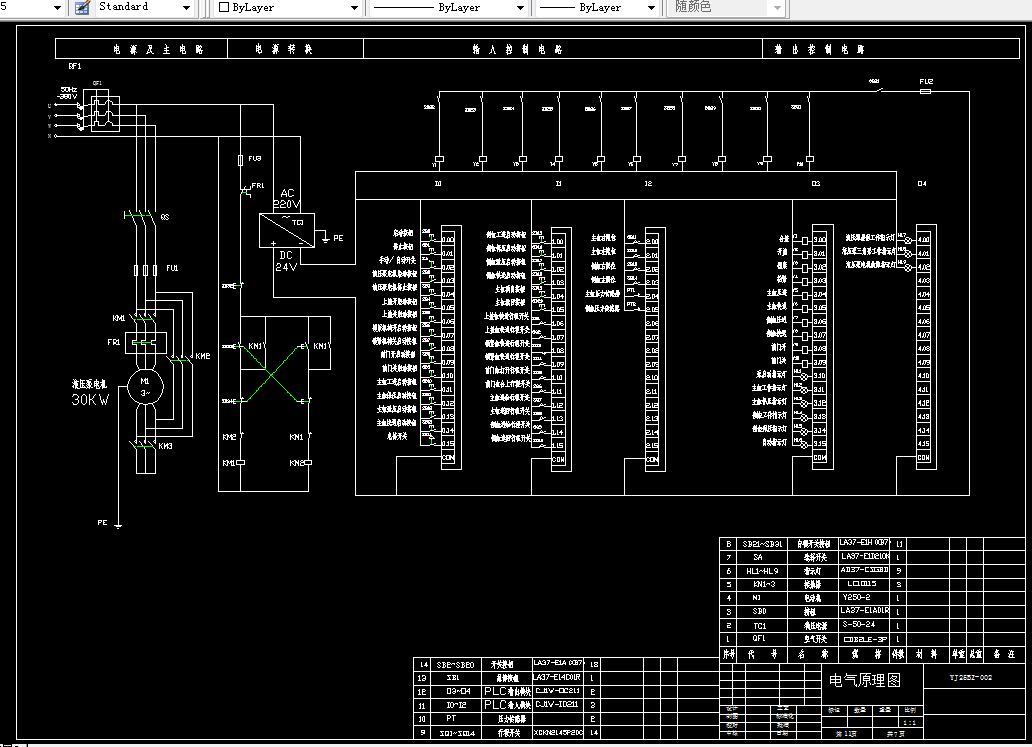

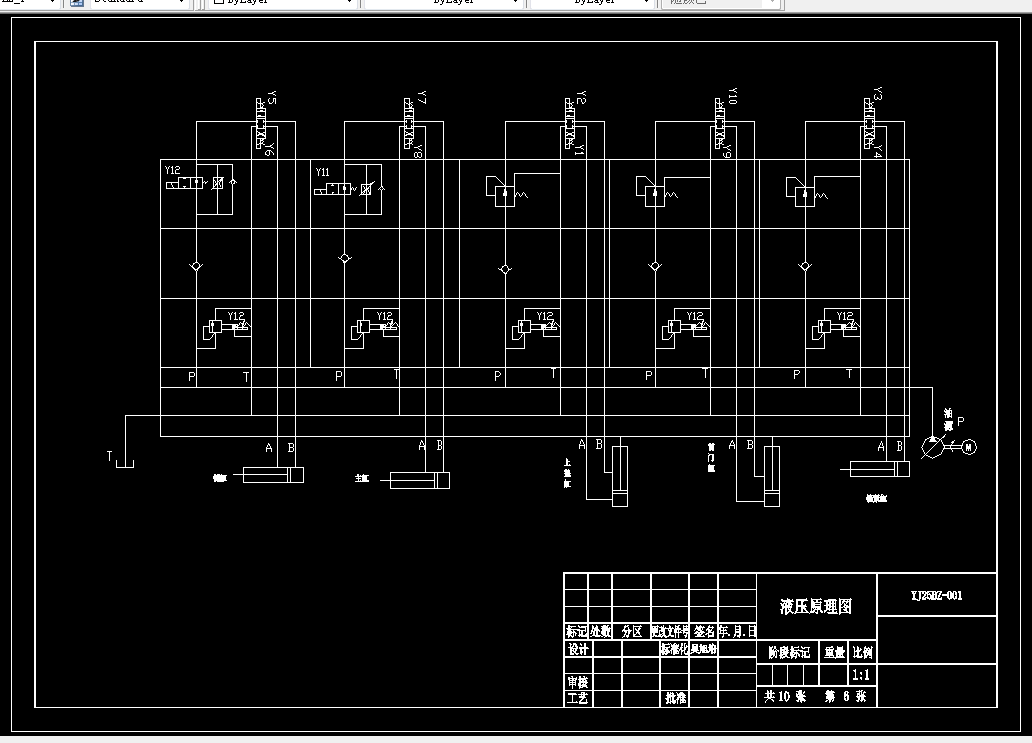

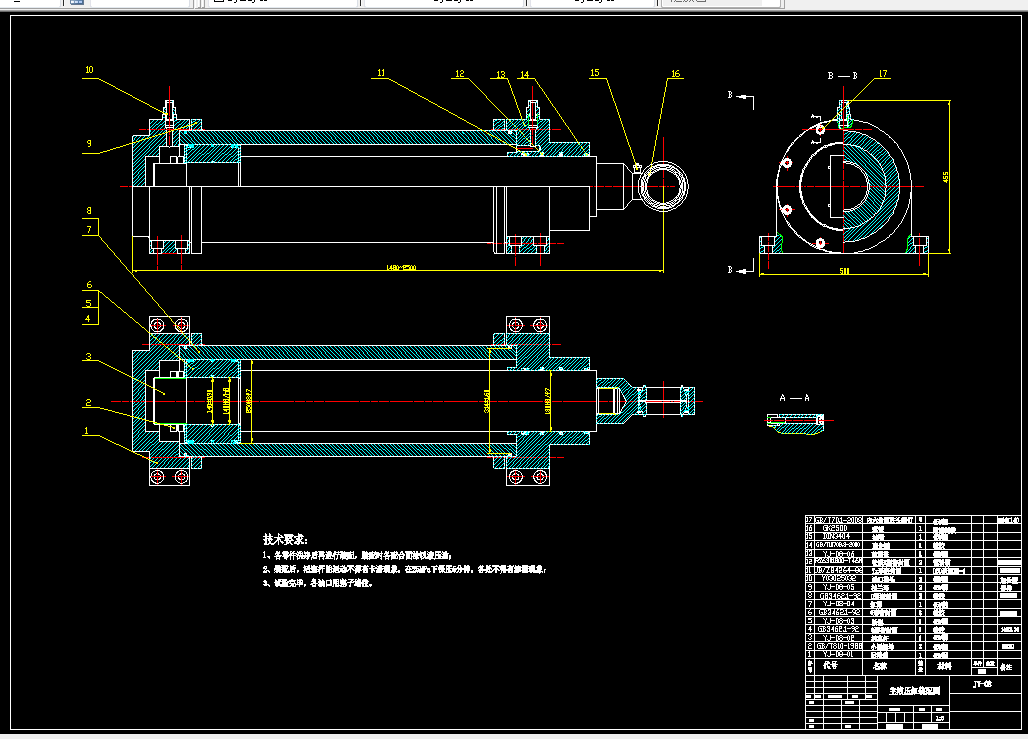

本设计的主要内容是液压缸和机构的设计、选型，金属打包机液压原理图，电气原理图以及叠加阀的设计、选型。本设计中，主、侧液压缸为打包机提供压缩动力，替代了传统的丝杆。主液压缸安置在压缩室后端面，侧压缸安置在压缩室左侧面。液压缸的设计包括了缸筒、活塞、导向套、活塞杆等的设计计算，以及密封圈、防尘圈、活塞与缸筒、活塞杆密封方式的选型。压缩室的设计主要是用来确定尺寸大小并且对其强度校核。本金属打包机除了主、侧液压缸外，还有上盖、锁紧机构、前门三个辅助液压缸，它们分别控制着上盖的闭合、锁紧机构的进退、前门的开合。

本设计完成了上述液压缸和机构的设计、选型，金属打包机液压原理图、电气原理图以及叠加阀设计选型。整个打包机不但制造成本低，而且企业的广泛需要，拥有很好的市场前景。

关键词：废金属的回收、金属打包机、液压

目  录

摘  要 I

ABSTRACT II

目  录 III

第1章  引  言 1

1.1 文献综述 1

1.1.1课题研究背景 1

1.1.2 课题研究的意义 2

1.2 设计内容简介 2

1.2.1 研究解决的问题 2

1.2.2整体设计方法 2

1.3 本章小结 3

第2章 打包机主体的设计分析 4

2.1 打包机的结构设计 4

2.1.1打包机的运动 4

2.1.2打包机的总布局 4

2.2 打包机压缩室的设计与强度校核 6

2.2.1 压头的强度校核 6

2.2.2 压缩室的设计 6

第3章 打包机液压系统的设计 9

3.1 液压系统的特点 9

3.2 液压系统工况分析 9

3.2.1分析系统工况 9

3.2.2确定液压系统的主要参数 10

3.3 拟订液压系统原理图 11

3.3.1确定供油路线 11

3.3.2液压回路的设计 11

3.3.3 拟订液压系统图 12

3.3.4液压系统原理图的分析设计 12

3.4 液压系统的计算和液压元件的选定 14

3.4.1液压缸的设计计算 14

3.4.2 选择液压元件 19

第4章PLC控制系统设计 23

4.1 PLC控制器的选择 23

4.2 系统控制要求 23

4.3 I/O点数的确定 24

4.4 画电气原理图 24

总  结 26

参考文献 27

致  谢 28
