R403-自动颗粒包装机的设计 下载积分：50　资料编号： R403

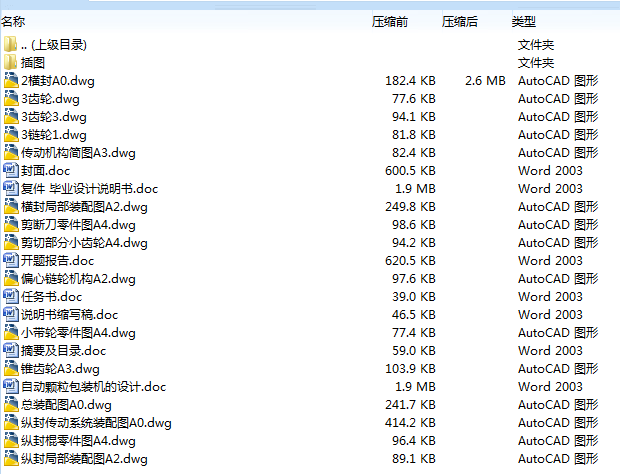

作品包括:

说明书1份，共47页，约14000字左右

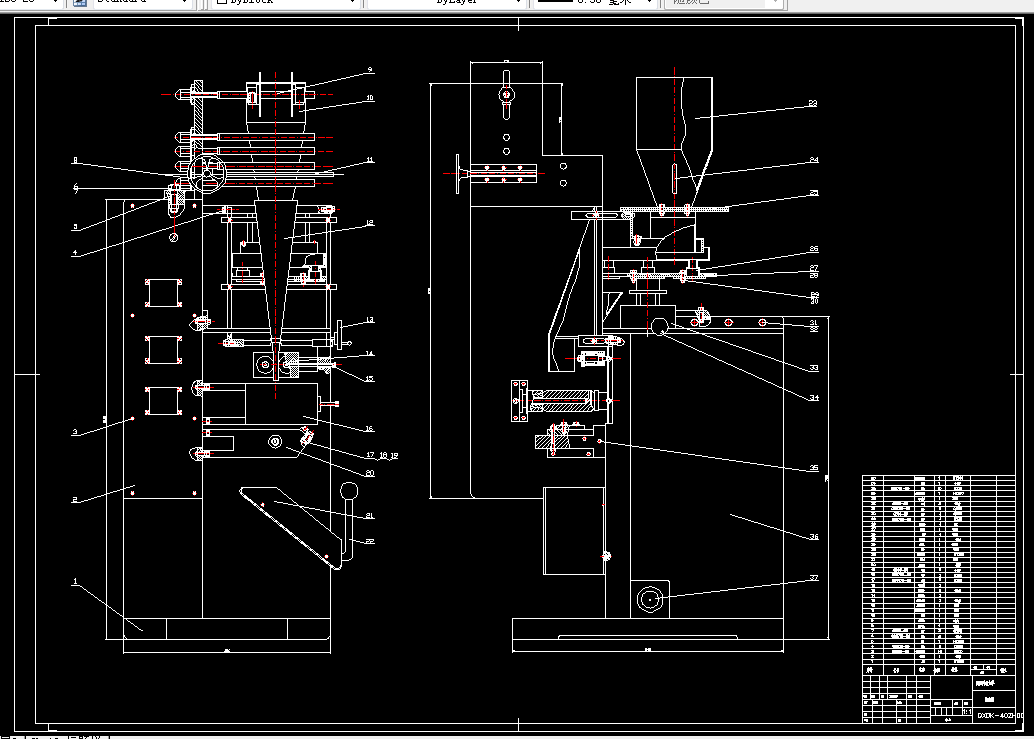

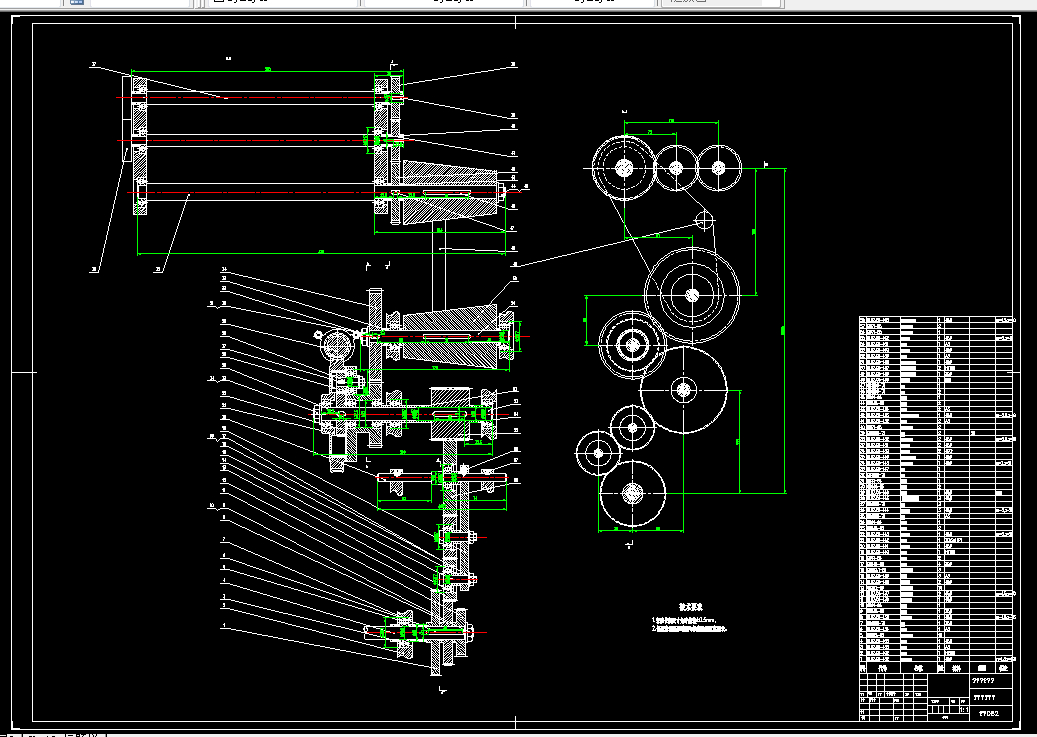

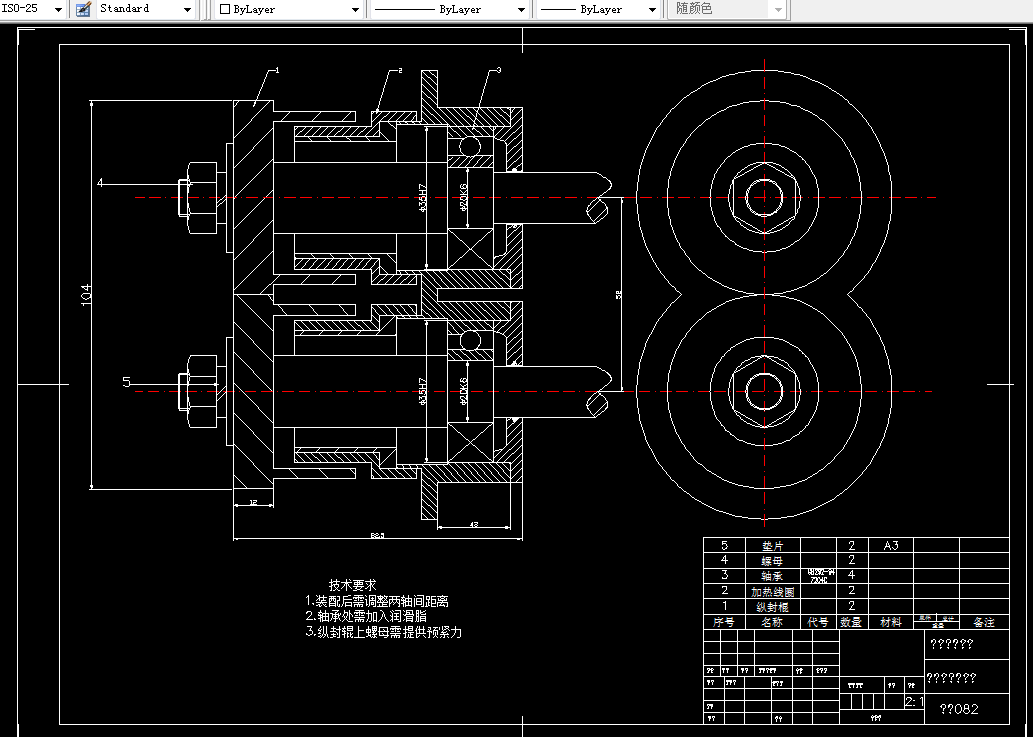

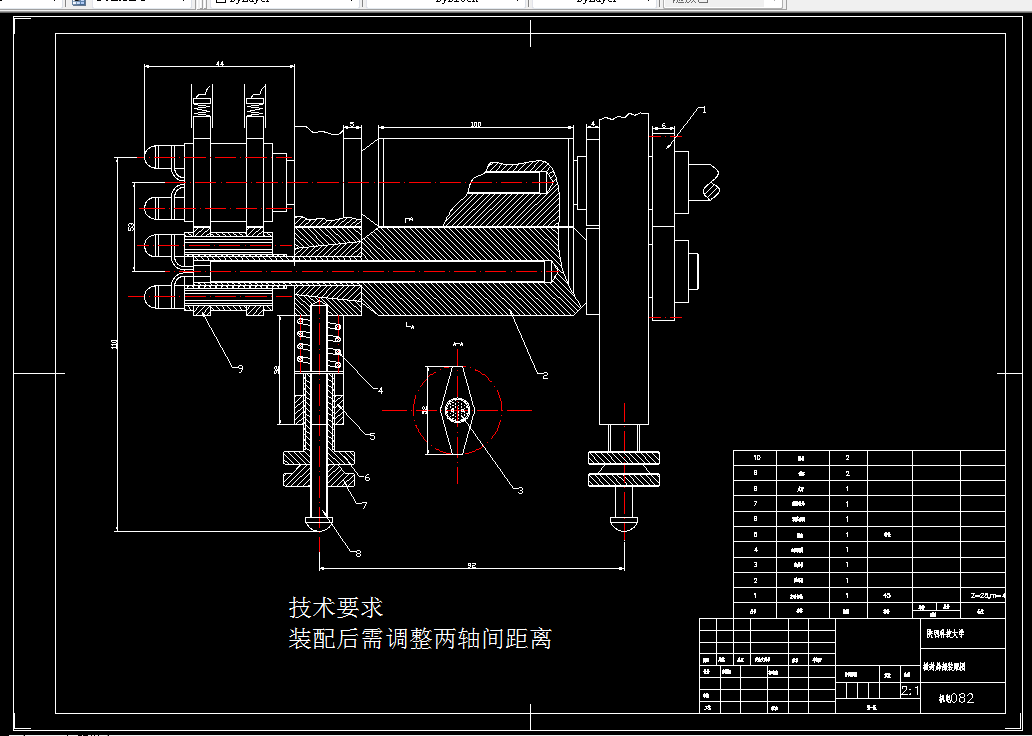

CAD版本本图纸，共15张

全自动颗粒包装机的设计

摘  要

   本文主要介绍了一种包装机械—自动颗粒包装机的工作原理及其设计过程，对其传动系统的参数进行计算和传动部件的强度校核，对其整体外观、箱体以及支架进行合理的改进。自动颗粒包装机主要适合于包装食品、茶叶、医药、化工等产品的松散状、无粘性细小颗粒物品的小剂量自动包装。其包装材料为复合材料，在高温下粘合。

    本机主要有横封机构、纵封机构、供料机构、剪切机构、传动机构。在本次设计中，我们的主要任务是对其传动系统进行改进，使其满足设计要求，以达到所要求的生产效率。

本机的特点是能自动完成制袋，可调量杯计算、充填、打印日期、封合部位打口、记数等功能。本机还采用了无级调整制袋长度机构和智能型商标定位装置。

关键词：包装机械，传动机构，横封机构，纵封机构

目 录

摘要 I

ABSTRACT II

1 绪论 1

1.1 自动颗粒包装机的现状 1

1.2 国内外的发展趋势 1

2 机械部分设计 4

2.1 整机机构 4

2.2 主要传动部件的说明 5

3 总体方案设计 10

3.1 功能和应用范围 10

3.2 工艺分析 10

 3.2.1 确定机器类型 10

3.2.2 确定工艺路线 10

3.2.3 对执行机构的运动要求 11

3.3 机构造型 12

3.3.1 包装材料供送机构 12

3.3.2 传动系统 12

3.3.3 切断装置 12

3.3.4 制动装置 12

4 运动参数的计算及传动系统的设计 13

4.1 带传动的计算 13

4.2 蜗轮蜗杆减速器的计算 14

4.3 链传动设计 17

4.4 剪切部分齿轮传动系统 18

4.5 偏心链轮机构设计 21

4.6 锥齿轮的设计计算 23

4.7 料盘传动部分 26

4.7.1 料盘齿轮1和齿轮2间的传动 26

4.7.2 料盘齿轮3和4间的传动 29

4.8 纵封传动部分 32

4.8.1 间隔齿轮1和齿轮2间的传动 32

4.8.2 纵封周传动齿轮9和齿轮10间的传动 37

4.8.3 锥轮齿形带微调无极变速器 40

5 颗粒包装机的使用和维护 42

5.1 机构本身故障 42

5.2 注意事项 43

致谢 45

参考文献 46
