R407-印刷机收纸装置设计[含SW三维图] 下载积分：150　资料编号： R407

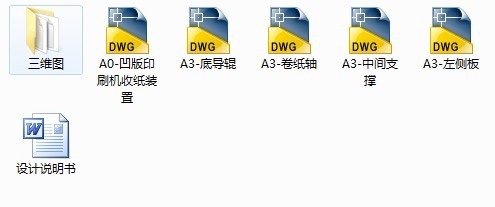

作品包括:

说明书1份，共32页，约12000字左右

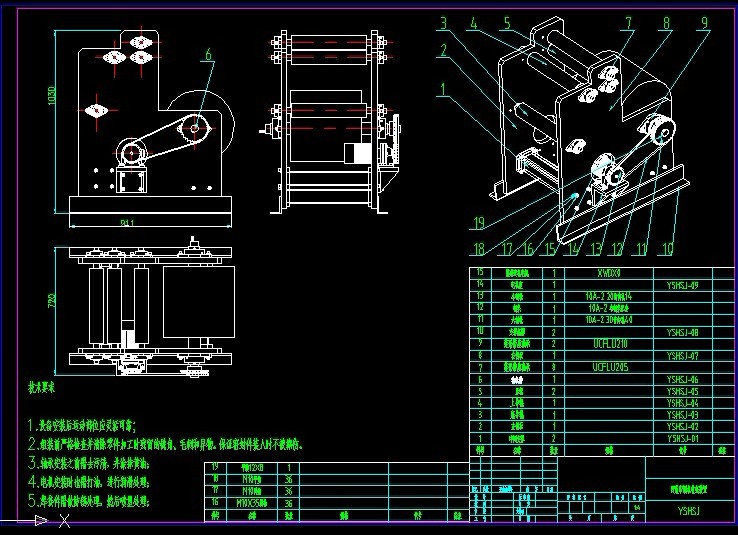

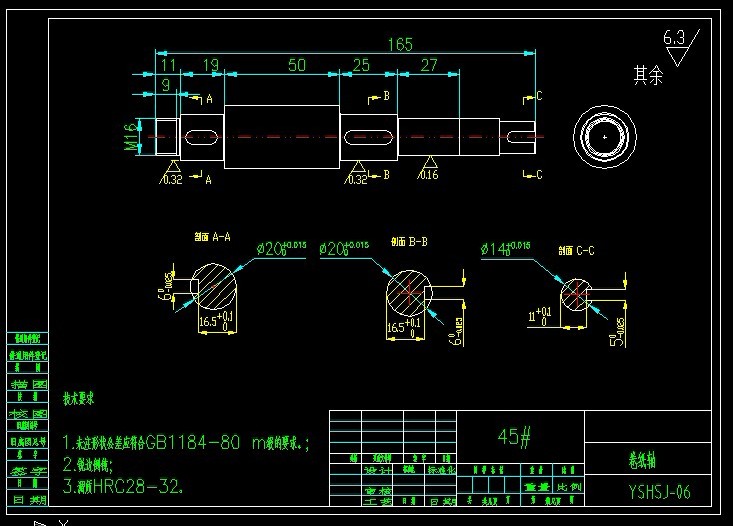

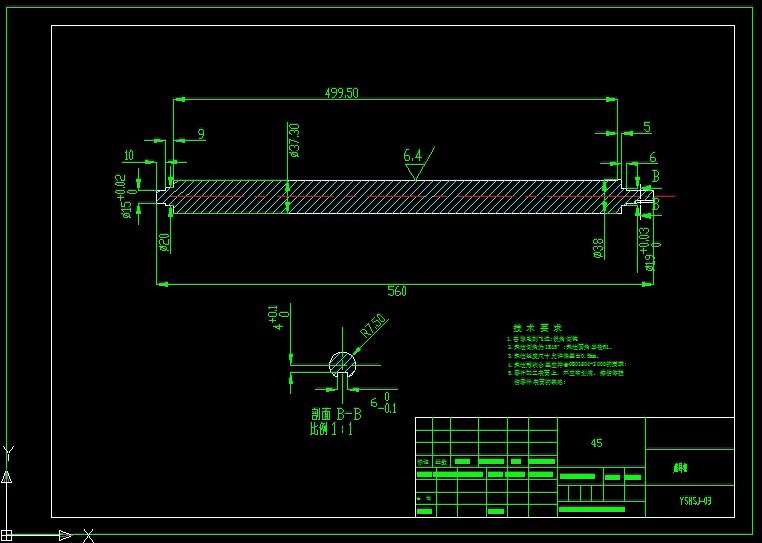

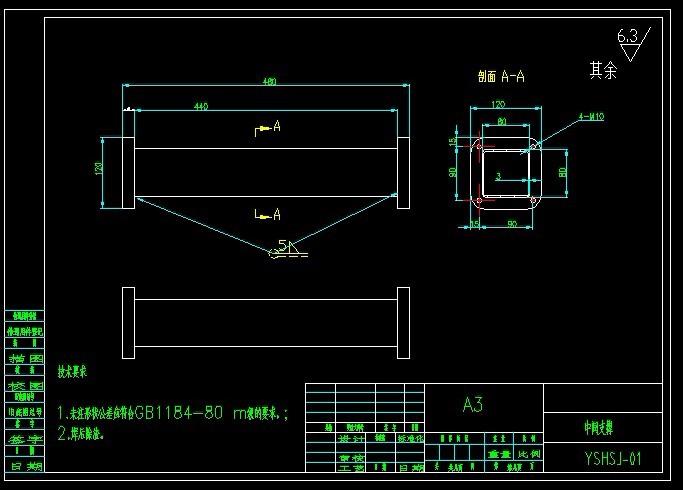

CAD版本本图纸，共5张

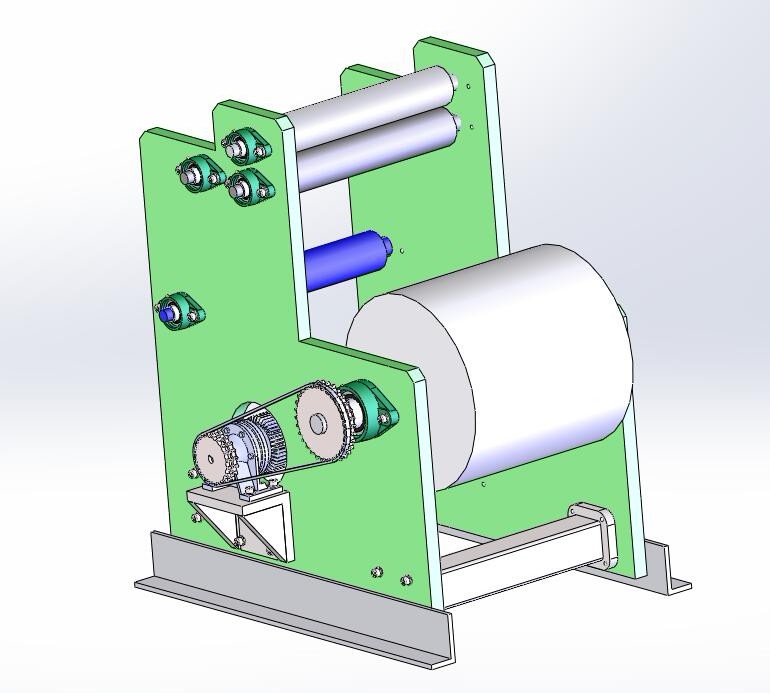

sw三维图一份

摘  要

国产单色胶印机在印刷市场具有巨大的保有量。目前由于印刷产品结构的调整与印刷技术的进步，单色印刷机的业务量明显下降；同时由于上光工艺的绿色环保优势，在印刷市场具有广阔的发展前景。印刷企业有较大的需求将单色胶印机改造成上光机，以便在成本投入较小的情况下，有效利用现有设备。

上光的方式与样式也呈现多样化，观察目前国内非常为之风行的文化出版品为求立体质感的表现而使用的局部立体上光，加工後的印刷完成品呈现出令人炫目的特殊立体视觉效果。其膜面已可不再是单一材质，可由不同种上光材料复合而得，如光由上光、PP上光、UV上光、水性上光等，由此可知上光虽然只的是在印刷品表面涂布裱合树脂、胶膜等物质而形成一膜面，但此膜面将随着时代的进步而有不同的变化。例如上光可用在包装产品上，有抗热作用食品包装上光；以及商业用途，如扑克牌上光等。

    干燥装置由烘道和热源组成。烘道是长方体形箱体，热源种类较多。用于上光机的干燥装置主要有热风干燥装置、红外线干燥装置、紫外线干燥装置和电子束干燥装置。这几种干燥装置可以单独使用，也可以组合使用。组合使用的干燥流程安排一般为：涂布上光油-→紫外线固化-→红外线干燥；涂布上光油（底油）-→热风干燥-→涂布UV光油-→紫外线固化；涂布上光油（底油）-→红外线干燥-→涂布UV油-→紫外线固化；涂布上光油-→热风干燥-→红外线干燥。

本论文在研究印刷机结构的基础上，对单色胶印机的印刷与水墨机组加干燥装置，对原机结构进行改造后，对收纸、干燥机组进行了结构设计，并完成与主机的连接，同时改造后的装置能够对印品进行烘干并收集整齐。

关键词：UV上光 干燥装置 收纸

ABSTRACT 3

1.绪论 5

1.1课题背景 5

1.2干燥机原理： 9

2. 凹版印刷机械收纸机组的结构设计 13

2.1输纸机构的设计: 13

2.2干燥源设计 14

2.3干燥机的传送机构设计 15

2.4收纸机构的设计 17

2.5设计小结 19

3. 凹版印刷收纸机组的校核计算 20

3.1电动机选择 20

3.2计算总传动比及分配各级的传动比 21

3.3传动装置的运动参数及动力参数的计算 21

3.4 V带传动的设计计算 22

3.5主动带轮轴的设计计算 24

3.6 键联接的选择及校核计算 26

3.7 箱体结构的设计 27

3.8设计小结 28

设计总结 30

参考文献 31

致 谢 32
