R411-ZL50装载机总体设计及行星变速箱设计 下载积分：50　资料编号： R411

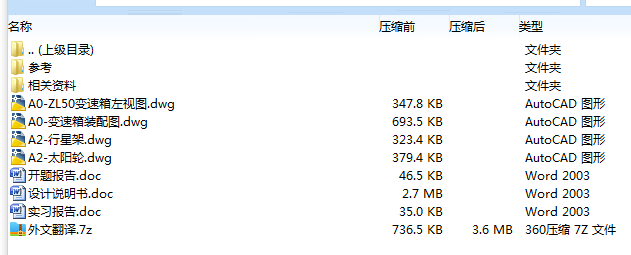

作品包括:

说明书1份，共75页，约33000字左右

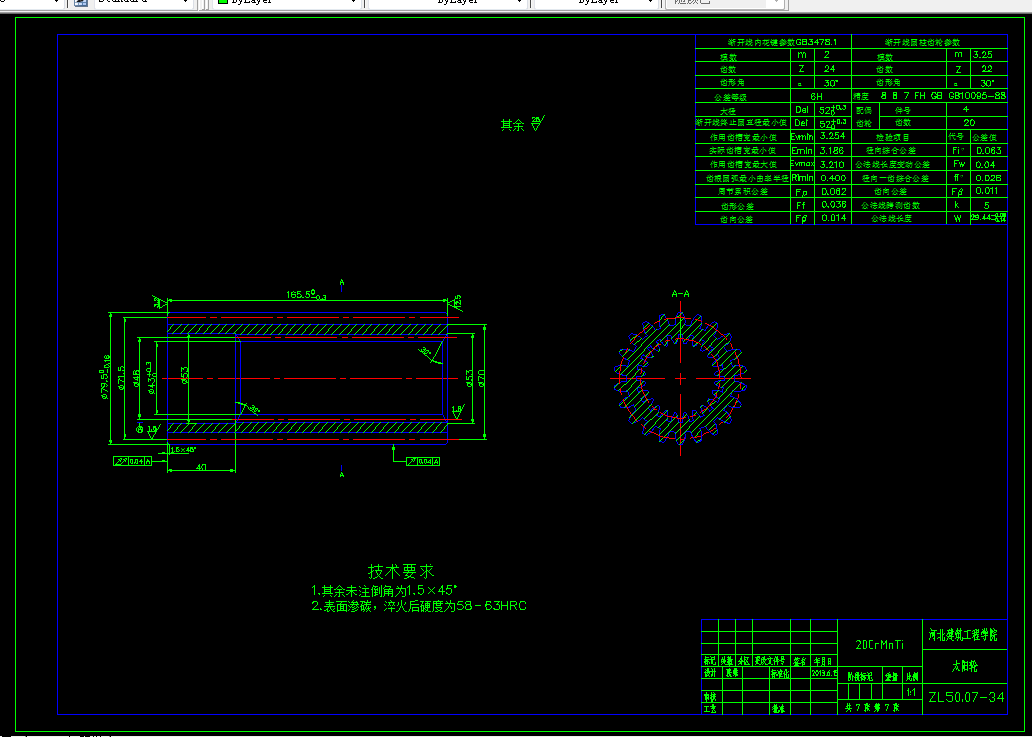

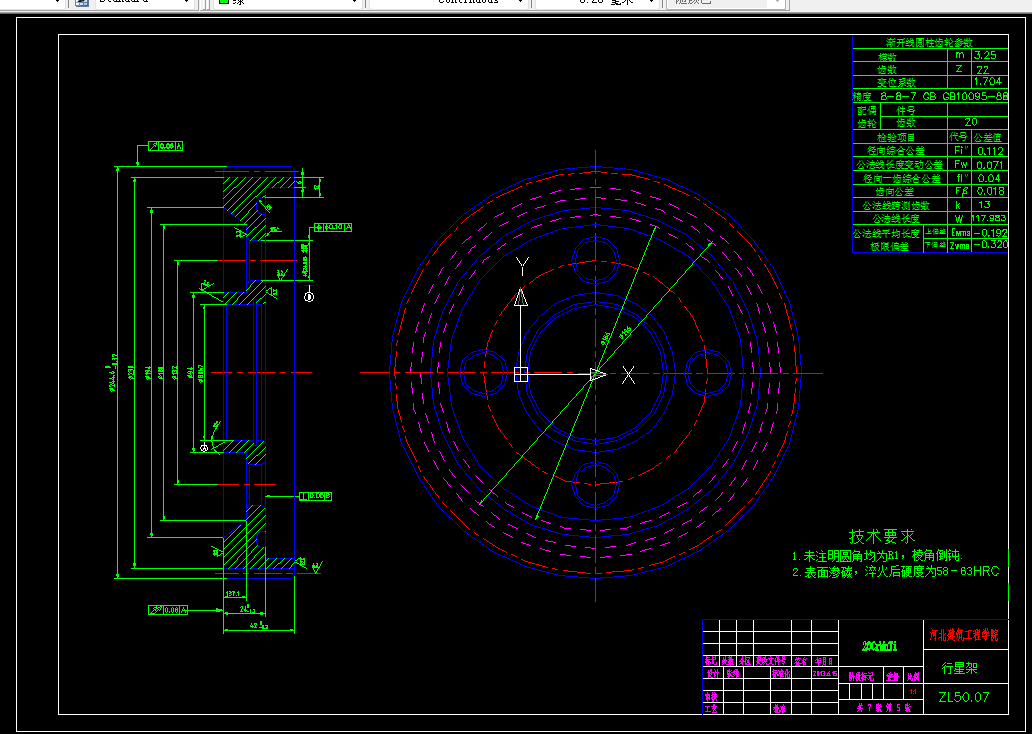

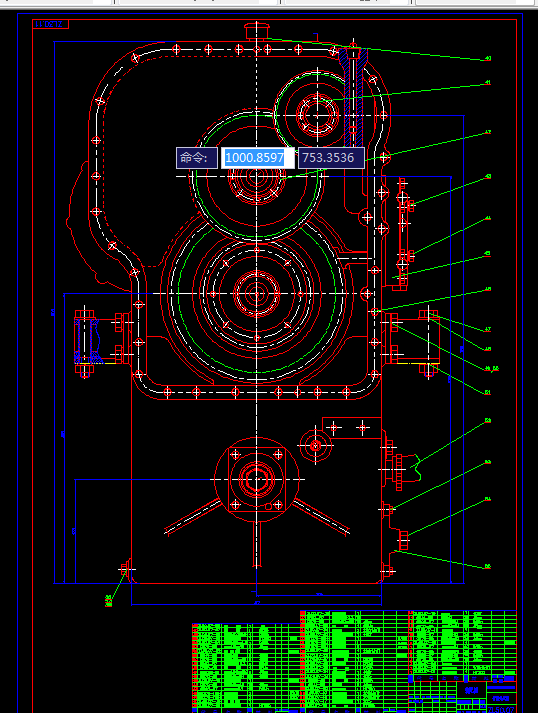

CAD版本本图纸，共4张

摘要

Zl50装载机是我国轮式装载机系列中的中型产品，该机是一种较大型的以装卸散状物料为主的工程机械，广泛应用于矿山、基建、道路修筑、港口、货场、煤场等地进行装载、推土、铲挖、起重、牵引等作业。

本设计的步骤简单如下：1.对装载机的总体进行分析，确定总体参数；2.牵引计算，确定出各档及各档传动比；3.对装载机进行整体布置，并绘出总体布置图；4.变速箱的设计，这是本设计中最主要的部分，确定传动比，设计传动简图，配齿计算，得出齿圈、行星轮、太阳轮的齿数，并验算其合理性。然后进行齿轮设计；5.对离合器，轴、轴承的设计及选择。

此设计中，主要任务是设计变速箱及第二行星排，设计中采用了行星式动力换挡变速箱，它具有3个离合器和3根轴，且轴安装在壳体内，使变速箱结构简单、便于维修。变速箱具有两个前进挡和一个后退档，可以产生三个速度。

关键词：    装载机      液力机械传动系统      行星式动力换挡变速箱

目录

第1章 前言????????????????????????????????????????????????????????????????????????? 1

第2章 总体设计?????????????????????????????????????????????????????????????????? 2

  2.1 概述??????????????????????????????????????????????????????????????????????????? 2

  2.2 选择确定总体参数??????????????????????????????????????????????????????????? 2

  2.3 装载机底盘部件型式设计?????????????????????????????????????????????????? 11

第3章 牵引计算???????????????????????????????????????????????????????????????? 22

  3.1 柴油机与变矩器联合工作的输入与输出特性曲线??????????????????????? 22

  3.2 确定档位及各档传动比???????????????????????????????????????????????????? 28

  3.3 运输工况牵引特性曲线???????????????????????????????????????????????????? 31

  3.4 求出各档最高车速并分析牵引特性??????????????????????????????????????? 33

第4章 总体布置???????????????????????????????????????????????????????????????? 35

  4.1 总体布置草图的基准??????????????????????????????????????????????????????? 35

  4.2 各组成部件的位置????????????????????????????????????????????????????????? 35

  4.3 计算平衡重?????????????????????????????????????????????????????????????????? 39

4.4 桥荷的分配????????????????????????????????????????????????????????????????? 40

4.5 验算轮胎载荷??????????????????????????????????????????????????????????????? 42

4.6 总体布置图?????????????????????????????????????????????????????????????????? 43

第5章 行星式动力换挡变速箱设计???????????????????????????????????????? 43

5.1 传动比的确定 ?????????????????????????????????????????????????????????????? 44

  5.2 传动简图设计 ?????????????????????????????????????????????????????????????? 45

  5.3 配齿计算 ??????????????????????????????????????????????????????????????????? 47

5.4 离合器设计?????????????????????????????????????????????????????????????????? 53

5.5 齿轮设计????????????????????????????????????????????????????????????????????? 56

5.6 轴的设计????????????????????????????????????????????????????????????????????? 59

5.7 轴承的选择计算????????????????????????????????????????????????????????????? 64

第6章 毕业设计小节??????????????????????????????????????????????????????????? 66

参考文献????????????????????????????????????????????????????????????????????????????68

毕业实习报告????????????????????????????????????????????????????????????????????? 69

附：英文翻译

    英文原文
