R510-链式开沟机的设计 下载积分：50　资料编号： R510

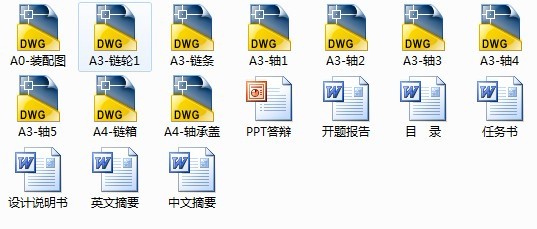

作品包括:

说明书1份，共36页，约15000字左右

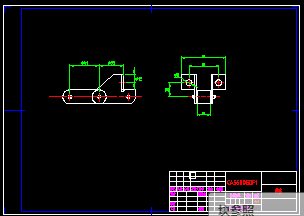

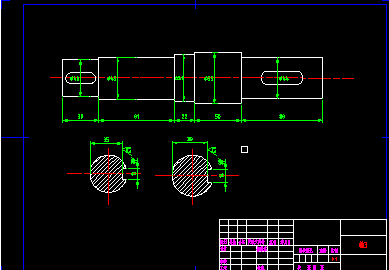

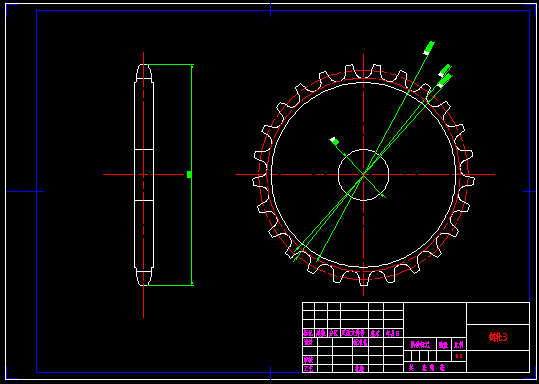

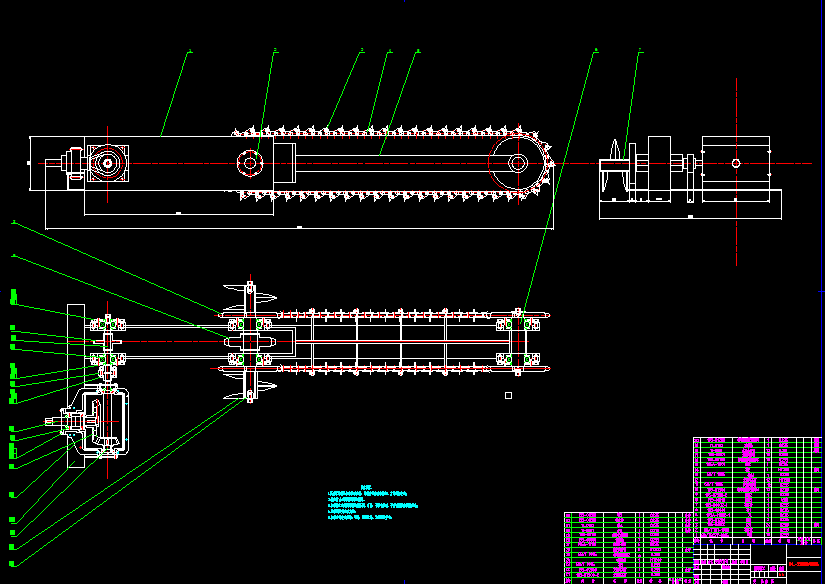

CAD版本图纸，共10张

1KL-350型链式开沟机的设计

摘要 :开沟机在国外已广泛应用，我国除极少数引进国外的连续式开沟机外，国产开沟机投入使用的较少。近年来，我国开沟施工工程的规模越来越大，如基础建设施工开沟、光缆、电缆、管道铺设等方面都面临着巨大的开沟工作量。特别是在农业工程领域，果树施肥、农田开沟、蔬菜园开沟，都是用工量很大的作业，我国几乎都用人工完成。果园、农田、蔬菜园等作业对象体现出地表不平整、有杂草、树枝及石块、地下有树根等特点，开沟条件比较恶劣，一般开沟机难以适应。因此研制适合我国土壤情况的开沟机，对提高开沟的效率、减少人力和物力资源的浪费、提高劳动生产率有重要意义。

开沟机的开沟装置是其关键部件，而刀片是影响开沟质量、功耗和振动等的重要因素，因此有必要对开沟装置及刀片结构进行深入的研究分析。本文以开沟装置为研究对象，以功耗低、适应性强和可操作性好为目标，研究了一种适用于果园、农田、蔬菜园等环境、满足农艺要求的链式开沟机。论文主要工作包括：

1．系统分析了国内外开沟机的发展现状、确定了开沟机为回转链式开沟机。根据工作环境、农艺要求以及动力学分析结果，确定了沟宽、沟深、整机前进速度、链速、生产率、切土阻力、切削功耗、总功耗、比功、切削厚度等基本参数和整机的总体方案。

2．开展了链式开沟机结构设计和试制。该机由挂接机构、传动机构和开沟装置等主要部件组成，对主要链式开沟机的链条和轴进行了校核，满足链式开沟机的工作条件，开展了链并式开沟机的功能性试验。

关键词 :  链式开沟机  链传动  切削阻力  开沟器

目   录

1 引言 1

1.1 研究意义目的 1

1.2 国内外开沟机的发展及研究现状 2

1.2.1 国内状况 2

1.2.2 国外状况 3

1.3 主要内容 5

2 技术任务书（JR） 5

2.1 设计依据及要求 5

2.2 工作原理 6

2.3 主要性能指标及技术参数 7

2.4 关键技术及解决方法 8

3 设计计算说明书（SS） 10

3.1 结构方案分析 10

3.2 结构组成及工作原理 10

3.2.1 结构组成 10

3.2.2 主要技术参数 11

3.3 主要工作部件的设计 11

3.3.1 开沟工作部件的设计 11

3.3.2 传动系统的设计计算 20

3.3.3 机架 22

3.4 主要工作部件的强度校核 22

3.4.1 开沟驱动链的强度校核 22

3.4.2 传动轴的强度校核 24

5  使用说明书（SM） 31

5.1 名称与型号 31

5.2 结构及工作原理 32

5.3 使用维护 32

5.4 故障诊断 32

6 结论 33

6.1 主要研究结论 33

6.2 改进意见 33

参考文献 35

致谢 36
