R511-修井机绞车设计 下载积分：50　资料编号： R511

作品包括:

说明书1份，共38页，约7200字左右

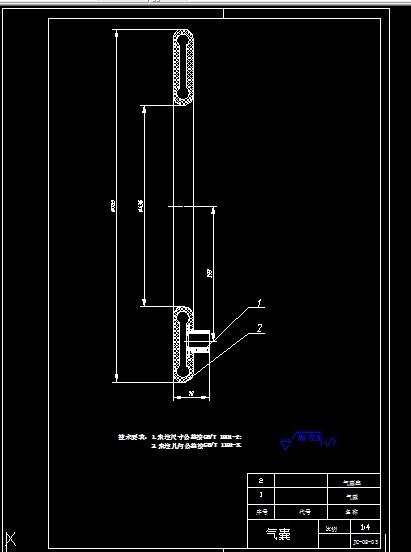

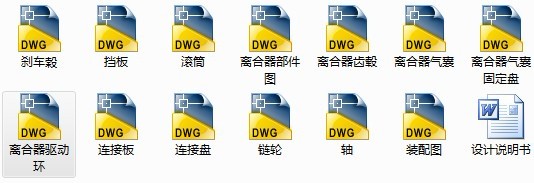

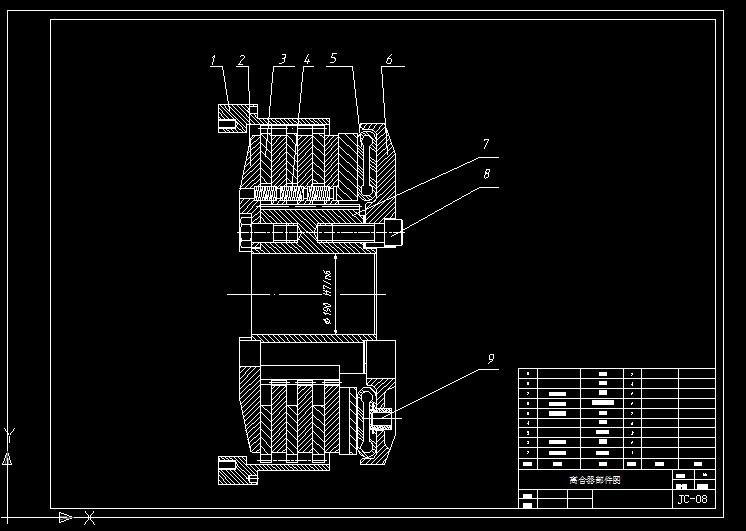

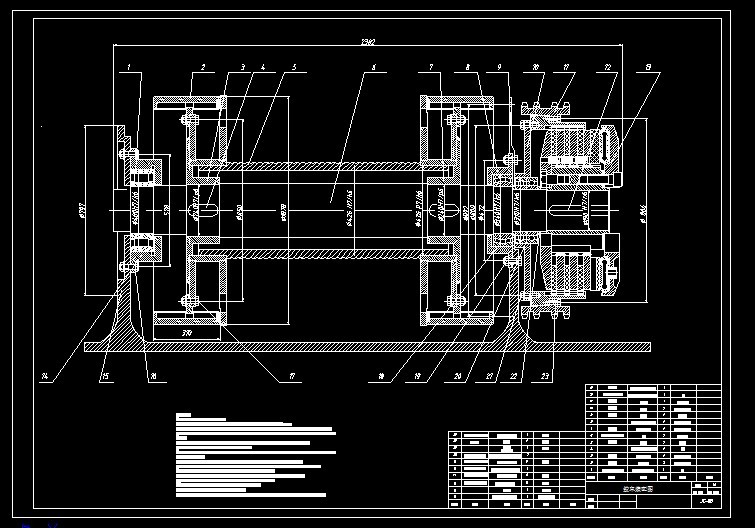

CAD版本图纸，共13张

摘要

    修井机是油田用于修井作业不可缺少的设备，绞车是修井机上的核心部分。本文介绍了修井机的类型、特点以及国内外的发展状况。XJ-450修井机是一种较小规模，它的设计是为小型修井作业而设计的。通过对已有的方案对比分析确定了XJ-450修井机绞车总体设计方案:通过对载荷及动力传动方式的分析选择了钢丝绳，完成了滚筒体，滚筒轴和链轮的结构设计;同时，在文中对刹车和离合器进行了简单的介绍和选择，确定了刹车盘的冷却方式;完成了绞车组成系统设计选择和主要构件的设计选择;并对滚筒轴等主要构件进行了校核:对链条计算方法进行探讨;最后，对修井机进行了经济型评价，从而完成了整体的设计，得出了一些结论。

    关键词:修井机;绞车;滚筒；滚筒轴XJ-450

目  录

摘要 1

第一章 修井机绞车基本参数 5

1.1 绞车工作原理及主要结构图 5

1.2 XJ450的基本参数及要求 7

1.3 确定参考的绞车类型 8

1.4 XJ450传动系统 9

第二章 滚筒和滚筒轴的设计计算 10

2.1快绳的运动分析 10

2.2游动系统钢绳拉力和效率 12

2.3各个参数计算与选取 14

第三章 轴的设计 18

3.1按扭转强度条件估计最小轴径 18

3.2轴的设计 19

第四章 滚筒的计算 28

4.1扭矩与弯矩 28

4.2滚筒体所受的载荷 29

第五章 刹车类型的分析和选取 35

结论 36

参考文献 37

致 谢 38
