R555-翻板机三维设计及优化[含SW三维图] 下载积分：150　资料编号： R555

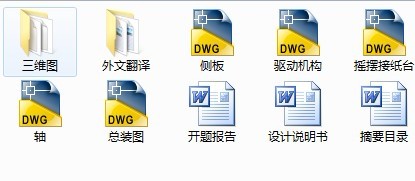

作品包括:

说明书1份，共34页，约10000字左右

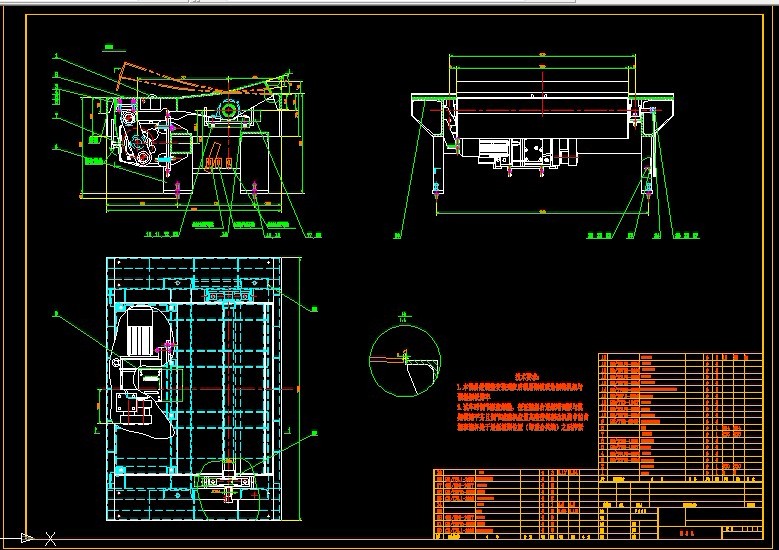

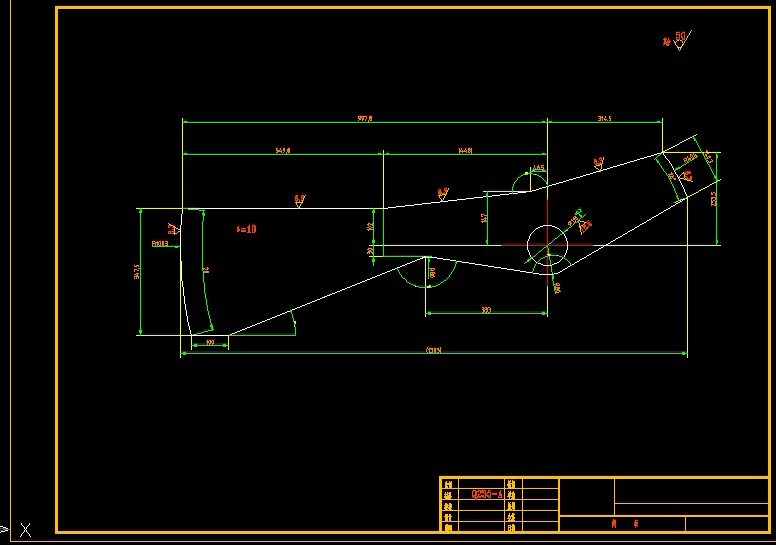

CAD版本本图纸，共5张

sw三维图一份

摘  要

翻板机主要应用于造纸车间完成工段的纸卷输送过程中。在纸卷自动输送线中，翻板机可以接收前方过来的纸卷，然后根据工艺需要适时释放；以此来降低纸卷的运动速度以及为后方的工作预留足够的时间。

本设计的重点是运用机械原理和机械设计方法设计对翻板机的结构进行设计，并运动三维软件solidworks对其进行优化。本次设计，是在了解掌握翻板机内部结构和工作原理的基础上，对其进行结构优化设计。合理布置了各传动结构。

关键字：翻板机  机械设计  工作原理  结构优化

目  录

摘  要 I

Abstract II

目  录 III

第1章 前言 1

1.1技术概述 1

1.2研究内容 2

第2章 翻板机的总体设计 4

2.1翻板机结构分析 4

2.2翻板机工作原理 11

第3章 翻板机的设计计算 14

3.1翻板机规格参数 14

3.2减速机输出轴径向载荷的校核 14

3.3转动轴的校核 18

3.4 横梁的校核 21

3.5 与连杆相连的轴的校核 24

第4章 总体装配图的设计 25

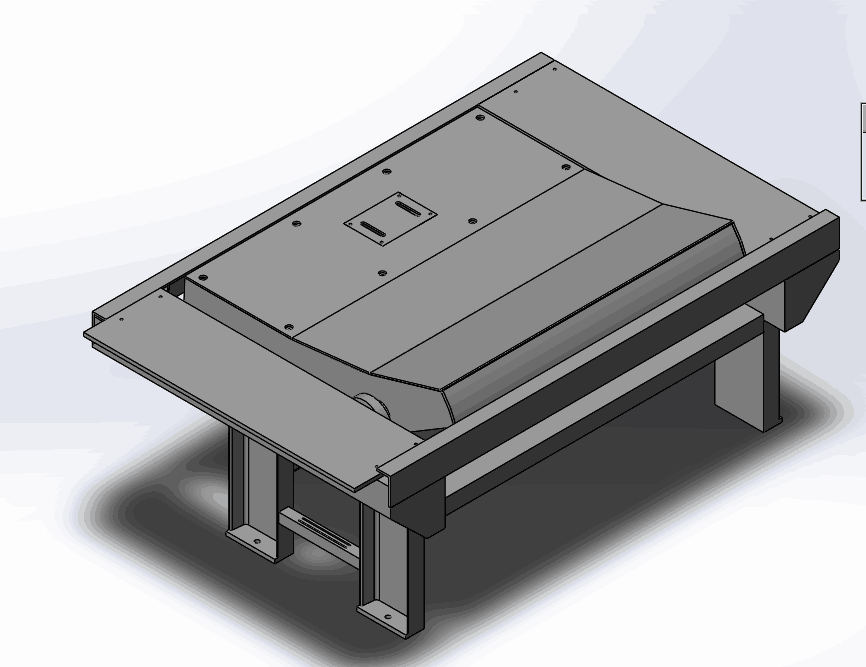

4.1三维总装配图 25

4.2 机架装配三维图 25

4.3 驱动装置三维图 26

4.4 摇摆接纸台三维图 26

4.3 部分零件三维图 26

致  谢 30

参考文献 31
