R564-3175直线振动筛的设计 下载积分：50　资料编号： R564

作品包括:

说明书1份，共45页，约11000字左右

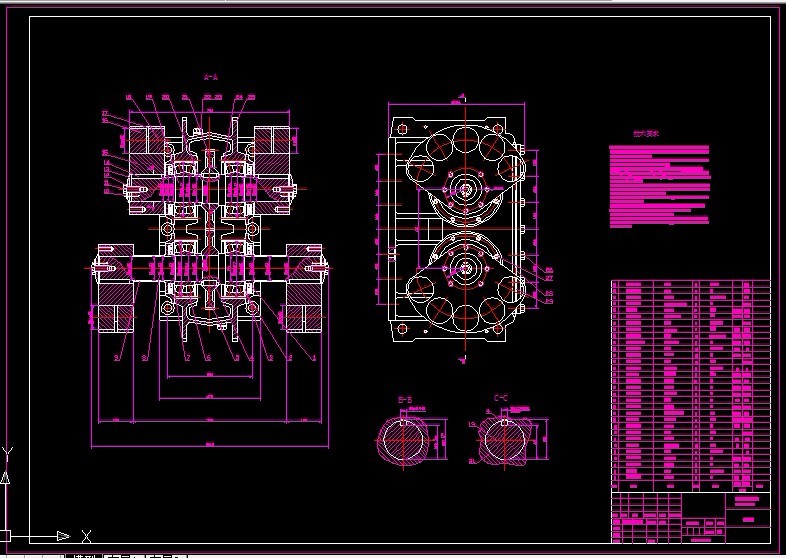

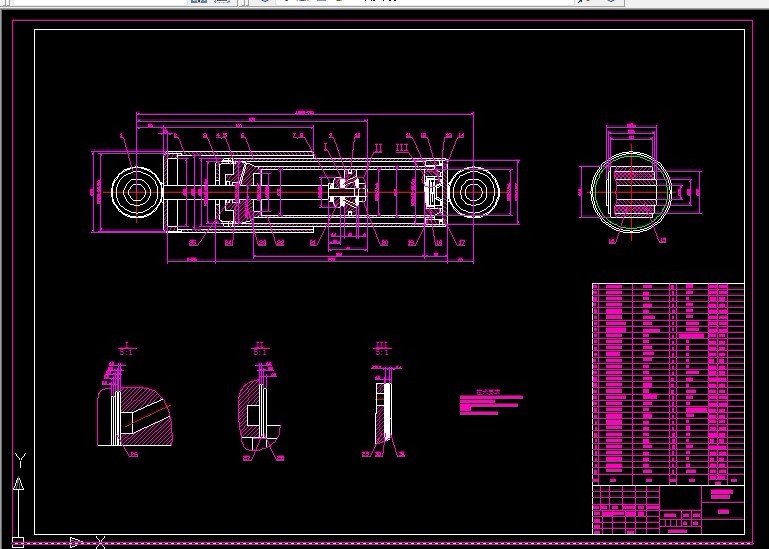

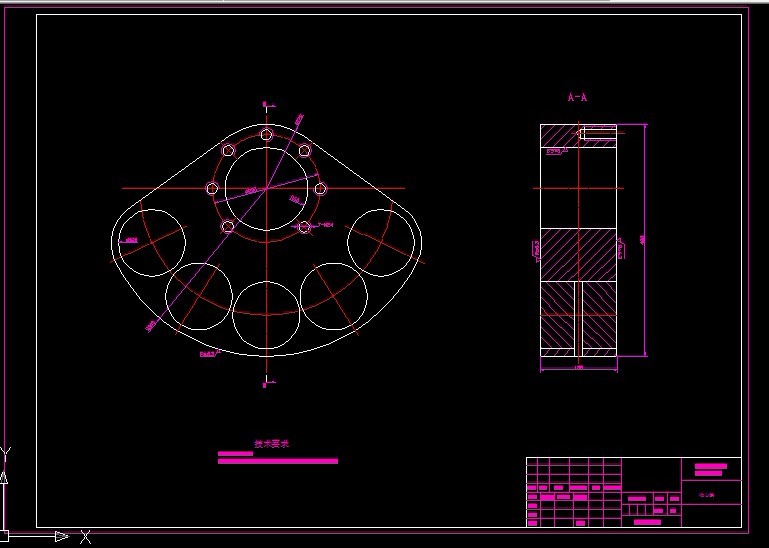

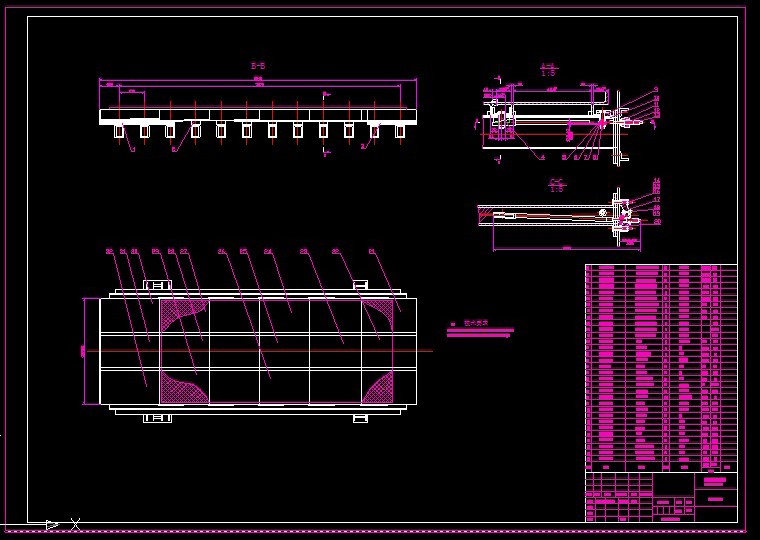

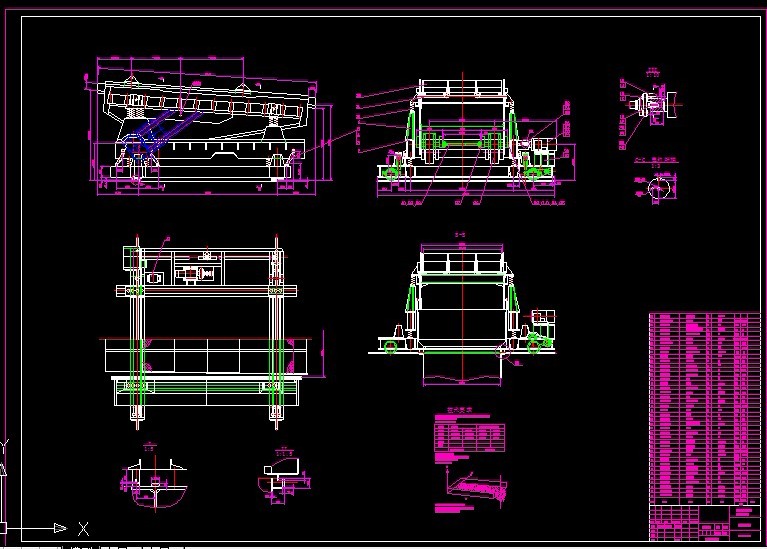

CAD版本本图纸，共6张

3175直线振动筛的设计

摘  要

本次设计振动筛，在冶金和煤矿有广泛的应用。本文主要介绍振动筛的应用及其发展状况，本次设计包括振动筛的分类与特点和设计方案的确定；对物料的运动分析；对振动筛的动力学分析及动力学参数的计；合理设计振动筛的结构尺寸；对激振器进行偏心块的设计和计算，和齿轮的校核；包括原始的设计参数；电动机的设计与校核；进行了主要零部件的设计与计算；弹簧的设计与计算；轴的强度设计；轴承的选择和计算；然后设备的维修、安装等。

关键词：振动筛；弹簧；激振器

目录

1 绪论------------------------------------------------------------------------------------1

   1.1 筛分技术的现状-----------------------------------------------------------------------------1

   1.2 筛分机械发展概况--------------------------------------------------------------------------2

   1.3 国内外筛分机械的发展方向--------------------------------------------------------------3

   1.4 课题提出意义和所设计的内容-----------------------------------------------------------3

2 热矿振动筛的运动和动力学分析--------------------------------------------------------4

   2.1 振动筛的基本概念 ------------------------------------------------------------------------4

        2.1.1 振动筛分类-------------------------------------------------------------------------4

        2.1.2 筛分基本原理----------------------------------------------------------------------5

        2.1.3 振动筛的主要部件----------------------------------------------------------------5

2.2 振筛面物料的运动分析-------------------------------------------------------------------6

2.3 热矿振动筛的动力学分析----------------------------------------------------------------7

2.4 热矿振动筛工作原理----------------------------------------------------------------------9

3 热矿振动筛参数的设计计算---------------------------------------------------------------11

   3.1 参数的计算与选择--------------------------------------------------------------------------11

   3.2 动力参数的计算与选择--------------------------------------------------------------------15

4 主要零部件的设计-----------------------------------------------------------------------------19

   4.1 激振器的设计--------------------------------------------------------------------------------19

       4.1.1 齿轮设计计算-----------------------------------------------------------------------19

       4.1.2 轴的强度计算-----------------------------------------------------------------------24

         4.1.3 偏心块设计计算--------------------------------------------------------------------29

       4.1.4 轴承选择-----------------------------------------------------------------------------30

   4.2 螺旋弹簧计算--------------------------------------------------------------------------------31

   4.3 联轴器的选择--------------------------------------------------------------------------------34

5 热矿振动筛的安装与维护-------------------------------------------------------------------35

   5.1 热矿振动筛的安装--------------------------------------------------------------------------36

   5.2 热矿振动筛的维护--------------------------------------------------------------------------37

6 环保和经济评价---------------------------------------------------------------------------------37

   6.1 热矿振动筛的环保--------------------------------------------------------------------------37

   6.2 热矿振动筛的经济分析--------------------------------------------------------------------38

结论------------------------------------------------------------------------------------------------------39

致谢------------------------------------------------------------------------------------------------------40

参考文献-----------------------------------------------------------------------------------------------41
