R569-分钢机的设计 下载积分：50　资料编号： R569

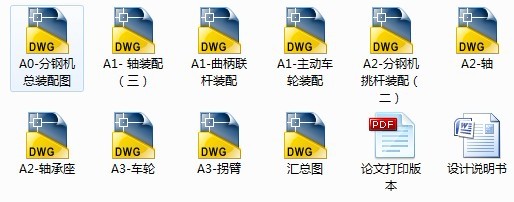

作品包括:

说明书1份，共42页，约14000字左右

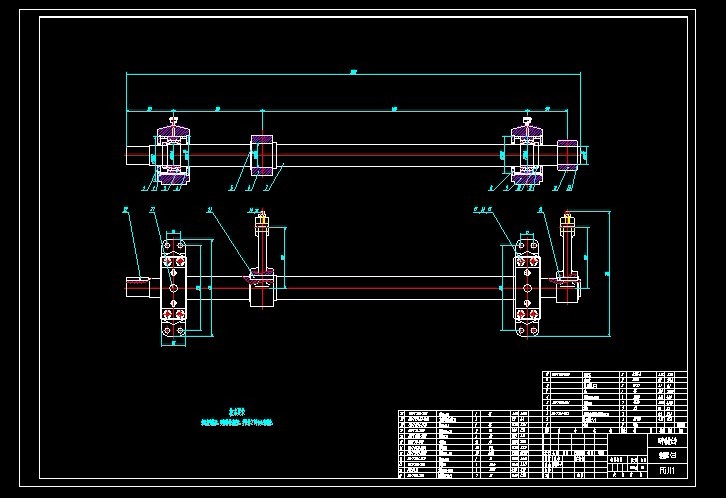

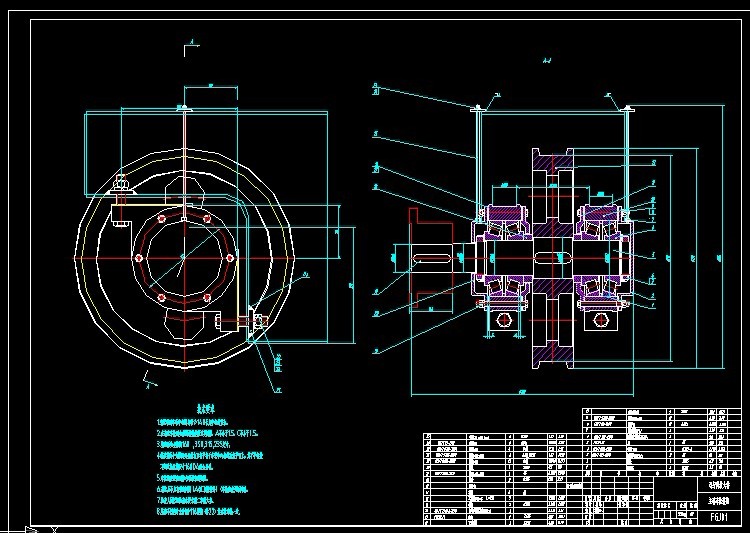

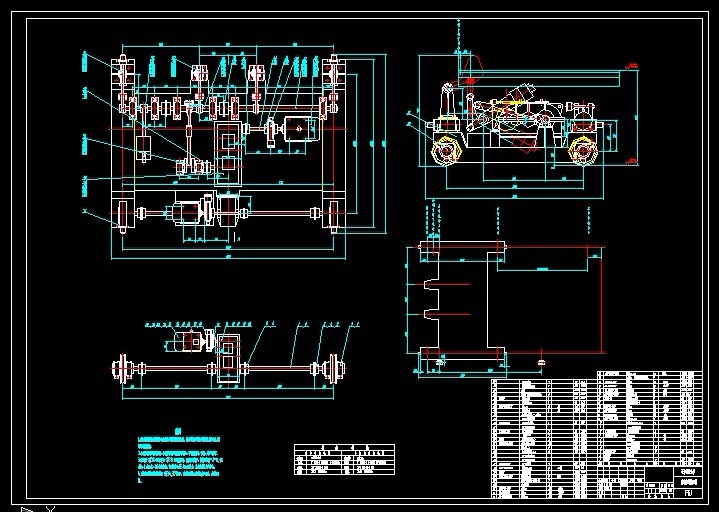

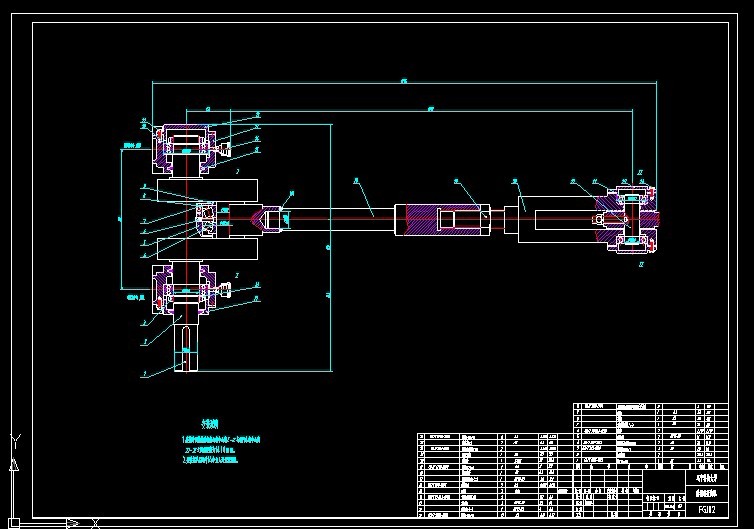

CAD版本本图纸，共9张

分钢机的设计

摘要

国内轧钢车间使用的分钢机构目前大都存在一些不足,简单的对引进分钢机构进行介绍,尤其是对引进分钢机的系统工作原理及构造展开研究,把国内分钢机和引进分钢机展开对比,对比出影响当今轧钢厂生产效率的原因,从而符合国内市场变化的需求,减少分钢机钢机存在一些缺点，避免设备事故及人身安全隐患。分钢机应用在冶金行业上，是连续性生产线上重要的机械设备，分钢机构是轧钢厂的重要辅助设备，可以减少人工，从而减少费用，而且提高了效率，是我国轧钢厂实现自动化的重要一环节，分钢机的作用是将上一步的成捆的线材和型钢一个一个的分开，让后放入辊道上进行下一步的处理，从入炉辊道送进加热炉，分钢机构主要由分钢机构和行走机构两部分组成，分钢机主要实现了将钢坯分开和将钢坯移动到下一步工序的作用，分钢机应用于钢铁行业生产产生了巨大的经济效益和社会效益，发展推广潜力巨大。此次分钢机的设计，运用了很多机械方面的专业知识，如：材料力学，机械设计，机械设计指导书，机械设计手册等材料，本论文包括分钢机的分钢机构设计和行走机构设计，电机的选择，轴减速器等的选择与校核等。最终设计的分钢机，能够实现分钢的要求，保证钢坯表面不被划伤，光滑，冲击小，延长使用寿命，轴承等零件的润滑等。随着我国钢铁行业朝着自动化水平发展,分钢机的研究是非常重要的。

关键词：分钢机 分钢机构行走机构 传动装置

目录

1 绪论.....................................................................................................6

  1.1 课题的选题背景及目的....................................................................6

  1.2国内外分刚机的分析与比较..............................................................6

     1.2.1国内分钢机的介绍......................................................................6

     1.2.2国内分钢机的缺点......................................................................8

     1.2.3国外引进分钢机系统介绍.............................................................8

  1.3分钢机的发展趋势..........................................................................10

  1.4课题的研究方法与内容...................................................................10

2总体设计方案的选择与论证..........................................................10

  2.1设计参数.........................................................................................10

2.2分钢机构的设计...............................................................................11

     2.2.1 挑杆机构的设............................................................................11

     2.2.2曲轴连杆机构的设计....................................................................11

     2.2.3平衡重的设计...........................................................................12

  2.3行走机构的设计...........................................................................13

     2.3.1传动方案的选择....................................................................13

     2.3.2车轮与轨道形式的选择..............................................................14

     2.3.3车轮的支撑装置的选择..........................................................15

3 行走机构主传动系统的设计....................................................17

  3.1电动机的选择与校核......................................................................17

     3.1.1电动机的选择..........................................................................17

     3.1.2电动机的校核..............................................................................18

  3.2减速器的选择与校核..................................................................20

     3.2.1减速器的选择...............................................................................20

     3.2.2减速器的校核...............................................................................21

4分钢机构主传动系统的设计...................................................22

  4.1电动机的选择..............................................................................22

  4.2二减速器的选择与校核..............................................................23

     4.2.1减速器的选择......................................................................23

     4.2.2减速器的热功率校核...............................................................24

  4.3平衡重质量的计算..................................................................25

5 主要零部件的选择与校核...............................................................27

  5.1轴的校核.......................................................................................27

     5.1.1 按弯扭合成应力校核轴的度.........................................................27

     5.1.2确校核轴的疲劳强度.............................................................29

  5.2轴承的校核.................................................................................32

  5.3联轴器的选择.......................................................................33

  5.4制动器的选择...............................................................................33

  5.5验算主动轮的打滑现象...........................................................34

  5.6验算车轮与轨道的接触强度..................................................35

6分钢机的润滑方式、试车与调试..................................................37

   6.1试车与调试...........................................................................37

     6.1.1安装的技术要求.........................................................................37

6.1.2使用规程..................................................................................37

   6.2润滑方式的选择............................................................................38

7分钢机的环保与经济性分析....................................................39

  7.1设备的环保.....................................................................................39

  7.2经济性分析...................................................................................39

结论.....................................................................................................40

致谢..............................................................................................41

参考文献.................................................................................................42
