R578-线材420中轧机设计 下载积分：50　资料编号： R578

作品包括:

说明书1份，共42页，约12000字左右

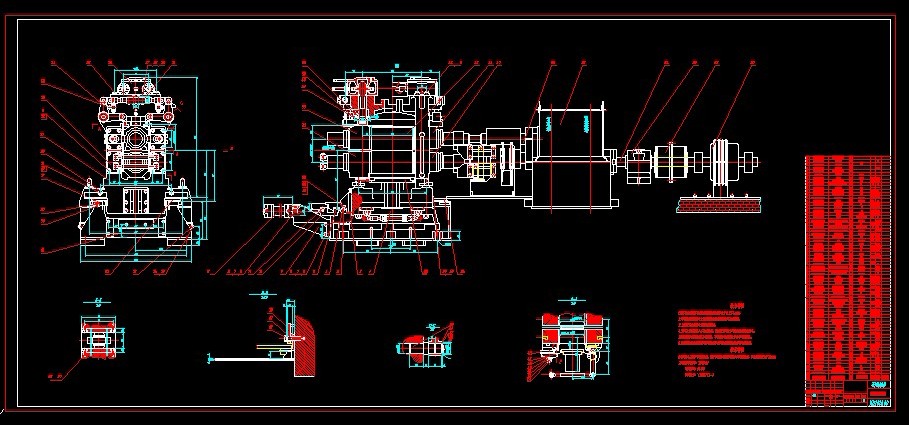

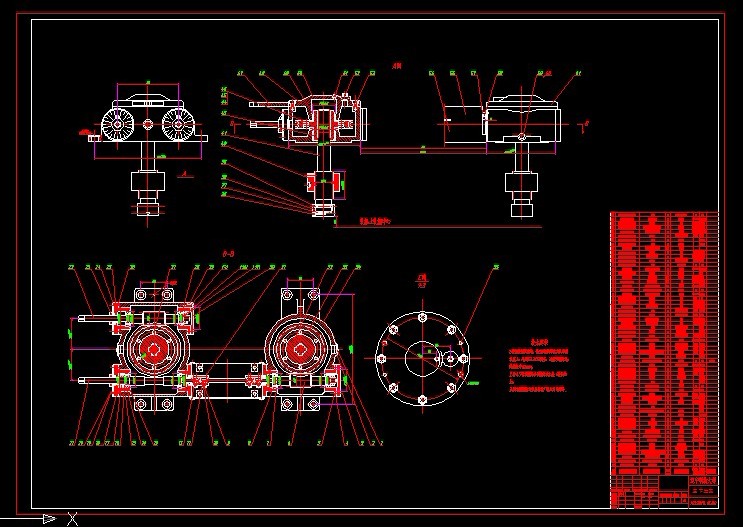

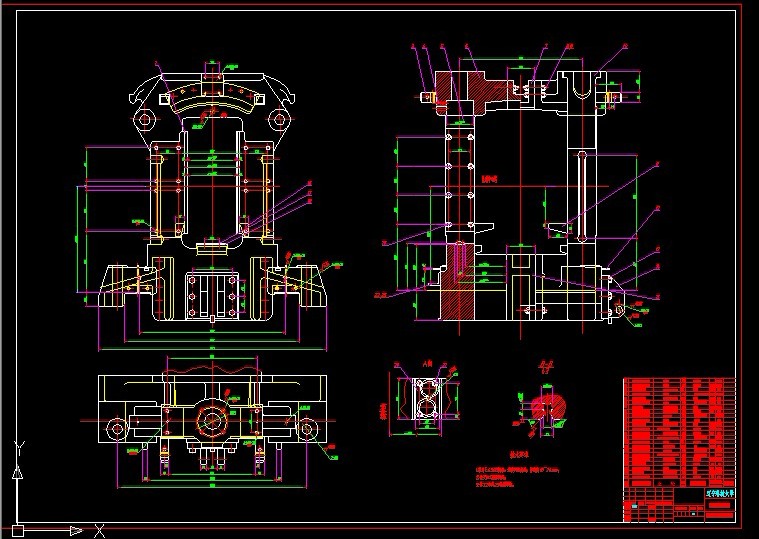

CAD版本本图纸，共5张

线材420中轧机设计

摘  要

  线材的用途很广，在国民经济中有着大量的应用。中轧线材轧机是将粗轧钢坯进一步轧制，为精轧线材轧机轧制各种规格的成品线材提供原料。中轧线材轧机在线材生产中起着非常重要的作用，为精轧线材轧机的进一步轧制创造条件。 本设计按照给定的的压下规程和轧制速度计算轧制力和轧制力矩，选择主电机容量。对主要零件进行了强度计算，并对该轧机的经济效益进行了评价。 该轧机采用了二辊轧制。轴承采用焦木瓦材料，传动采用了齿形连接轴。 通过本次设计各方面的分析和计算，我们对设备的性能和存在的问题有了更深的了解，并使设备在理论上得到了进一步的改进。

关键词：线材；线材轧机； 轧制； 轧辊

目  录

1绪论 1

1.1 选题背景和目的 1

1.2 国内外线材发展历史及现状 2

1.2.1 国外线材发展历史及现状 2

1.2.2 国内线材发展历史及现状 3

1.3 中轧线材的研究方法和内容 3

1.3.1 线材生产的平面布置及中轧机作用 3

1.3.2 线材车间生产工艺流程 4

1.3.3 中轧线材的研究方法和内容 4

2方案的选择与评价 6

2.1 方案的选择 6

2.2 方案的评述 6

3电机的选择 7

3.1 轧制力的计算 7

3.1.1 轧辊主要尺寸的确定 7

3.1.2 轧制规程 8

3.1.3 孔型图 8

3.1.4 平均单位压力的计算 8

3.1.5 轧制力的计算 11

3.2 轧机主电动机力矩与电动机功率 12

3.2.1 轧机主电动机力矩 12

3.2.2 轧辊的驱动力矩 12

3.2.3 初选电机  13

3.2.4 附加摩擦力矩 14

3.3 减速器 15

4主要零件的计算 16

4.1 轧辊校核 16

4.1.1 辊身弯曲校核 17

4.1.2 辊颈强度校核 18

4.1.3 轴头强度校核 18

4.2 轴承的寿命选择 19

5压下装置的设计 21

5.1 电机的选择 21

5.1.1 压下螺丝主要尺寸的确定 21

5.1.2 压下螺丝的传动力矩 21

5.1.3 压下电机功率 23

5.2 联轴器的选择与计算 23

5.3 齿式联轴器的选择与计算 24

5.4 减速器齿轮的计算 24

5.4.1 蜗轮蜗杆的设计 25

6中轧机的润滑方式 29

6.1 轧机轧辊的润滑 29

6.2 轧辊轴承的润滑 29

6.3 轧机主轴连接的润滑 30

7试车方法和对系统控制的要求 31

7.1 试车要求 31

7.2 对控制系统的要求 31

8设备的环保、可靠性和经济评价 32

8.1 设备的环保 32

8.2 机械设备的可靠性 32

8.2.1机械设备的平均寿命 33

8.3 机械设备的经济评价 34

总    结 36

致    谢 37

参考文献 38
