R588-喷射成形管坯收集系统设计 下载积分：50　资料编号： R588

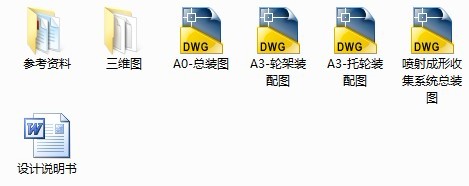

作品包括:

说明书1份，共37页，约12000字左右

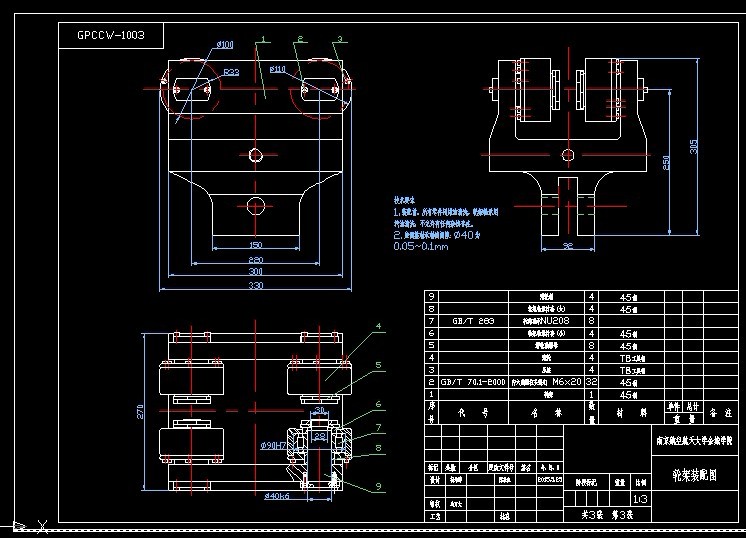

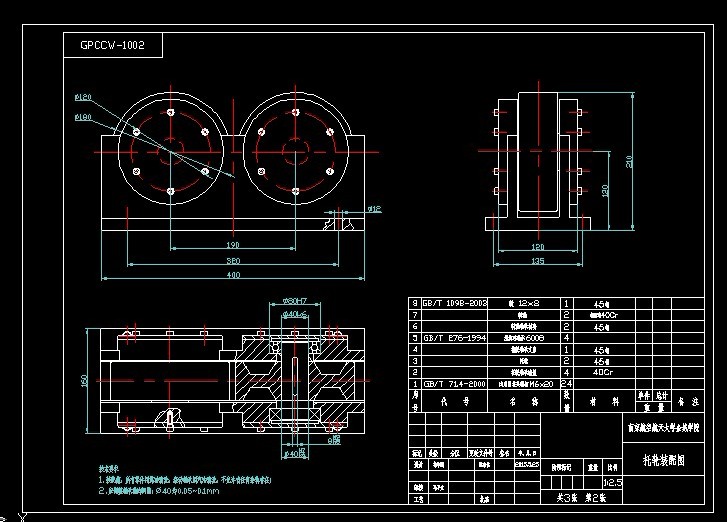

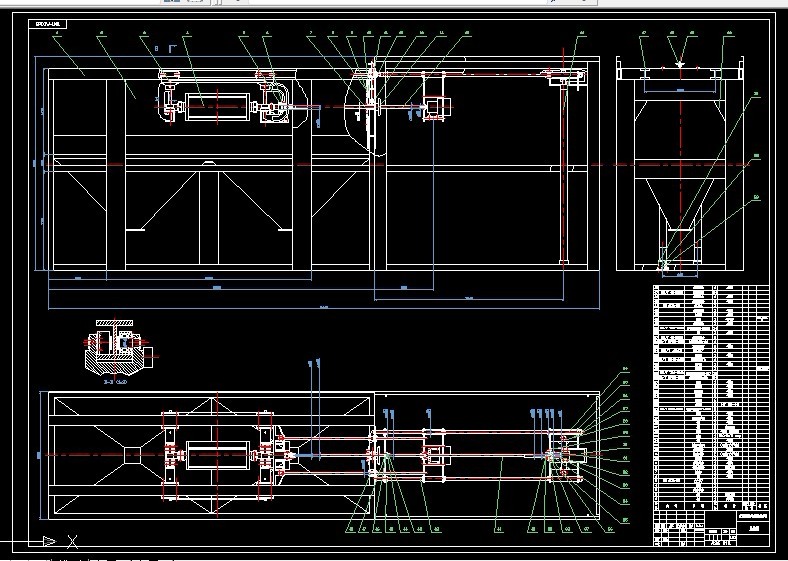

CAD版本本图纸，共3张

喷射成形管坯收集系统设计

摘要

本文研究了基底往复式喷射成形制备大壁厚管坯的运动装置设计,该装置可使往复运动及旋转运动同时进行。论文首先简要回顾了喷射成形技术的历史、发展以及应用，然后在给定条件下详细介绍管坯喷射成形运动装置的设计步骤、电机选型。从理论角度讨论运动装置的合理性与可操作性。在此基础上，为提高设备传动精度，在箱体中设计了微调结构。论文完成了课题的基本要求，设计出速度可调、旋转与往复同时进行的管坯喷射成形设备运动装置，解决了灵活性，实用性，可靠性等问题。

喷射成形将金属熔体雾化和雾化液滴沉积合为一体，可直接由液态金属制备具有快速凝固组织特征的大块金属坯体。介绍了喷射成形技术的原理、特点、工艺改进及在不同材料中的研究及应用情况，综合评述了喷射成形技术在国内外的产业化现状，探讨了喷射成形技术的几个重要应用发展方向。

关键词：   喷射成形；快速凝固；液态金属 ；沉积

目  录

摘  要 ⅰ

Abstract ⅱ

第一章  喷射成形工艺发展及应用 1

1.1 绪论 1

1.2 喷射成形技术的原理和特点 1

1.3 喷射成形发展现状及发展展望 3

第二章  喷射成形管坯收集器运动机构的结构设计 6

2.1 喷射成形管坯收集装置的总体方案 6

2.2 往复运动装置设计 6

2.3 旋转运动装置设计 8

2.4 导轨的设计与选择 9

2.5 微调结构设计 10

2.6 固定支座设计 11

2.7 设计总图 13

第三章  喷射成形管坯收集器电机和减速器的选型 14

3.1 积料辊电机及减速器的选取 14

3.2 往复电机及减速器的选取 16

第四章   喷射成形管坯收集器运动机构的强度校核 18

   4.1 丝杠的选择与计算 18

4.1.1选择丝杠、螺母材料 18

       4.1.2计算螺纹中径 、旋合圈数 及螺母高度 18

       4.1.3验算丝杠的自锁性 19

4.1.4 验算丝杠强度 19

4.1.5 验算螺杆稳定性 20

4.1.6 设计计算螺母 20

   4.2 轴承的选择与计算 22

4.3 联轴器的设计与计算 24

4.4 滚动直线导轨的计算 24

结    语 27

参考文献 29

致谢 30

附录 31
