R730-苯-甲苯连续精馏筛板塔的设计 下载积分：50　资料编号： R730

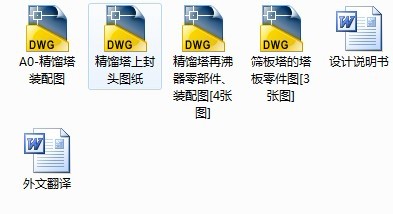

作品包括:

说明书1份，共44页，约10000字左右

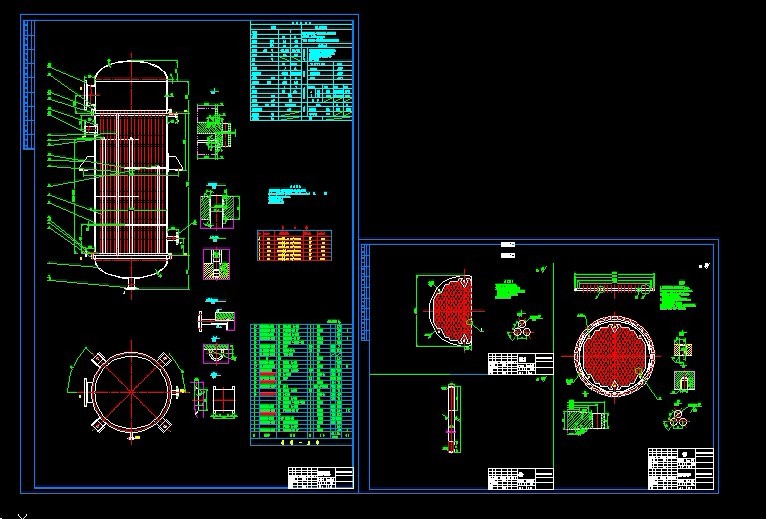

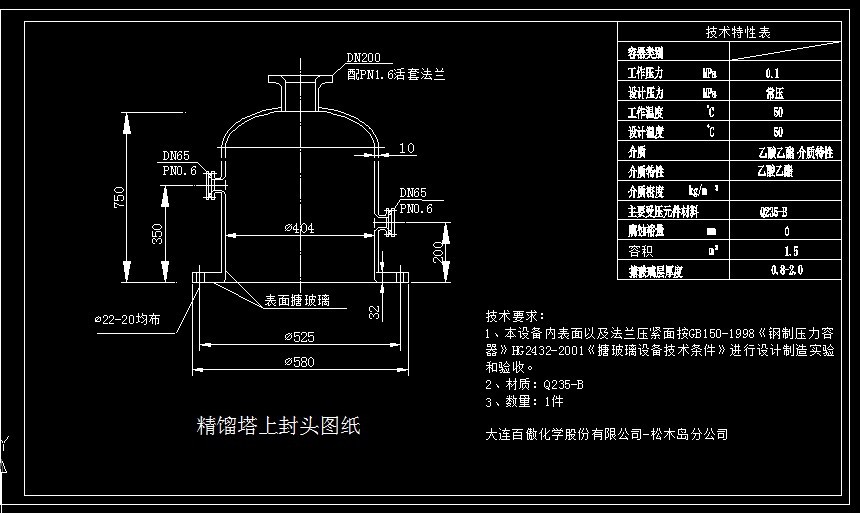

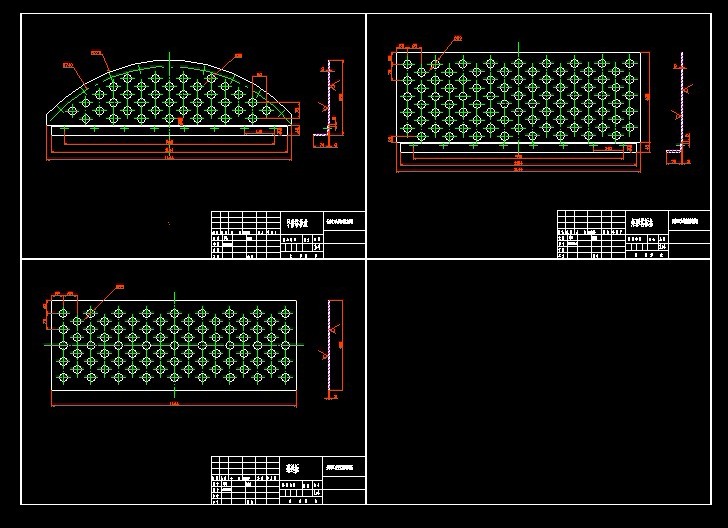

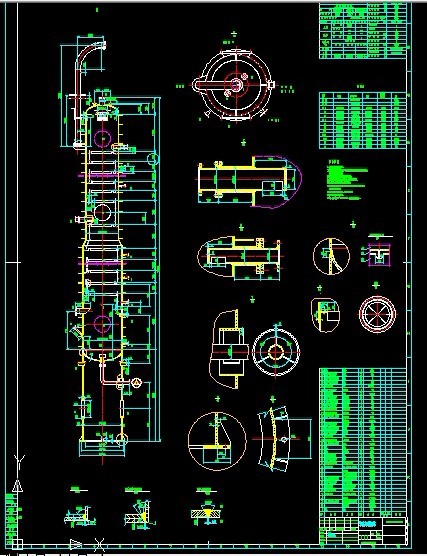

CAD版本本图纸，共9张

摘         要

塔设备是能够实现蒸馏的气液传质设备，广泛应用于化工、石油化工、石油等工业中，其结构形式基本上可以分为板式塔和填料塔两大类。板式塔内设置一定数量的塔板，气体以鼓泡或喷射的方式穿过板上的液层，进行传质于传热。在正常操作下，气相为分散相，液相为连续相，气相组成呈阶梯变化，属于逐级接触逆流操作过程。填料塔内装有一定高度的填料层，液体自塔顶沿填料表面下流，气体逆流向上（有时也采用并流向下）流动，气体两相密切接触进行传热与传质。在正常操作过程中，气相为连续相，液相为分散相，气相组成呈连续变化，属于微分接触逆流操作过程。

关键字：塔设备 化工 板式塔 填料塔

目      录

绪    论 1

第一章 设计计算 2

1.1 工艺流程图及基础数据收集 2

1.2 精馏塔的物料衡算 5

1.3 塔板数的确定 6

1.4 塔的工艺条件及物性数据计算 8

1.5精馏塔的塔体工艺尺寸计算 13

1.6 塔板工艺尺寸的计算 15

1.7 筛板的流体力学验算 19

1.8 塔板负荷性能图 24

第二章  各接管尺寸的确定 32

2.1 附件的计算 32

2.1.1  接管 32

2.2 板式塔结构 35

第三章 设计结果一览表 37

结    论 38

参考文献 39

致    谢 40

附    图 41
