R859-Ø60X18电器盖注塑模具设计 下载积分：50　资料编号： R859

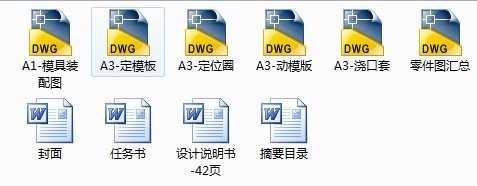

作品包括:

说明书1份，共42页，约13000字左右

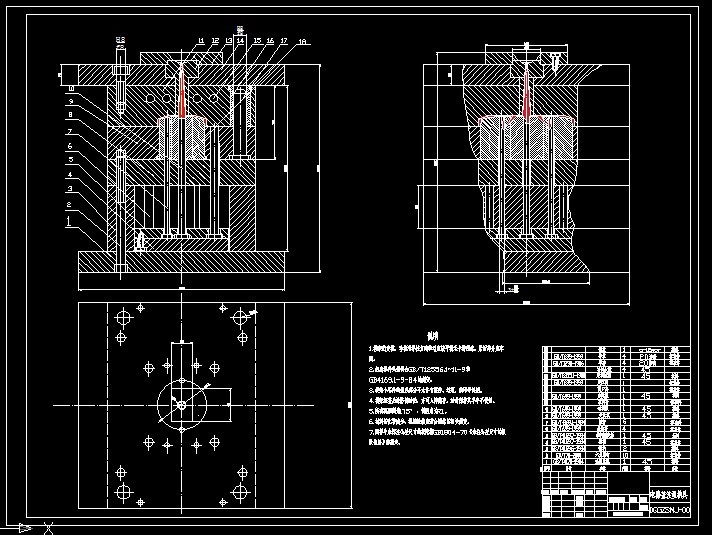

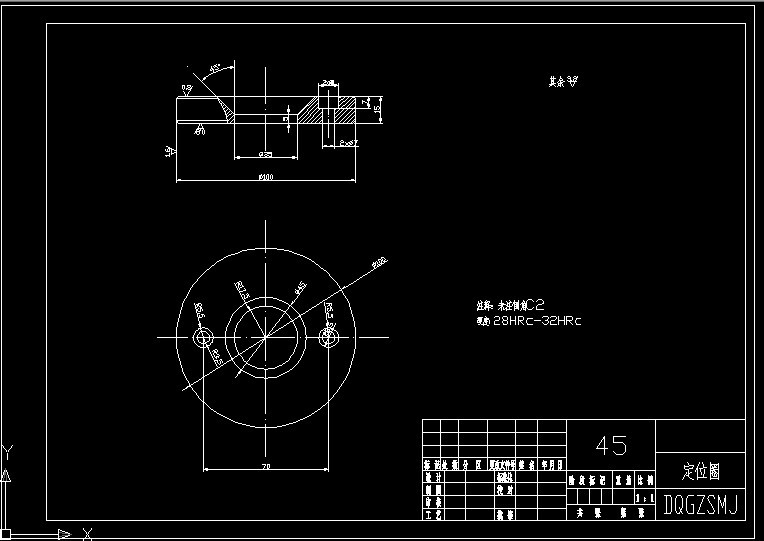

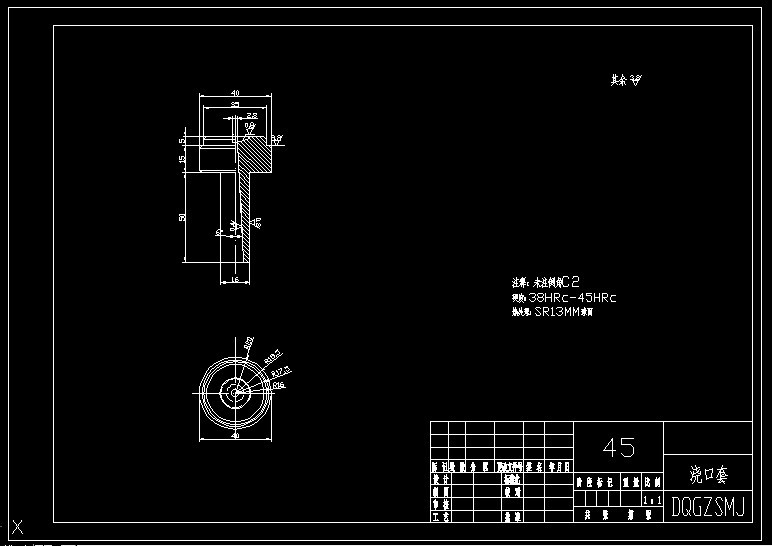

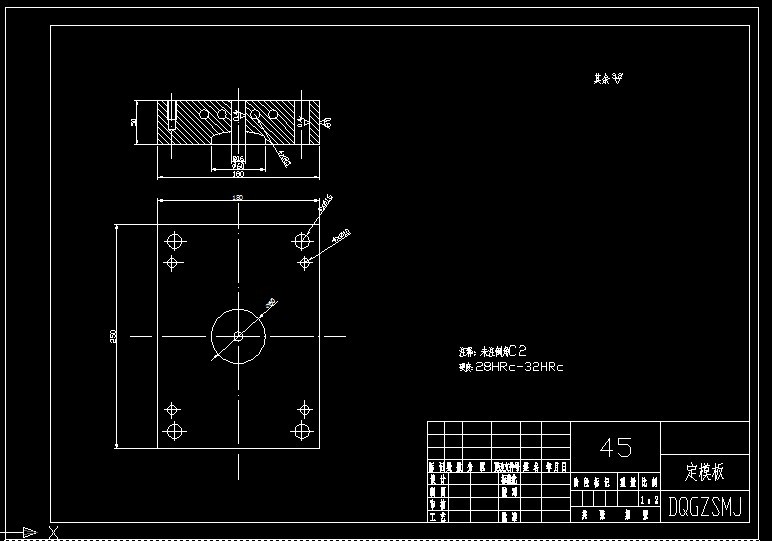

CAD版本本图纸，共5张

摘要

岁月的穿梭时间经受不起折磨，马上就要毕业了，为此正在忙的我们也是面临这大学的最后一个主要的任务，那就是毕业论文。而我的毕业设计就是电器盖注塑模具设计。在欢声笑语中，不得不认真对待自己的论文。注射模具结构是塑料模具设计的主线，它在我们的生活中也扮演了重要的角色，与我们的生活息息相关，同时也决定了模具开发的成本和制造及如何去正确的操作。

这次的毕业设计的模具型腔采用是整体式结构，很是方便塑件的加工，而且还是节约了生产资本；型芯和型腔把它们都加工然后再把它们配合在一块，这样才节省了很多材料，节省了很多时间，也节省了人力；定模板和定模座板让它们用螺钉一起配合。动模板和支承板，垫块，动模座板采用螺钉加销钉固定，保证了相对位置准确，提高了加工精度。推出机构采用推板推出，使推出阻力较小。推出机构用导柱与导套结合保证运动精度。采用侧浇口，这次毕业设计的电器盖设计的是同一个模具两种行腔的结构保证了模具运行。既节约了材料，又使利用率提高。

这次的毕业设计让我学到了好多的知识，体现了正在学习模具的功能打下了铺垫，这不但需要你以前学习的书本上的理论知识，俄日额还是需要你的操作的动手能力，你要会书本上的知识，而且还要学会一些绘图软件。而且在此期间，你也同时学会如何运用它们。当然还有老师们的帮助，没有老师的帮助做完毕业设计是相当苦难的，需要老师的指导，老师给你的指点之事还是需要你去分析，总之学之无涯。

关键词：  电器盖注塑模具；  型腔；  注射模

目   录

第一章前言 1

第二章电器盖的成形工艺性分析 4

2.1 技术要求： 5

2.2 塑件的工艺性分析 5

  2.2.1 使用性能、制件技术要求和生产要求 5

  2.2.2 塑件尺寸精度分析 5

  2.2.3 塑件表面质量分析 5

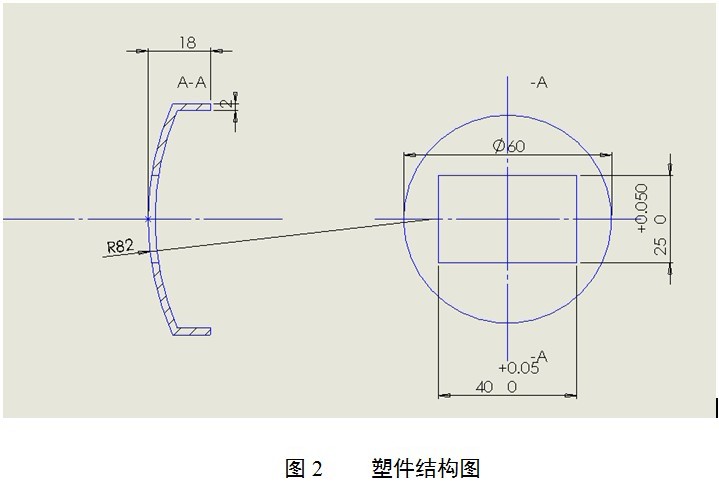

  2.2.4 塑件的结构工艺性分析 5

2.3 PP的注射成型工艺 6

  2.3.1 注射成型工艺过程 6

  2.3.2 PP的注射成型工艺参数 6

2.4 PP的性能分析 7

  2.4.1 基本特征 7

  2.4.2成型性能 7

2.5 PP的主要缺陷和消除措施 7

第三章模具结构形式的拟定 8

3.1 确定型腔的数量和它的排列方式 8

3.2 模具结构形式的确定 8

  3.2.1 型腔的数量的确定 8

  3.2.2 浇注结构的设计 8

  3.2.3 模具浇口套主流道小端直径d与喷嘴出口直径d0的关系为： 8

第四章注塑机型号的确定 9

4.1 塑件的体积计算 9

4.2 计算塑件的质量 9

4.3 注射机的挑选以及分类 9

4.4 注射机有关参数的校核和最终选择 10

  4.4.1 模具校核 10

  4.4.2 注射机的有关参数 10

  4.4.3 模具开模行程校核 10

  4.4.4 模具安装部分的校核 11

  4.4.5 注塑机的参数校核 11

第五章分型面位置的确定 13

5.1 分型面的形式 13

5.2 型腔数目的确定及型腔的排列 13

第六章浇注系统的形式和浇口的设计 14

6.1 浇注系统的设计 14

6.2 主流道的设计 15

  6.2.1 进料位置的确定 15

  6.2.2 冷料穴的设计 15

  6.2.3 主流道锥度 15

  6.2.4 主流道的大端直径 15

  6.2.5 主流道的大端倒圆角 15

6.3 主流道衬筒的形式 15

6.4 冷料井的设计 17

  6.4.1 主流道冷料井的设计 17

  6.4.2 分流道冷料井的设计 18

6.5 浇口的设计 18

  6.5.1 浇口尺寸的确定 18

  6.5.2 浇口位置的挑选 19

6.6 排气系统的设计 19

6.7 加热和冷却系统的设计 19

第七章模架的确定和标准件的选用 21

7.1 定模固定板（定模座板） 21

7.2 定模板 21

7.3 动模固定板 21

7.4 动模板 21

7.5 动模垫板 22

7.6 垫块 22

  7.6.1 垫块的重要功能 22

  7.6.2 结构型式 22

  7.6.3 垫一般用中碳钢制造 22

  7.6.4 垫块的部分高度的值计算 22

  7.6.5 模具组装时应注意事项 22

7.7 推杆固定板 23

7.8 推杆 23

第八章合模导向机构的设计 24

8.1 机构的功用 24

  8.1.1 导向机构的功用： 24

  8.1.2 定位机构它的功能和用途 24

8.2 导向结构全部的设计 24

8.3 导柱的设计 24

8.4 导套的设计 25

8.5 导柱与导套的配合形式 25

第九章成型零件的设计 27

9.1 成型零件的选材 27

  9.1.1 加工 27

  9.1.2 抛光 27

  9.1.3 计算 27

9.2 导柱长度的计算 28

9.4  模塑的工艺规程的编制 29
