S095-混凝土喷射机设计 下载积分：50　资料编号： S095

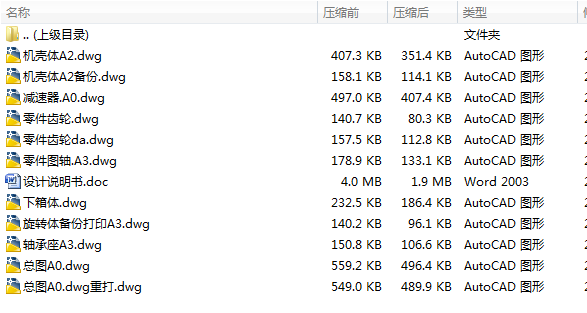

作品包括:

word版设计说明书一份，共87页，约27000字

任务书一份

翻译一份

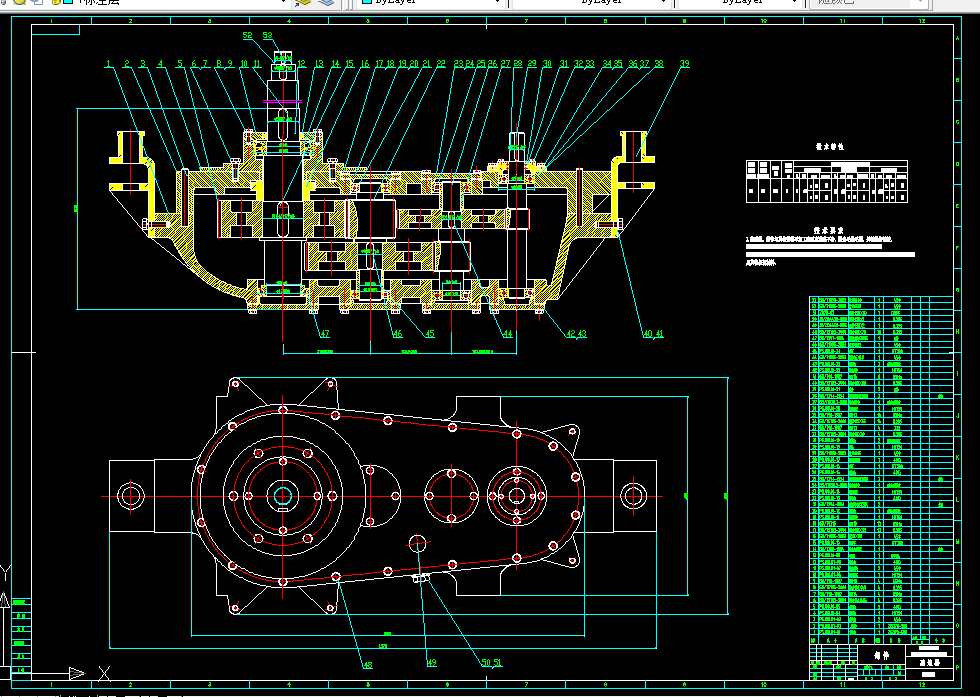

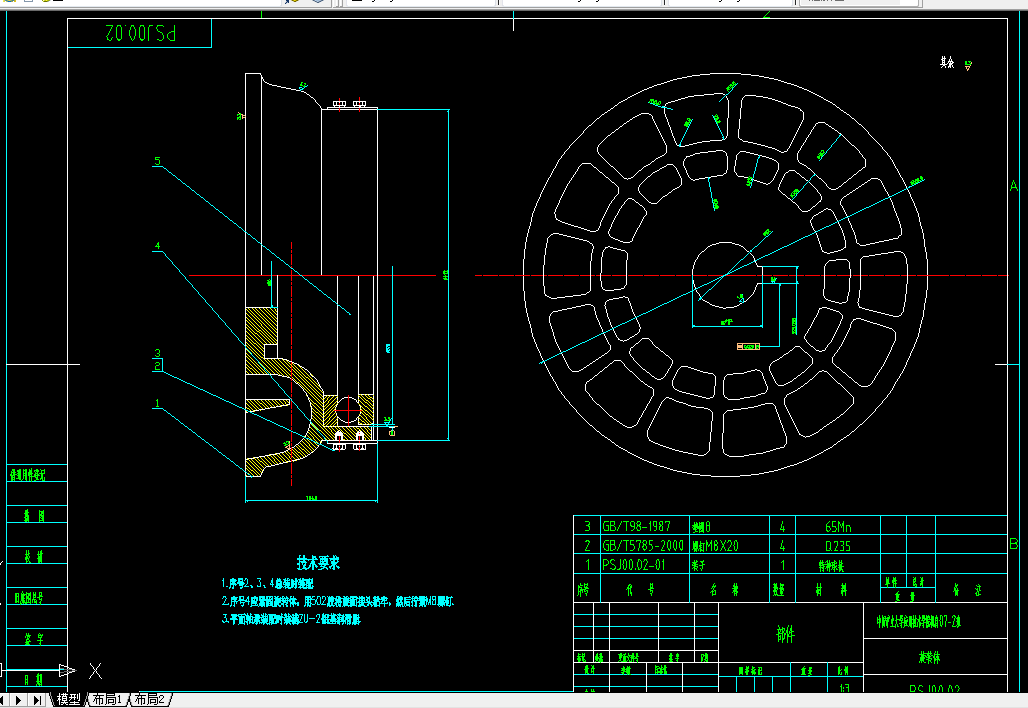

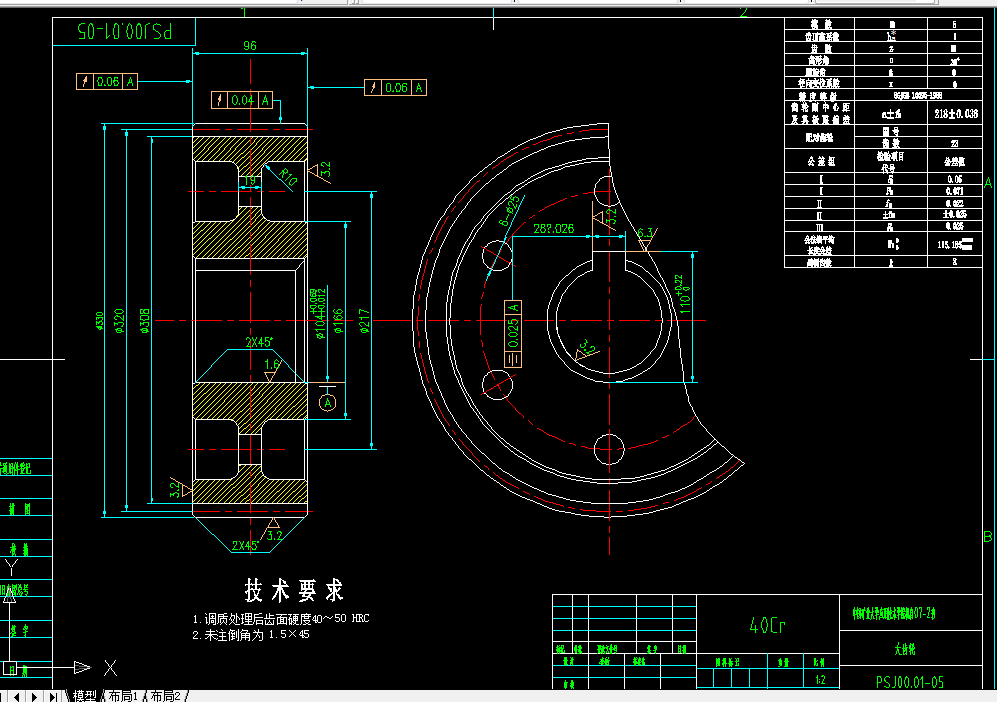

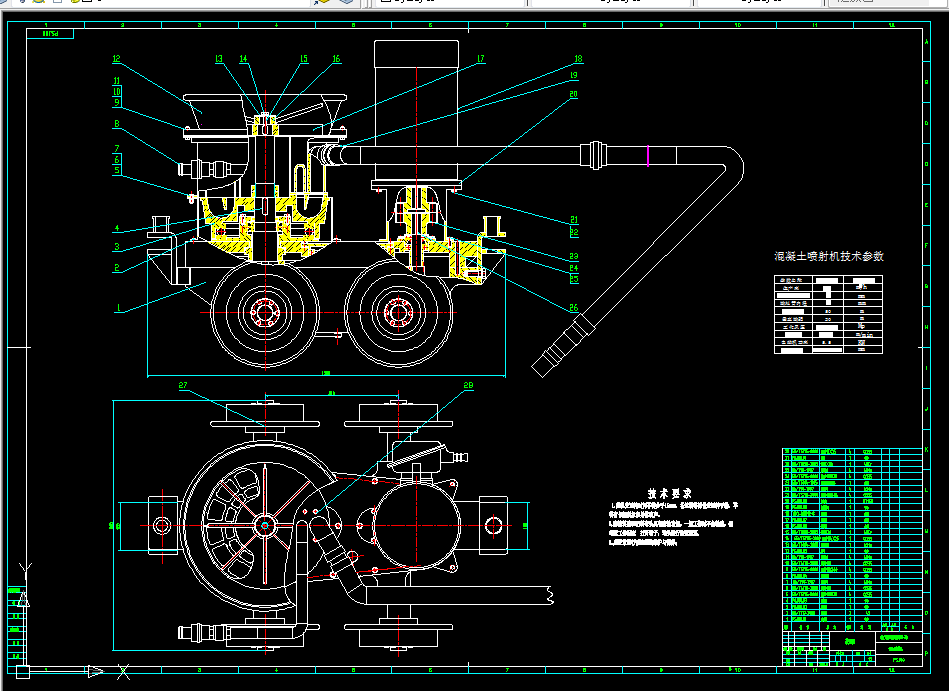

CAD版本图纸，共10张

毕业设计任务书

毕业设计题目：混凝土喷射机设计

毕业设计主要内容和要求：

完成一台混凝土喷射机的设计，生产能力为4~6m3/h，最大水平输送距离为50 m，垂直距离为30 m。

 1、绘制相关毕业设计图纸3.5张折合0号图纸；

 2、按学校统一要求打印、装订设计说明书，说明书正文不少于60页（左右）；

 3、中英文摘要400字左右；

 4、英文翻译一篇不少于3000中文；

5、参考文献20篇左右（其中外文文献2篇）。

摘要

目前在我国混凝土喷射机的主导机型是转子式混凝土喷射机，它具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好，以及混合料可以存放较长时间等特点，广泛地应用于矿山锚喷支护、隧道工程、建筑工地等领域。其工作原理是：电动机通过联轴器，驱动减速器，减速器的输出轴既带动转子旋转，又带动料斗上的拨料器旋转，混凝土拌合料经料斗落入旋转的转子料腔内，转子转过 后，压缩空气与料腔进风口相通，在压气的作用下，物料通过出料弯头和输料管被输送到喷嘴，并在喷嘴处加水喷射出去。

本机型中转子的料腔采用了新型的扇形、多料腔结构，使得进风连续，喷射脉冲小。

本论文首先概括性地介绍了混凝土喷射机的发展历史、工作原理，并分析了现有机型的优缺点，接着确定本次设计的机型。其次结合任务书的参数设计三级圆柱直齿减速器、输料管、旋转体等一些主要的部件，对部分要求比较高的零件进行强度校核。

关键词：喷射机； 锚喷支护； 减速器

目    录

1概述 1

1.1混凝土喷射机的研究意义 1

1.2喷射混凝土技术在我国的应用 1

1.3喷射混凝土的特点 1

1.4喷射混凝土的作用机理 1

1.5混凝土喷射机在国内外的研究现状、水平和发展趋势 2

1.6干式混凝土喷射机的种类 2

1.6.1双罐式喷射机 2

1.6.2螺旋式喷射机 3

1.6.3 鼓轮式喷射机 3

1.6.4转子式喷射机 4

1.7湿式混凝土喷射机的种类 5

1.7.1风送罐式湿喷机 5

1.7.2 风送转子式湿喷机 6

1.7.3 螺旋式湿喷机 6

1.7.4活塞泵式湿喷机 7

1.7.5 挤压泵式湿喷机 7

1.7.6 螺杆泵式湿喷机 8

1.8今后研究重点和发展方向 8

2 方案论证 9

2.1设计总则 9

2.2主要参数 9

2.3选择方案 9

2.3.1喷射混凝土工艺的选择 9

2.3.2主要结构与工作原理 11

2.3.3喷射机机构型式的选择 12

2.3.4喷射机主要结构与工作原理 14

2.3.5动力源及传动装置的选择 15

2.3.6喷射机转子结构的选择 15

2.3.7喷射机结合板和衬板的选择 15

3湿喷机的风路系统计算 16

3.1转子式料腔容积的计算 16

3.2输送管道的换算长度 的计算 16

3.3喷嘴出口处空气速度 的计算 17

3.4输送混合料所需压风耗量 B的计算 19

3.5输送管内径D的计算 19

3.6工作风压 19

4 喷射机的传动系统总体计算 20

4.1电动机的选择及传动系统的确定 20

4.1.1电机功率的计算 20

4.1.2传动方案的确定 20

4.2传动装置的参数计算 22

4.2.1总传动比的计算 22

4.2.2传动装置运动参数的计算 22

5 喷射机的齿轮传动的计算 25

5.1第一级齿轮传动的计算 25

5.2第二级齿轮传动的计算 29

5.3第三级齿轮传动的计算 33

5.4齿轮参数列表 37

6 喷射机的轴的刚度计算 38

6.1各轴的最小轴径的计算 38

6.2减速器各级传动轴的设计 38

6.2.1传动轴的径向尺寸的设计 38

6.2.2传动轴的轴向尺寸的设计 39

6.3各级传动轴的轴承的设计 39

6.4各级传动轴的强度校核 39

6.4.1 I轴 39

6.4.2 II轴 43

6.4.3 III轴 47

6.4.4 IV轴 52

7 轴承的强度校核 56

7.1 I轴上的轴承 56

7.2 II轴上的轴承 57

7.3 III轴上的轴承 59

7.4 IV轴上的轴承 60

8 键的强度校核 62

8.1 各轴上键的强度校核 62

8.2 联轴器上键的强度校核 62

英文原文 65

中文译文 71

致  谢 76
