S097-多绳摩擦提升机的设计 下载积分：50　资料编号： S097

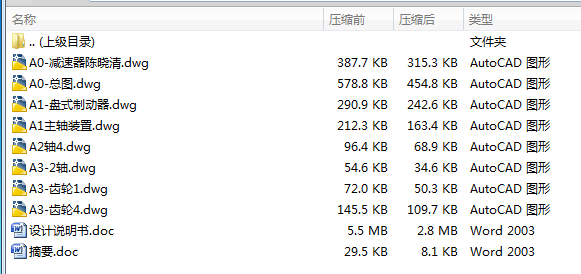

作品包括:

word版设计说明书一份，共60页，约38000字

任务书一份

翻译一份

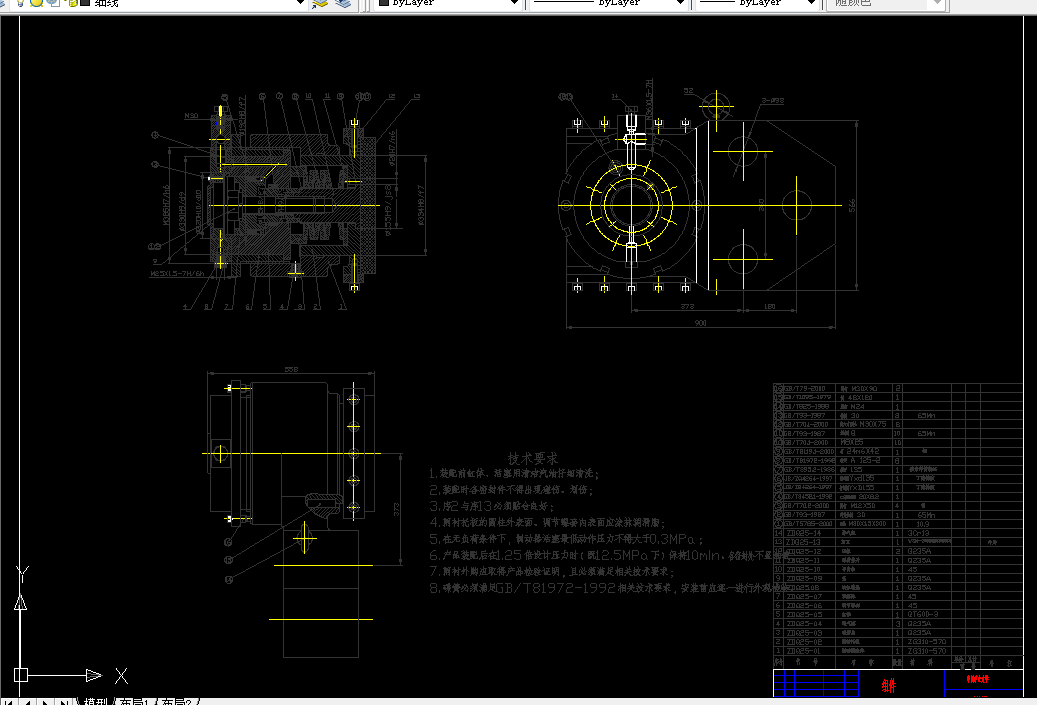

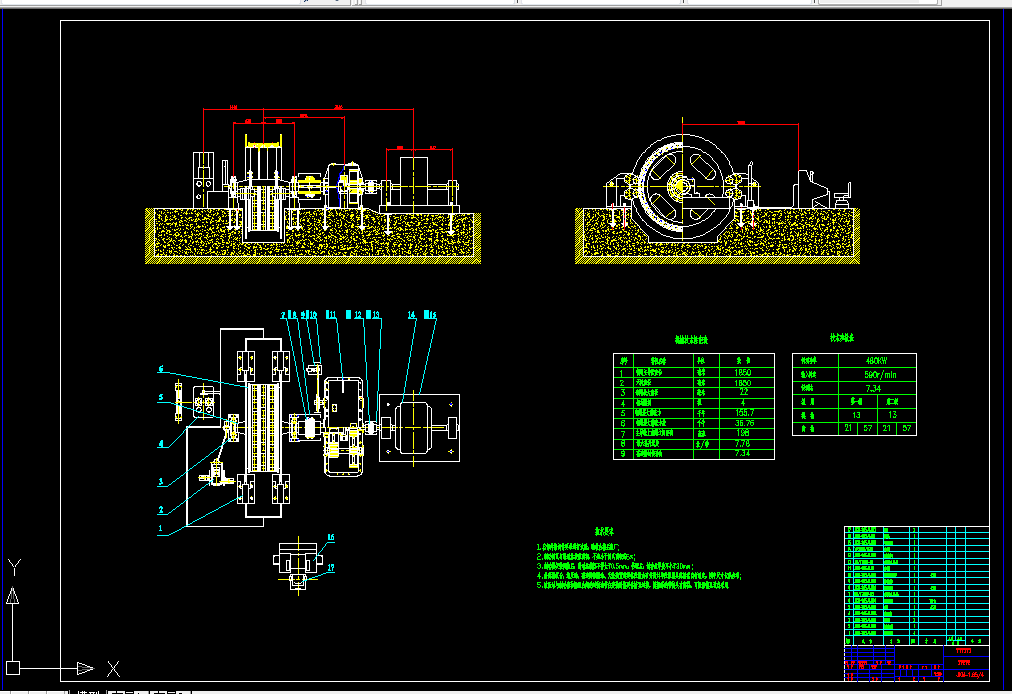

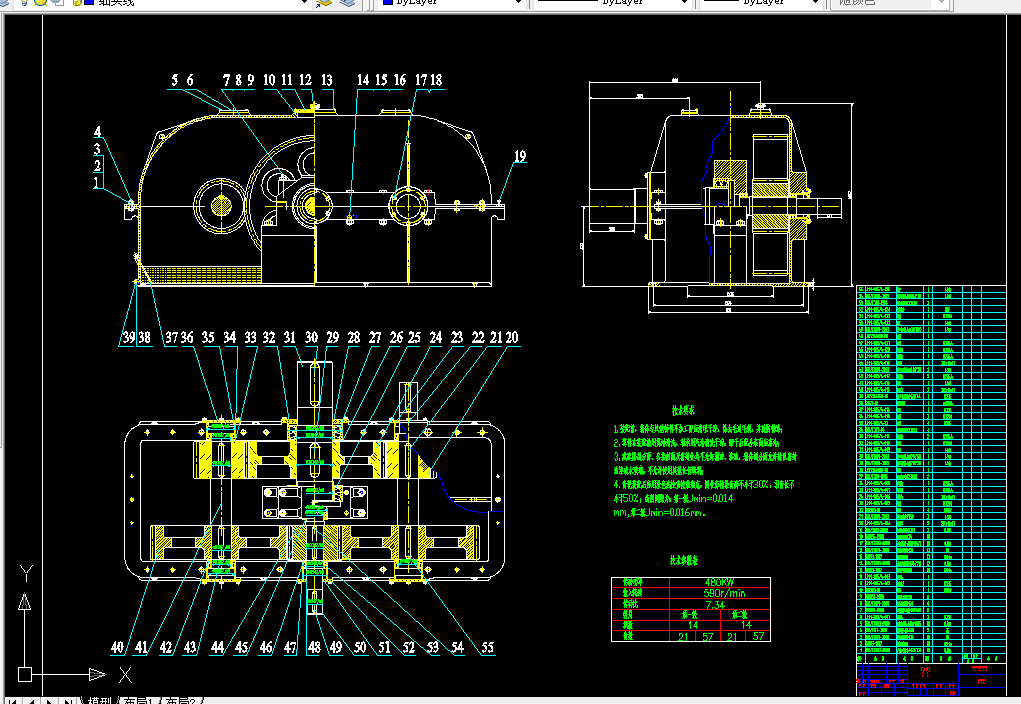

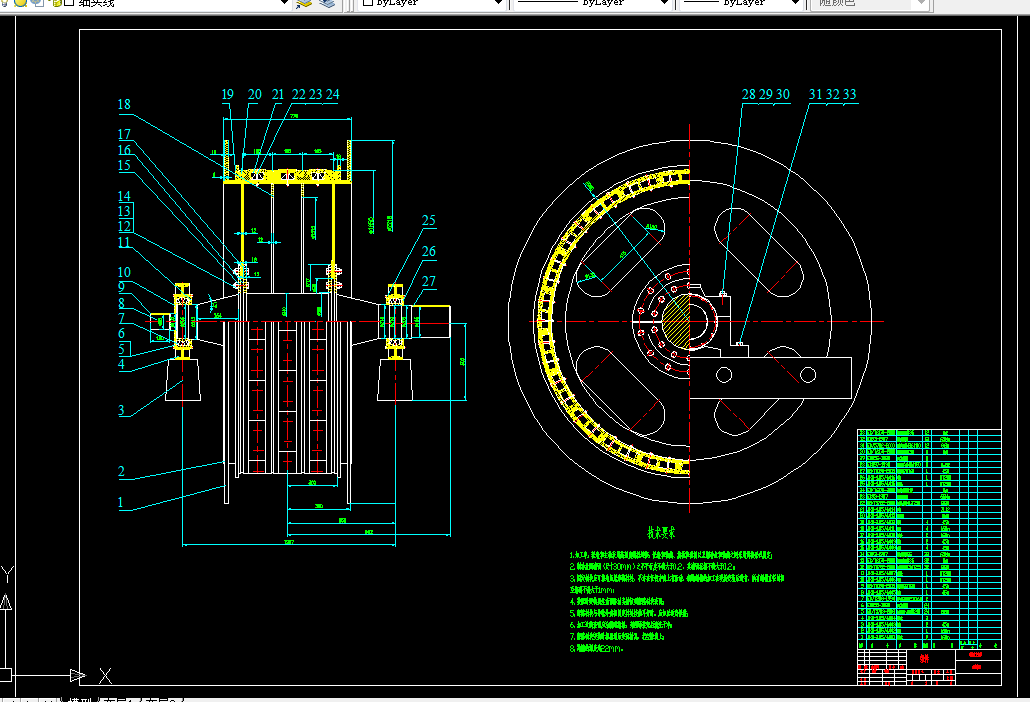

CAD版本图纸，共8张

摘  要

煤矿提升设备是一种重要的煤矿机械，是矿山较复杂且庞大的机电设备，它不仅承担物料的提升与下放任务，还承担着人员的升降任务。在工作中一旦发生故障，不仅影响到矿井的生产，而且涉及到人员的生命安全。因此，矿井提升设备的安全性是极为重要的。

矿井提升机是矿井运输中的咽喉设备，是沟通矿井上下的纽带，在整个提升系统中占有特殊的地位。所以对于矿井提升系统来说，拥有一台良好的矿井提升机是非常有必要的。

本设计主要是针对煤矿的有关条件和环境，进行副井多绳摩擦提升机的设计。整个过程中，首先对提升机的用途、工作原理、类型及其发展历程进行了概述，然后提出系统的设计方案。包括了对电动机和钢丝绳的选择、减速器机构的设计、卷筒的设计、主轴装置的设计、其他相关结构的选型设计以及部分结构件的计算和校核。

关键词：煤矿； 摩擦； 提升机； 提升设备

 目    录

1 绪论 1

1.1引言 1

1.2 提升机介绍 2

1.2.1提升机的分类 2

1.2.2矿井提升机的主要结构及其作用 4

2 副井双罐笼多绳摩擦提升的选型设计 6

2.1设计的基本原则 6

2.2选型设计的依据和主要内容 7

2.2.1设计依据 7

2.2.2设计的主要内容 7

2.3副井多绳摩擦提升机设计 7

3 提升机部件设计 16

3.1减速器的设计计算 16

3.1.1传动比的计算及分配 16

3.1.2各级传动转速、功率、转矩的确定 17

3.1.3齿轮设计及强度校核 18

3.1.4轴Ⅱ的设计及强度校核 27

3.1.5其他各轴的计算 30

3.2减速器的润滑和密封形式 31

3.3减速箱的设计 32

3.3.1减速箱设计中应考虑的几个问题 32

3.3.2 箱体的设计 33

3.4附件 34

3.4.1轴承盖 34

3.4.2轴承套杯 35

3.4.3窥视孔 35

3.4.4通气孔 35

3.4.5定位销 35

3.4.6起盖螺钉 36

3.4.7油标 36

3.4.8螺塞和排油孔 37

3.5出厂检验与试验 37

3.6储运、安装、试动转、维护 38

4 提升系统部分装置选型设计 40

4.1防坠系统 40

4.1.1目前矿井提升系统中的防坠系统 40

4.1.2防坠系统的改进设计 42

4.2盘式制动器 43

4.2.1性能与用途 43

4.2.2结构特征与工作原理 43

4.2.3安装与调整 45

4.3联轴器 47

5 矿井提升机的主要故障及维护检修 48

5.1常见故障现象及处理方法 48

5.1.1主轴承 48

5.1.2 制动系统 48

5.1.3 减速系统 49

5.1.4 钢丝绳、天轮、提升容器 50

5.1.5主轴、卷筒 51

5.1.6详细分析主轴承损坏的原因及防范措施 52

5.2提升机的维护与检修 53

结  论 57

参考文献 58

翻译部分： 59

英文原文 59

中文译文 63

致  谢 66
