S168-长沙市某16层宾馆空调工程设计 下载积分：150　资料编号： S168

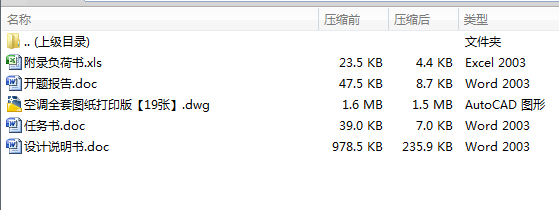

作品包括:

word版设计说明书一份，共45页，约17000字

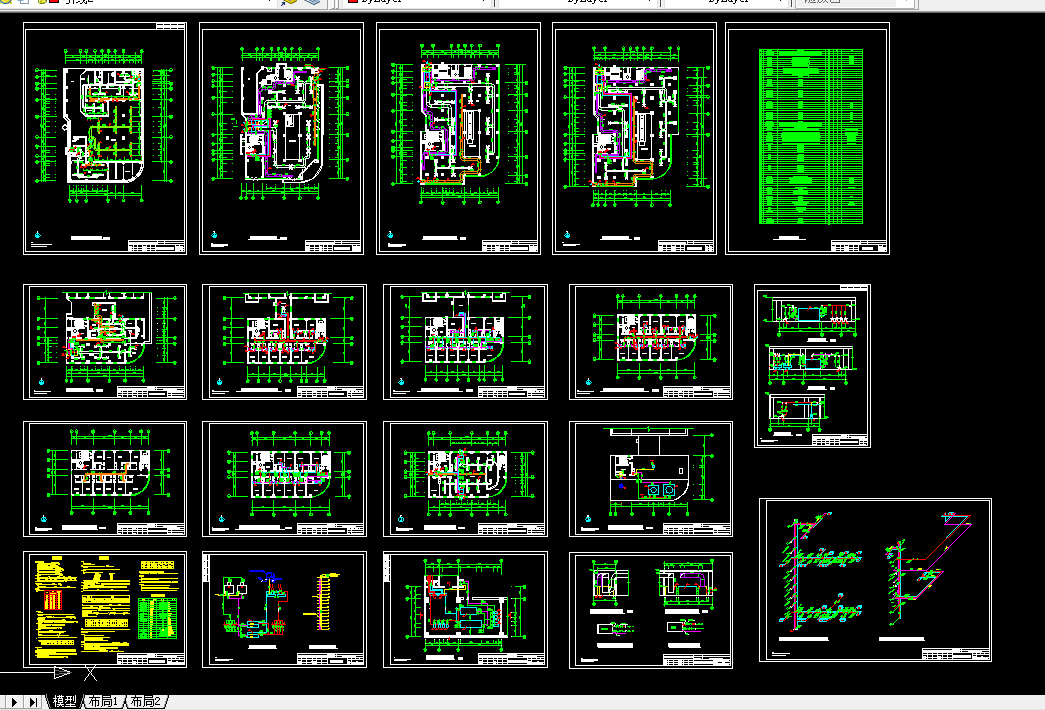

CAD版本图纸，共6张

目  录

第1章 工程概况 1

1.1 建筑概况 1

1.1.1 建筑构成 1

1.1.2 围护结构构造与热工特性 1

1.2 设计内容 1

1.2.1 空调 1

1.2.2 通风 1

1.2.3 防排烟 1

1.3 工程设计条件 1

1.4 室内设计参数 2

第2章 空调负荷计算 3

2.1 负荷理论根据 3

2.1.1 房间冷负荷的构成 3

2.1.2 房间湿负荷的构成 3

2.2 冷负荷计算 3

2.2.1 围护结构逐时传热冷负荷 3

2.2.2 透过玻璃窗的日射得热冷负荷 4

2.2.3 人员散热冷负荷 4

2.2.4 照明散热引起的冷负荷 5

2.3 空调冷负荷计算举例 5

2.3.1 计算实例 5

2.3.2 其他房间负荷表 5

2.3.3 负荷汇总 6

第3章 空调系统方案选择 7

3.1 确定空调系统方案的因素 7

3.1.1 外部环境 7

3.1.2 所设计的建筑物的特点 7

3.2 空调系统的选择 7

3.2.1 系统选择说明 7

3.2.2 系统比较 8

第4章 设备选型计算 9

4.1 空调冷热源设备的选取 9

4.1.1 制冷机的设计运行工况及各项参数 9

4.1.2 制冷机组的安装与维护 9

4.2 全空气系统空调机组的选择与计算 10

4.3 风机盘管加独立新风系统 11

4.3.1 风机盘管的选取 11

4.3.2 风机盘管的布置 13

4.4 新风机组的选择与计算 13

4.4.1 新风系统的设计计算 13

4.4.2 新风机组划分空调区域 14

4.4.3 新风机组的确定 14

4.4.4 新风管的布置及附件 14

第5章 气流组织设计 16

5.1 气流组织形式 16

5.2 室内气流分布设计计算 16

5.2.1 散流器下送气流组织 16

5.2.2 侧送风口气流组织 17

第6章 风管水力计算 19

6.1 吊顶式风机盘管机组的布置 19

6.2 空调器的布置 19

6.3 风速大小的确定 19

6.4 风管水力计算 19

6.4.1 计算依据 19

6.4.2 计算公式 19

6.4.3 计算结果 19

6.4.4 计算汇总 21

第7章 空调水系统的设计计算 22

7.1 空调水系统方案的确定 22

7.2 冷冻水系统水力计算 22

7.2.1 采用假定流速法，其计算方法如下： 22

7.2.2 冷水系统水平管段的水力计算 22

7.2.3 冷水系统立管（干管）的水力计算 24

7.2.4 冷凝水管的设计 24

7.3 水管的布置 25

7.4 集、分水器的选取 25

7.5 冷冻水泵的选取 26

7.6 冷却水泵的选择 28

7.7 冷却塔的选择与布置 29

7.7.1 冷却塔选择计算： 29

7.7.2 冷却塔布置： 30

7.8 除污器和水过滤器 31

7.9 阀门 31

第8章 冷热源机房设计与布置 32

第9章 防排烟及通风设计 33

9.1 卫生间通风设计 33

9.2 地下室通风与防排烟设计 33

9.3 加压送风系统设计 34

9.3.1 加压送风量的确定 34

9.3.2 消防电梯合用前室加压送风口布置 35

9.3.3 风机的选取 36

第10章 消声、减振与保温设计 37

10.1 消声与隔声设计 37

10.2 减振设计 37

10.3 保温设计 38

参考文献 39

致谢 40

摘 要

本设计为长沙市XX宾馆空调设计，该建筑为16层高层建筑，地下一层为车库和设备房，一至四层为商场、五层为餐厅，六至十一层为客房和小会议室，十二至十四层为客房，十五层为大会议室、办公室和准备室。

根据本建筑的功能特点，选取了全空气系统和风机盘管+独立新风系统混用的空调方式，对于餐厅等大空间采用全空气系统，客房等较小的空间就用风机盘管+独立新风系统。独立新风+风机盘管的空调方式是由风机盘管承担室内所有冷负荷，而新风负荷由各层新风机组来承担，新风通过新风机组处理到与室内等焓值的状态，直接送入房间。

卫生间设置排风系统，冷水机组放置在地下一层机房内。针对地下一层的实际使用情况，系统设计了通风方案，采用机械送风系统和机械排风系统。

该设计详细介绍了系统方案的确定和该系统的冷负荷的计算、新风量的计算、气流组织的校核、设备的选型、风系统、水系统的水力计算及冷水机房的设计和系统的布置，防排烟设计。最后本设计还对相应的消声、减振作了简明的介绍。

关键词：一次回风系统  风机盘管加新风系统   防排烟
