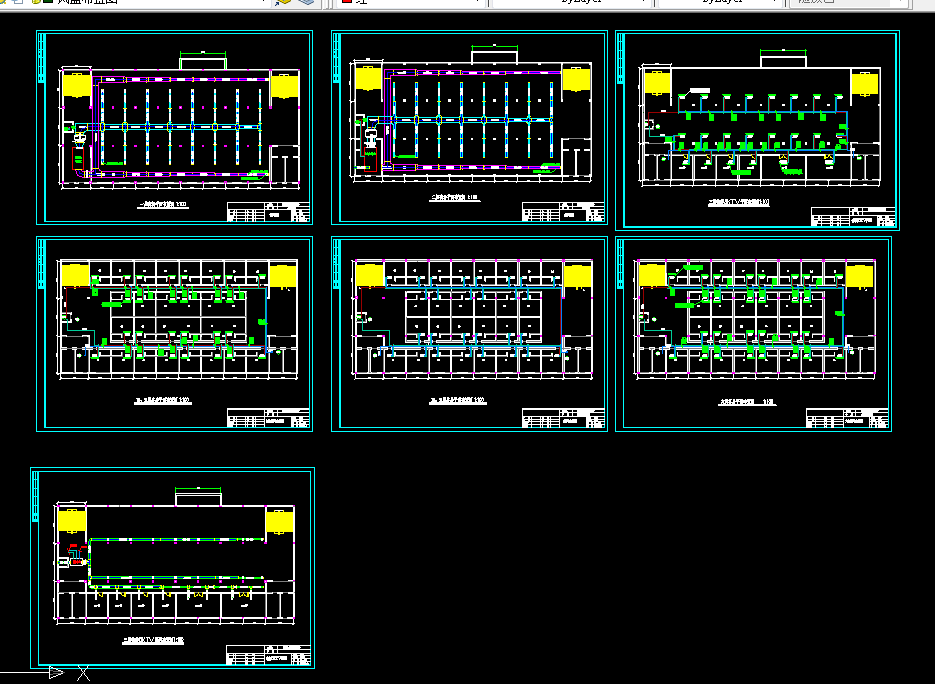

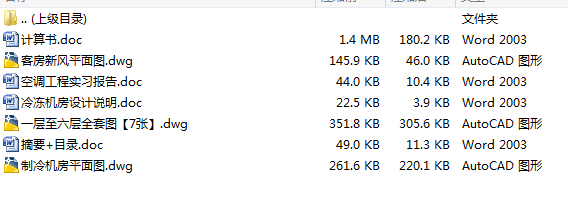

作品包括:

word版设计说明书一份，共58页，约22000字

CAD版本图纸，共9张

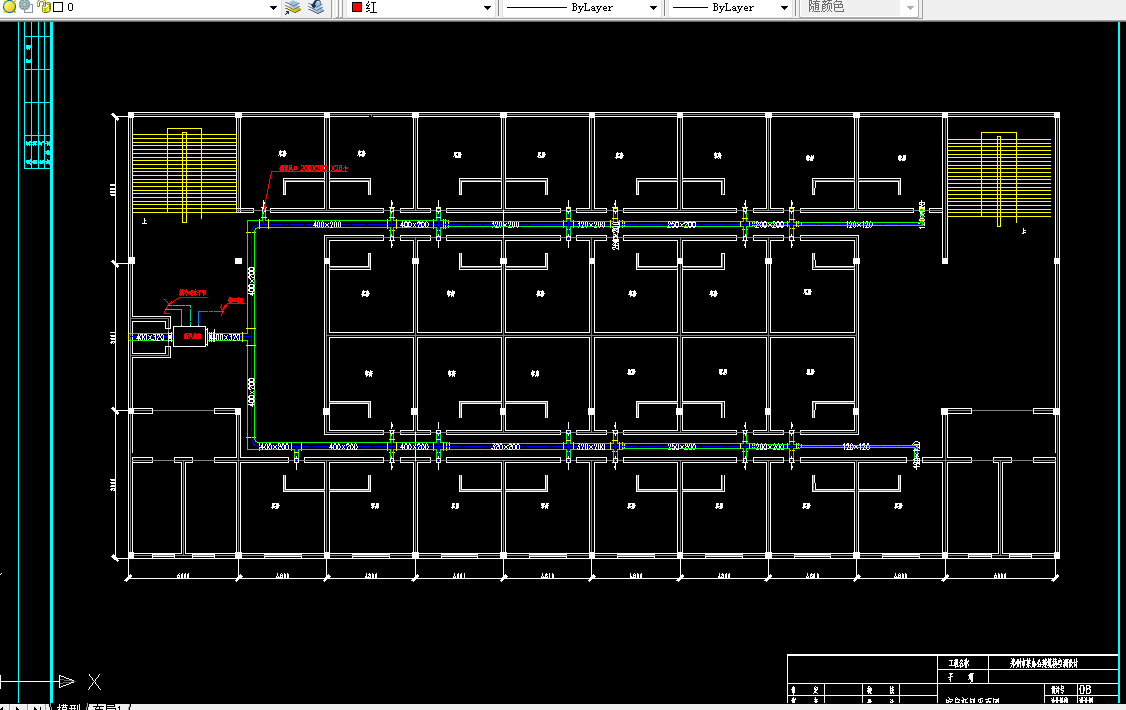

郑州市某综合大厦空调系统设计

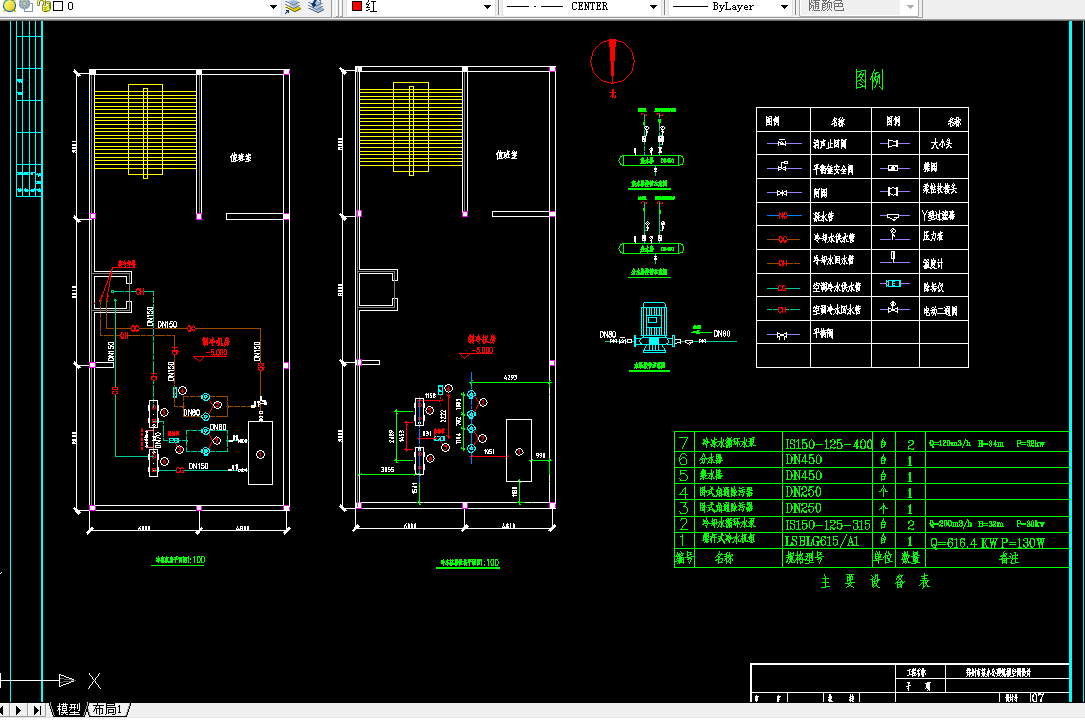

本次毕业设计的主要内容是对郑州市某综合大厦进行中央空调系统设计。主要内容有：系统形式的选择，对各层房间的冷负荷计算、房间风量的计算和风管设计计算；水系统设计及相应的水力计算；设备选型和布置等。该建筑位于郑州市，共6层, 建筑总高度25.4m，总建筑面积7254㎡。建筑物地下一层包括车库、制冷机房、水泵房；一、二层为商场，层高为5.0m。三层为KTV歌舞厅，层高为5.0m。四、五、六层位客房，层高为3.4m。在本次设计上侧重于中央空调系统设计并且暂不考虑冬季制热问题。根据房间的功能和设计要求，风系统分别采用了全空气系统和独立新风加风机盘管系统两种；水系统采用同程式系统。本次设计参照了《旅馆建筑空调设计》，对客房部分采用了较高的设计标准，采用独立新风加风机盘管系统。这样的设计能够满足房间对新风量的要求，在过渡季节可调节新风量满足客房室内负荷的需要，从而达到建筑节能的目的，减少不必要的能源浪费。本次设计涉及到空调系统的划分，冷负荷的计算，房间气流组织计算，风管的水力计算及布置；水系统的划分，水管的水力计算及水管布置；空调设备的选型，冷冻机房设计等。

关键词：中央空调系统，负荷计算；水力计算；独立新风加风机盘管系统；设备选型；制冷站设计

目  录

正文

一 概况…………………………………………………………………1

       (一)工程概况………………………………………………………1

         1设计原始资料 …………………………………………………1

            (1) 室外气象参数 …………………………………………1

            (2) 建筑结构 ………………………………………………1

二  设计方案比较及确定………………………………………………2

       （一）空调方案  …………………………………………………2

              1 全空气系统………………………………………………2

1 风机盘管加独立新风系统………………………………2

       （二）水系统布置…………………………………………………3

             1 两管系统的优点  ………………………………………3

             2 闭式系统的优点  ………………………………………3

             3 同程和异程系统的选择  ………………………………3

             4 定流量和变流量系统  …………………………………3

        （三）风系统布置 ………………………………………………4

（四）系统方案的确定 …………………………………………4

三  空调负荷计算 ………………………………………………………5

        （一）基本气象参数 ……………………………………………5

        （二）冷负荷计算 ………………………………………………5

四  房间的空气处理方案及送风量的确定  ………………………17

        （一）房间空气处理过程 ……………………………………17

        （二）风量的计算 ……………………………………………17

五  系统水力计算 ……………………………………………………25

        （一）风系统水力计算 ………………………………………25

              1 通风管道的设计原则 ………………………………25

              2 通风管道的选择 ……………………………………25

              3 通风管道的制作 ……………………………………25

              4 风量的计算 …………………………………………26

       （二）水系统水力计算  ………………………………………39

             1 冷冻水系统的选择  …………………………………39

               2 冷冻水的水力计算  ………………………………………40

                  3 水系统设计及水力计算   ………………………………40

六  冷冻站设计  ……………………………………………………50

七  设备选型  ………………………………………………………51

        （一）风机盘管的选型 ………………………………………51

（二）新风机组的选择 ………………………………………52

（三）空气处理机组的选择 …………………………………53

    （四）冷水机组的选择 ………………………………………53

（五）水泵的选择 ……………………………………………53

(六) 膨胀水箱的选择 ………………………………………54

（七）冷却塔的选择 …………………………………………55

结论    …………………………………………………………………56

谢辞  ……………………………………………………………………57

参考文献   ……………………………………………………………58
