S172-福州市某综合大楼空调系统设计 下载积分：150　资料编号： S172

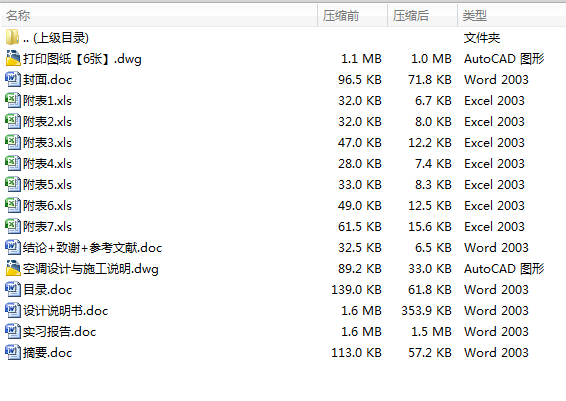

作品包括:

word版设计说明书一份，共85页，约35000字

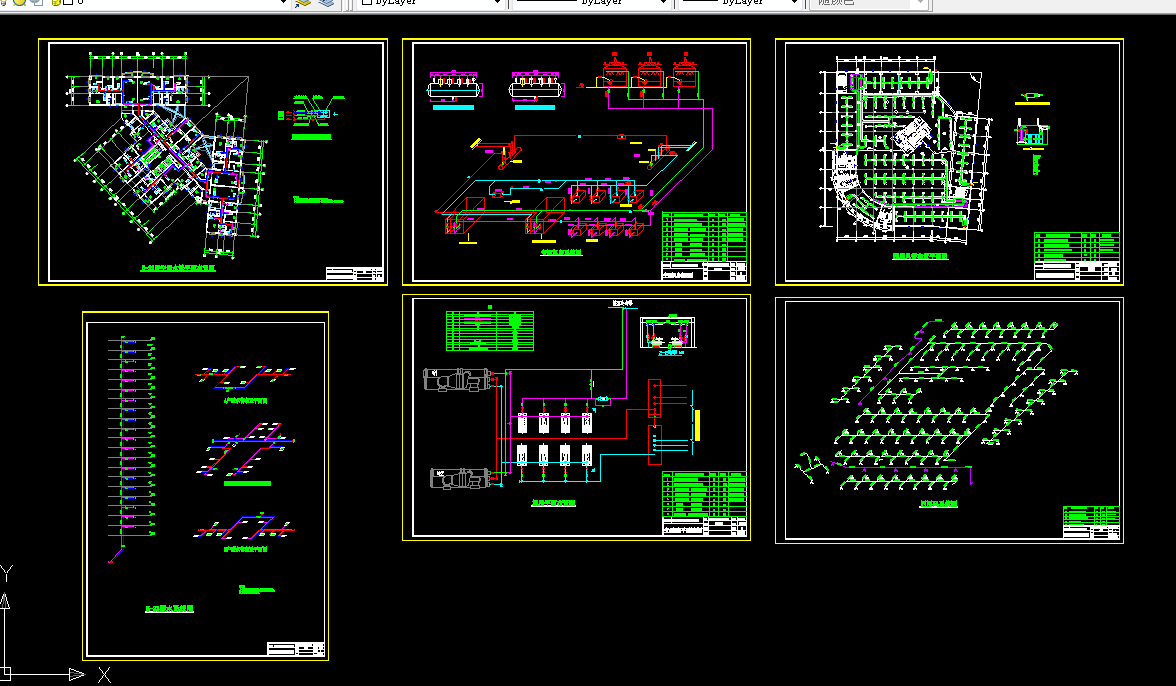

CAD版本图纸，共7张

福州市某综合大楼课程设计

摘要

本次毕业设计的主要内容是对综合大楼进行中央空调系统设计及通风设计。该建筑位于福州市，共有23层,建筑面积为42900平米。一、二、三、四层是商场、和餐厅，层高为4.5米，三层以上都是客房，层高为2.97米。在技术设计上侧重于一、二、三、四层的中央空调系统设计及地下室的通风设计。根据房间的功能和设计要求，风系统分别采用了风机盘加新风和一次回风两种系统；水系统采用异程式系统。本次设计涉及到空调系统的划分，冷热负荷的计算，空调设备的选型，风管的水力计算及布置，房间气流组织计算，管道的消声、防震、保温设计，冷冻机房设计，水系统的划分，水管的水力计算及水管布置,水泵和通风机的选择。

关键词：中央空调，通风设计，设备选择，水力计算，冷冻机房

目录

一 绪论

1.1设计目的-----------------------------------------------------------1

1.2设计要求-----------------------------------------------------------1

     1.2.1 设计计算------------------------------------------------------1

1.2.2 设计绘图------------------------------------------------------1

1.2.3 整理设计文件--------------------------------------------------1

1.3设计研究现状及发展趋-----------------------------------------------1

二 工程概况及原始资料

2.1 工程概况----------------------------------------------------------3

2.2 原始资料----------------------------------------------------------3

      2.2.1室外气象参数--------------------------------------------------3

      2.2.2室内设计参数--------------------------------------------------3

      2.2.3土建资料------------------------------------------------------4

      2.2.4其他资料------------------------------------------------------4

三 各空调房间负荷计算

3.1 夏季逐时冷负荷的计算公式------------------------------------------5

      3.1.1外墙和屋面冷负荷----------------------------------------------5

      3.1.2内墙、内门、地面楼板传热形成得冷负荷--------------------------5

      3.1.3玻璃窗冷负荷--------------------------------------------------5

      3.1.4人体冷负荷----------------------------------------------------6

      3.1.5人体湿负荷----------------------------------------------------6

      3.1.6灯光冷负荷----------------------------------------------------6

      3.1.7新风冷负荷----------------------------------------------------7

3.2 6002房间逐时冷负荷详细计算 --------------------------------------8

3.3 6层和23层所有房间详细概算表-------------------------------------10

3.4总冷、热负荷------------------------------------------------------13

3.5大楼节能设计------------------------------------------------------13

    3.5.1 空调系统的节能途径------------------------------------------13

       3.5.2 围护结构的节能设计措施和依据--------------------------------14

       3.5.3 具体的节能设计措施------------------------------------------16

四 方案选择和分析

4.1 常见空调方式分析比较---------------------------------------------22

      4.1.1 方式一：风冷热泵式中央空调方法-------------------------------22

      4.1.2 方式二：电制冷冷水机组方法-----------------------------------22

      4.1.3 方式三：溴化锂冷水机组方法-----------------------------------23

4.2 制冷方案的选用原则及其总装机容量---------------------------------23

4.3本设计中机组的选择------------------------------------------------26

      4.3.1 方案一：LSLXR123-1750型的离心式冷水机组三台+气锅炉----------------26

      4.3.2 方案二：直燃式溴化锂冷温水机组BZ-Ⅵ-200两台-----------------27

      4.3.3 方案三：直燃式溴化锂冷温水机组BZ-Ⅵ-300一台和

LSBLG860型螺杆式冷水机组一台------------------------28

4.4 基建投资比较------------------------------------------------------29

   4.4.1冷水机组（按制冷量）------------------------------------------29

   4.4.2初投资比较----------------------------------------------------29

   4.4.3年运行费用比较------------------------------------------------29

  4.4.4占地面积比较--------------------------------------------------31

五 空调方式的确定

5.1 空气处理设备的确定------------------------------------------------33

5.2 处理空调负荷输送介分的确定----------------------------------------33

5.3 方案确定依据------------------------------------------------------35

六 空调布置

6.1 空调布置方式------------------------------------------------------36

6.2 水系统布置--------------------------------------------------------36

6.3 风系统布置--------------------------------------------------------38

      6.3.1风系统的分类--------------------------------------------------38

      6.3.2风系统的选择--------------------------------------------------38

七 房间的空气处理方案及送风量确定

7.1 空气处理方案及送风方式确定----------------------------------------39

7.2 送风量确---------------------------------------------------------39

      7.2.1卧室602的风量计算--------------------------------------------40

八 末端设备选择（风机盘管、空气处理机组）

8.1末端设备的选型原则-----------------------------------------------42

九 气流组织计算

9.1 概述-------------------------------------------------------------49

9.2 常用的空调气流组织方式-------------------------------------------49

9.3 气流组织方式的确定-----------------------------------------------50

9.4 侧送风气流组织的计算与风口选择-----------------------------------50

9.4.1侧送气流组织计算---------------------------------------------50

      9.4.2风口选择-----------------------------------------------------51

十 水力计算

10.1风系统的水力计算------------------------------------------------55

      10.1.1通风管道的设计原则------------------------------------------55

      10.1.2通风管道的选择与制作----------------------------------------55

      10.1.3餐厅风系统水力计算------------------------------------------56

10.2水系统的水力计算------------------------------------------------63

      10.2.1冷冻水系统的选择--------------------------------------------63

      10.2.2水管管径的计算和水系统阻力平衡------------------------------64

      10.2.3冷冻水系统的水力计算----------------------------------------65

十一 设备及材料的选择

11.1 膨胀水箱的选择--------------------------------------------------77

11.2 冷却塔的选型----------------------------------------------------78

11.3 水泵的选择------------------------------------------------------78

      11.3.1冷却水泵的选择----------------------------------------------78

      11.3.2 冷冻水泵的选择---------------------------------------------78

      11.3.3 热水泵的选择-----------------------------------------------78

11.4 分、集水器的选择------------------------------------------------79

十二 管道保温设计

12.1 风管的保温设计---------------------------------------------------80

12.2 –管道的保温材料-------------------------------------------------80

12.3 –冷冻水管保温设计-----------------------------------------------81

12.4 –保温材料选择---------------------------------------------------81

十三 系统消声和减振

13.1 系统消声---------------------------------------------------------83

      13.1.1 噪声影响及采取的措施----------------------------------------83

13.1.2 为了消除或减弱各种噪声源传入影剧院内需采取以下措施----------83

13.1.3 消声装置的选择----------------------------------------------83

13.1.4 消声设计步骤------------------------------------------------84

13.2系统减振---------------------------------------------------------84

设计总结----------------------------------------------------------------86

致谢--------------------------------------------------------------------87

参考文献----------------------------------------------------------------88

附图附表----------------------------------------------------------------89

 二 工程概况及原始资料

2.1 工程概况

福州市某综合楼高25层结构形式为钢筋混凝土框架结构。本工程地上共23层，群楼4层，地下2层。地下二层为停车场，地下一层至地上四层有商场，娱乐室，餐馆。五层以上为用户住房。。

2.2  原始资料

2.2.1室外气象参数

由《空气调节设计手册》得济南地区的主要参数如下：

位    置：北纬26.05ˊ           东经119.17ˊ       海拔  84m

大气压力：夏季为1012.6hpa       冬季为996.4 kpa

室外温度：夏季为35.2℃          冬季为6℃

湿球温度：夏季为28℃

相对湿度：夏季为61%            冬季为74%

室外风速：夏季为2.9m/s          冬季为2.7m/s

平均主导风向：N

2.2.2 室内设计参数

1、温、湿度

夏季：Tn=26±2℃，Ф=60±10％，风速ｖ≤0.3m/s；

冬季：Tn=18±2℃，Ф≥35％，   风速ｖ≤0.2m/s。

2、新风量

客房：30 m3/h.p                商场：30 m3/h.p

酒店、宴会厅：25m3/h.p         办公室：30m3/h.p

包厢等娱乐用房：30 m3/h.p

3、噪声要求

根据《办公建筑设计规范》（JGJ67—89）和《旅馆建筑设计规范》（JGJ—62—90）对建筑物室内允许噪声作了规定：

办公室≤40-50 dB(A)   会议室≤35-45 dB(A)

客房≤35-50 dB(A)     餐厅、宴会厅≤35-55 dB(A)
